МАШИНЫ, УСТРОЙСТВА И ПРИСПОСОБЛЕНИЯ ДЛЯ ПЕРЕПЛЕТНЫХ РАБОТ





Проволокошвейные машины в переплётных работах


Проволокошвейные машины предназначены для скрепления блоков проволокой. Одноаппаратная проволокошвейная машина БПШ-30 (рис. 26) включается на рабочий ход педалью. Проволока, разматываясь с катушки, зажимается планкой 5 и роликом 4, подается между роликами 3, проходит через втулку 9 и попадает в прорезь проволокодержателя 13. Нож 10, опускаясь, отрубает проволочную заготовку определенной длины, которая может меняться в пределах от 26 до 54 мм, но
позволяет прошивать блок максимальной толщины (14—15 мм). Отрубленная заготовка удерживается в проволокодержателе 13 защелкой, а формирующая планка 12, опускаясь, формирует скобу; проталкивающая планка 11 проталкивает готовую скобу через всю толщину блока, а загибатели 2 загибают ножки скобы.

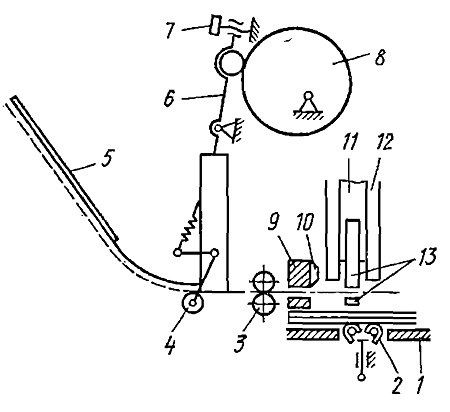

Рис 26. Схема машины БПШ-30:
1 — стол, 2 — загибатели, 3,4 — ролики, 5 — планка, 6 — рычаг, 7 — ограничительный винт, 8 — кулак, 9 — втулка, 10 — нож, 11 — проталкивающая планка, 12 — формирующая планка, 13 — проволокодержатель
