МАШИНЫ, УСТРОЙСТВА И ПРИСПОСОБЛЕНИЯ ДЛЯ ПЕРЕПЛЕТНЫХ РАБОТ







Ручной позолотный пресс



Ручной позолотный пресс (рис. 29) предназначен для бескрасочного тиснения, тиснения фольгой и печати переплетными красками. На неподвижную верхнюю плиту пресса с электронагревателями укрепляют штамп, на подвижной нижней плите имеется выдвижной талер, на который укладывают переплетную крышку. При тиснении фольгой на крышку укладывают лист фольги. Нижняя плита поднимается рычагом при нажатии на рукоятку. Для печати красками с левой стороны талера прикрепляется специальная плита, где крепится штамп, красочный слой на него наносится вручную.

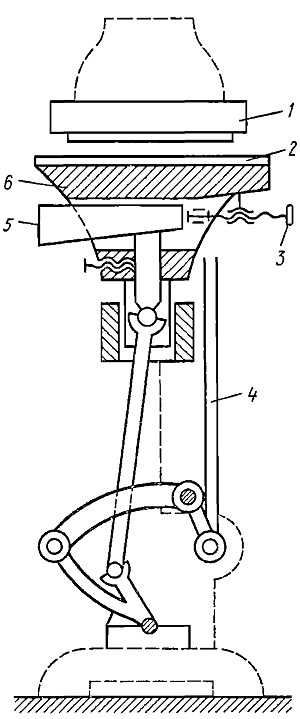

Рис. 29. Схема ручного позолотного пресса
1 — верхняя неподвижная плита,
2 — выдвижной талер, 3 — маховичок, 4 — рычаг, 5 — клин, 6 — нижняя подвижная плита

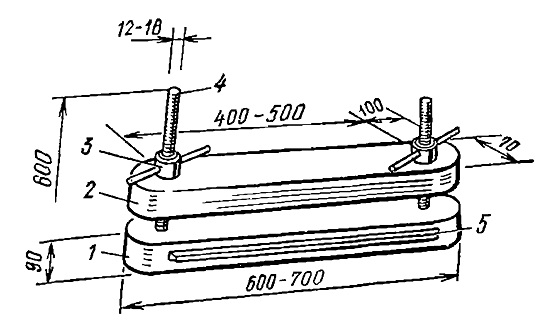

Рис. 30. Универсальные переплетные тиски
1 — неподвижный брус, 2 — перемещающийся брус, 3 — зажимные гайки, 4 — болты, 5 — направляющий полоз для гобеля
