МАШИНЫ, УСТРОЙСТВА И ПРИСПОСОБЛЕНИЯ ДЛЯ ПЕРЕПЛЕТНЫХ РАБОТ





Для облегчения труда переплетчика и улучшения качества ручных операций используются следующие машины и механизмы.




Картонорубилка КН-1М


Картонорубилка служит для разрезки картона, бумаги, переплетных материалов. Ручная картонорубилка КН-1М (рис. 21) состоит из металлического стола, на поверхности которого закреплены передвижные упоры для приталкивания картона при разрезке. Разрезка производится двумя ножами. Нижний нож закреплен
неподвижно на столе, а верхний нож при помощи рукоятки можно поворачивать относительно шарнира. Поднимается нож противовесом. Точная установка размера отрубаемой полосы производится по выдвижному упору. Чтобы картон в процессе разрезки не смещался, его зажимают прижимом, который опускается при помощи ножной педали. Подъем прижима осуществляется пружиной.

Имея определенные столярные и слесарные навыки, можно изготовить своими силами картонорубилку, изображенную на рис. 22.

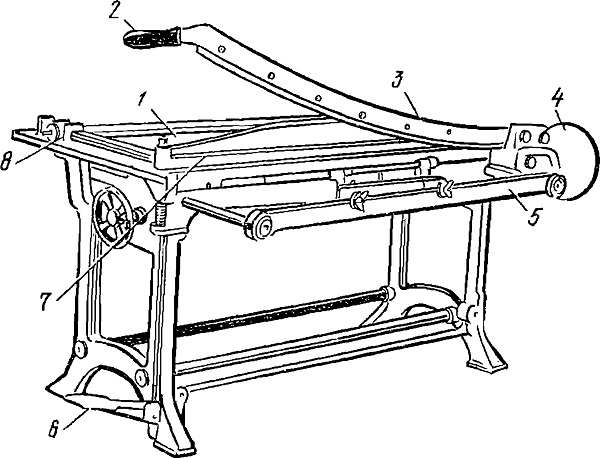

Рис. 21. Ручная картонорубилка КН-1М:
1 — металлический стол, 2 — рукоятка, 3 — верхний нож, 4 — противовес, 5 — выдвижной упор, 6 — ножная педаль, 7 — прижим, 8 — передвижные упоры

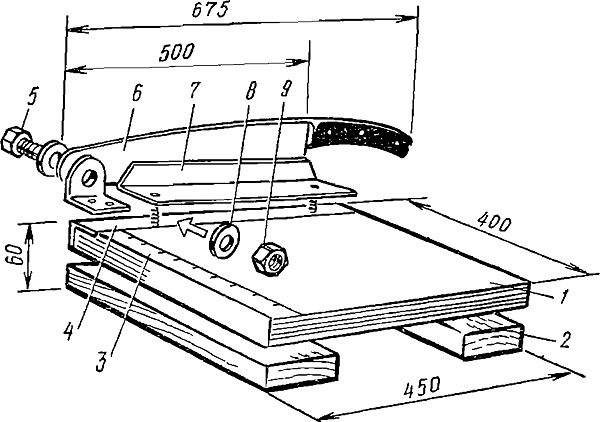

Рис. 22. Самодельная картонорубилка:
1 — основание, 2 — опорные планки, 3 — линейка, 4 — металлическая накладка (уголок), 5 — болт-ось, 6 — нож с рукояткой, 7 — прижимная планка, 8 — шайба, 9 — гайка
