Вспомогательные инструменты для переплётных работ



К вспомогательным инструментам относятся косточки, гладилки, фальцлинейки, металлические линейки, уголки и угольники, «растрепка», кашировка, мерительные инструменты, кисти.

Переплетная косточка (рис. 13) служит для сглаживания фальцев тетрадей при сгибании печатных листов. Косточкой также расправляют кожу и ткани при крытье переплетных крышек, заправляют углы, приглаживают материал и обрабатывают готовую книгу (производят штриховку), придавая ей надежную форму.

Косточка должна иметь гладкую поверхность, иначе она будет оставлять следы на бумаге и переплетных материалах. По форме косточка представляет собой хорошо отшлифованную пластинку с закругленными концами длиной 150 мм, шириной 20—25 мм, толщиной около
4 мм в средней части и 1 мм по краям.

Косточку изготавливают из трубчатой кости (цевки) крупного рогатого скота. Ее можно заменить гладилкой тех же размеров, изготовленной из прочной пластмассы, нержавеющей стали или из древесины твердых пород.

Пользоваться косточкой следует осторожно, чтобы не порвать и не порезать переплетный материал и бумагу. Оправлять ткани и кожи лучше через макулатурную бумагу.

«Растрепка», или трепальная дощечка (рис. 14, а), представляющая собой тонкую жестяную пластинку, предназначена для размочаливания шнуров, которое производится после высыхания приклеенных к блоку форзацев. На боках ее имеются вырезы для выкладывания шнуров.

Дюралевые или стальные уголки (рис. 14, б) используются при резке бумаги и переплетных материалов ножом. Длина уголка 300—400 мм, ширина 30—40 мм.



Кашировка (рис. 14, в) — металлическая пластинка (толщина 0,6—1,0 мм) с мелкими закругленными зубцами на одной стороне, служит для придания грибообразной формы корешкам толстых книг.



Пробойник (рис. 14, г) применяется для пробивания отверстий в корешках альбомных листов.

Фальцлинейка (рис. 14, д) предназначена для обрезки кромок картонных сторонок переплетных крышек. Она представляет собой тонкую металлическую пластинку длиной 300—350 мм, шириной 30—40 мм, к одной из сторон ее приклепаны металлические бортики высотой 8—10 мм и толщиной 3, 4 и 5 мм.

Металлическая линейка применяется при разрезке или подрезке переплетного материала, картона или бумаги. Примерные размеры линейки: длина 50 см, ширина 5—6 см.

Измерительная линейка служит для установления размера реза. Она может быть металлической или деревянной с миллиметровыми делениями.

Железный угольник используется для обрезки бумаги и картона под прямым углом. Железный угольник можно заменить деревянным чертежным угольником. Чаще всего угольник применяют при обрезке книжных или брошюрных блоков. Длина большей из сторон, находящихся под прямым углом, должна быть не менее 25 см.

Шило применяется для пробивания отверстий при шитье брошюр и книг втачку или внакидку. Шило изготавливается из стали. Длина лезвия 12 см, ручки 10 см.

Молотки служат для обработки корешка книжного блока и пробивки отверстий шилом. Они могут быть

деревянными или металлическими. Один конец молотка должен быть плоским, без расщепа.

Переплетные кисти предназначены для нанесения слоя клея на поверхность бумаги или материала. Кроме того, они применяются при заклейке корешков книжных блоков и приклейке форзацев, каптала и бумажки на корешок книжных блоков. Поэтому для работы применяются кисточки, различные по величине и форме. Так, при заклейке корешка блока применяются кисти цилиндрической формы диаметром 5—6 см, рабочей длиной щетины 7—8 см и длиной ручки 18—20 см. Для нанесения клея на материал и при вставке блоков в крышки лучше применять плоские кисти шириной 5—

7 см, с рабочей длиной щетины 4—5 см и длиной ручки 15—18 см. При нанесении клея на форзацы и ремонте книг лучше применять кисточки меньшего размера: ширина щетины 1,5 см, рабочая длина щетины 2 см и длина ручки 23 см. При мелком ремонте книг следует пользоваться маленькими кисточками шириной 0,5 см с рабочей длиной щетины 1,0 см и длиной ручки 20 см.

Во избежание выпадания щетины в процессе пользования кистью ее следует укрепить в гнезде насадки. Для этого у новой кисти перевязывают шнуром или проволокой щетину у основания насадки и в середину забивают распор — деревянную шпильку. По окончании работы кисть необходимо вымыть горячей водой. Ни в коем случае нельзя оставлять ее в клеянке с клеем — от этого она теряет свои качества. Работа с кистями на отдельных операциях будет показана позже.

Клеянка представляет собой двойной сосуд (цилиндр) из латуни или дюралюминия, предназначенный для разогревания и приготовления клея. Во внутреннем цилиндре находится клей, а в наружном — вода. Для нагревания воды клеянка снабжается электрообогревом или ставится на электроплитку, газовую горелку и т. п.

При отсутствии специальной клеянки может быть использована любая металлическая банка или кружка, вставленная в другую емкость большего размера, предварительно заполненную водой.

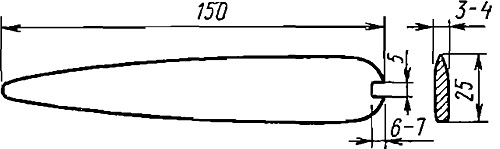

Рис. 13. Косточка

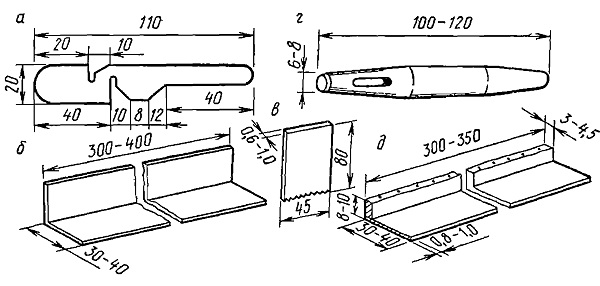

Риг. 14. Вспомогательные инструменты для ручных переплетных
работ:
а — «растрепка», б—уголок для резки бумаги и переплетных материалов ножом, в — кашировка, г — пробойник, д — фальцлинейка
