Отделочные инструменты для переплётных работ



К отделочным инструментам относятся те же косточки (гладилки), штриховки (филеты), накатки, гладильники, штампы, пуансоны, литеры и др.

Штриховки и филеты (рис. 15, а) — наиболее употребимые отделочные инструменты для ручного тиснения переплетных крышек. С их помощью наносятся бесцветные линейные узоры на покровных материалах.

Штриховки изготавливают из стали. Печатающая поверхность имеет дугообразную форму. При работе штриховку прижимают к ткани и, слегка раскачивая рукоятку, двигают в нужном направлении (рис. 15, б). На рис. 15, в показаны некоторые профили штриховок.

Филеты по форме не отличаются от штриховок. Они предназначены для тиснения с использованием переплетной фольги. Делают их из меди, обладающей большей теплопроводностью по сравнению со сталью. При-менять филету вместо штриховки не следует, так как после нее на поверхности переплетного материала может остаться след меди.

Накатка (рис. 16, а) служит для нанесения прямых, пунктирных и фигурных линий. Она представляет собой медный или латунный ролик с выгравированным на ребре узором, который закрепляется с помощью оси в вилке, оснащенной рукояткой. Можно использовать и обычную портняжную накатку (рис. 16, б). Накатки с разнообразными пунктирными линиями можно изготовить из зубчатых колес от часов или небольших металлических шестеренок. Если их зубья слегка сточить, то получатся разные по величине черточки пунктира. Можно изготовить и фигурные ролики, позволяющие за один проход сделать тиснение, содержащее декоративные элементы (рис. 16, в).

«Утюжки», или гладильники (рис. 17), предназначены для отделки кожаных переплетных крышек, обработки больших плоскостей на крышках, покрытых переплетными тканями. Гладильники нагревают до необходимой температуры на открытом пламени или на электроплитке с закрытыми элементами. Изготавливают их из стали.



Штампы и штемпели (рис. 18) используются для тиснения переплетных крышек. Их можно изготовить из стальных, медных или алюминиевых стержней. На рабочей части надфилем вытачивают необходимый узор,

букву, монограмму. При самостоятельном изготовлении штампов и штемпелей, нужно обратить внимание на то, чтобы печатные элементы имели достаточную высоту (1,5—2 мм) и были хорошо отшлифованы. В процессе работы штампы нагревают (температуру нагрева подбирают опытным путем), приставляют к переплетной крышке и ударяют по хвостовой части молотком. Их можно применять как при бесцветном тиснении, так и с использованием фольги.

Пуансоны (рис. 19), представляющие собой стержни и трубочки различного диаметра, предназначены для нанесения оттисков в виде точек, окружностей на технических тканях, коже и кожезаменителях. Стержни изготовляют из прутковой стали различного диаметра, аналогично штампам. Для контурных пуансонов используют трубочки из стали, меди, латуни разных диаметров, одному из концов которых придают нужную конфигурацию. Пользуются пуансонами, как и штампами.

Шрифтовые тиснения на переплетных крышках производятся с помощью специальных медных шрифтов на позолотном прессе. Можно также изготовить штемпели, на рабочей части каждого из которых выгравирована в зеркальном изображении одна из букв. При определенных навыках литеры можно вырезать лобзиком из меди или латуни толщиной 1,5—2 мм и припаять их твердыми припоями к стержням. Пользуются ими так же, как и штампами. Схема изготовления литеры показана на рис. 20. Таким же образом можно сделать штампы орнаментов, монограммы для тиснения на переплетных крышках.

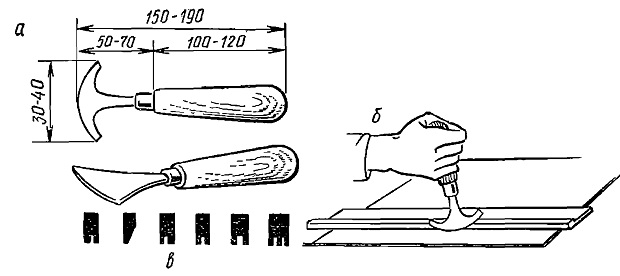

Рис. 15. Штриховки:
а-внешний вид штриховок (филет), б — работа штриховкой, в — профили штриховок

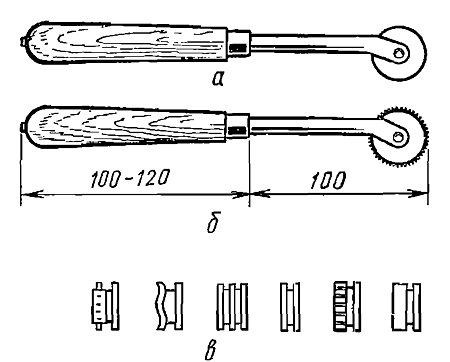

Рис. 16. Накатки:
а — общий вид, б — портняжная накатка, в — пример гравировки узора на ребре ролика

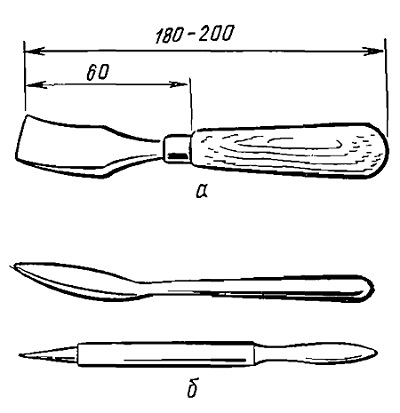

Рис. 17 Гладильники:
а— гладильник («утюжок») для полирования кожаных переплетов, б — гладильники для отделки небольших участков переплетов из кожи и технических тканей

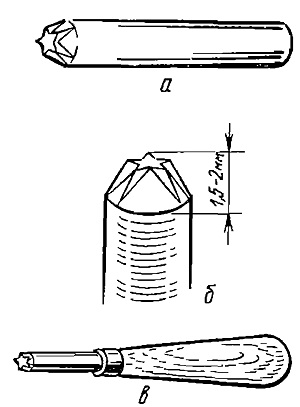

Рис. 18. Штемпель:
а — общий вид, б — рабочая часть штемпеля, в — медный штемпель с деревянной ручкой для ручного тиснения горячим способом

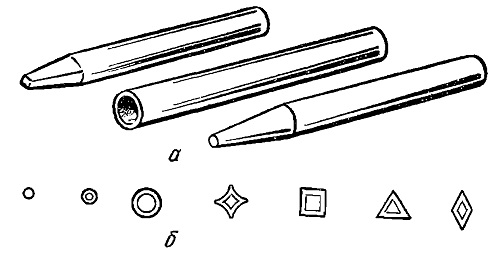

Рис. 19. Пуансоны: а — стержни и трубочки, б — профили рабочей части пуансонов

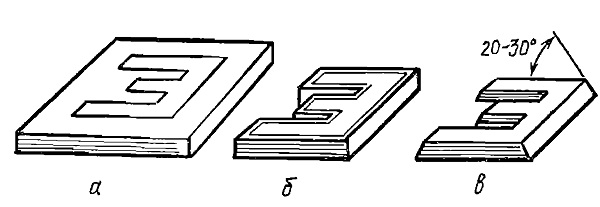

Рис. 20. Изготовление штемпелей с литерами:
а — литера, вырезанная из бумаги и наклеенная в зеркальном изображении на металлическую пластинку, б — обрезка заготовки, в — обработка граней
