Пневматические молоты для ковки

Рессорный пневматический молот

 Рессорным молотом называется такой молот, баба которого смонтирована на одном из концов специальной рессоры, приводимой в качательное движение с помощью электродвигателя. Различают два основных вида рессорных молотов—с нижним расположением рабочего ©ала и с верхним.

Одним из наиболее распространенных рессорных молотов является молот с нижним расположением рабочего вала (нередко его называют молотом «Аякс») Муромского завода кузнечнопрессового оборудования (рис. 8, б). Чугунная пустотелая станина 1 молота, отлитая за одно целое с фундаментной плитой, наверху, в середине имеет прилив в виде кронштейнов для крепления рессоры 2, а внизу, сзади — подшипники для рабочего вала. На консольном выступе 3 станины укреплены направляющие 4, в которых перемещается вверх и вниз баба 5, соединенная
шарнирно с рессорой 2. (Противоположный конец рессоры также шарнирно соединен с шатуном 6 кривошипного механизма, приводимого в движение от электродвигателя. При повороте кривошипа в крайнее верхнее положение конец рессоры, соединенный с шатуном, поднимается и баба наносит удар по поковке, при повороте в крайнее нижнее положение конец рессоры опускается, а баба поднимается. Кузнец управляет молотом, нажимая ногой на педаль, которая с помощью шкивов переводит кривошипный вал с холостого на рабочий ход и обратно.

Рессорные молоты изготовляют с весом падающих частей от 30 до 250 кг, число ударов молота колеблется в пределах 300—125 в минуту. Краткая техническая характеристика таких рессорных молотов приведена в табл. 3.

Таблица 3
Техническая характеристика рессорных молотов с нижним расположением рабочего вала

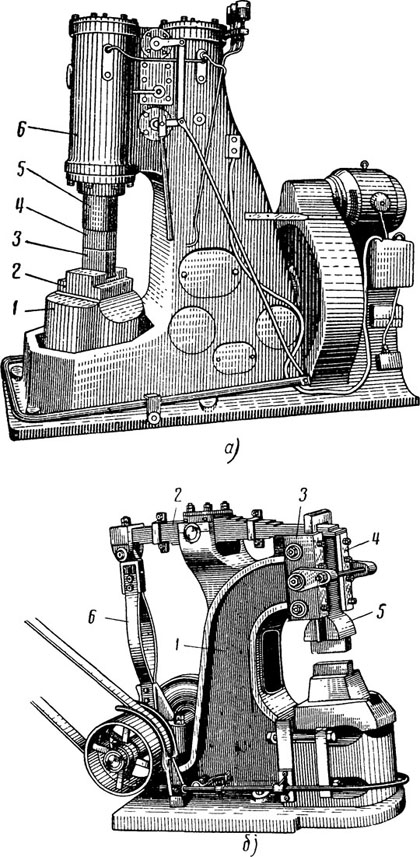

Рис. 8. Пневматический молот модели М411 (а) и рессорный молот с нижним расположением рабочего вала (б)
