ОБОРУДОВАНИЕ ДЛЯ СЛЕСАРНЫХ РАБОТ В КУЗНИЦАХ




Сверлильные станки в кузницах



 Для выполнения различных работ по сверлению отверстий, рассверливанию имеющихся отверстий на больший диаметр, нарезанию резьбы метчиками применяются сверлильные станки, приводящие во вращательное движение сверло, метчик, развертку.

В колхозных кузницах наибольшее распространение получили вертикально-сверлильные станки на вертикальных колонках, настенные с ручным приводом, настольные на прочной и устойчивой подставке.

На рис. 9, а изображен одношпиндельный вертикально-сверлильный станок модели 2135 Одесского завода им. Ленина. На этом станке можно производить сверление, зенкерование и развертывание отверстий диаметром до 35 мм. Краткая техническая характеристика станка: вылет шпинделя 290 мм, количество скоростей 6, количество подач шпинделя 8, мощность электродвигателя 5,2 квт.
Для сверления деталь закрепляется на столе 1 при помощи прижимных планок, машинных тисков, кондукторов, а сверло — в шпинделе 2. При работе изделие остается неподвижным, а шпиндель с инструментом получает вращение и вертикальную подачу.

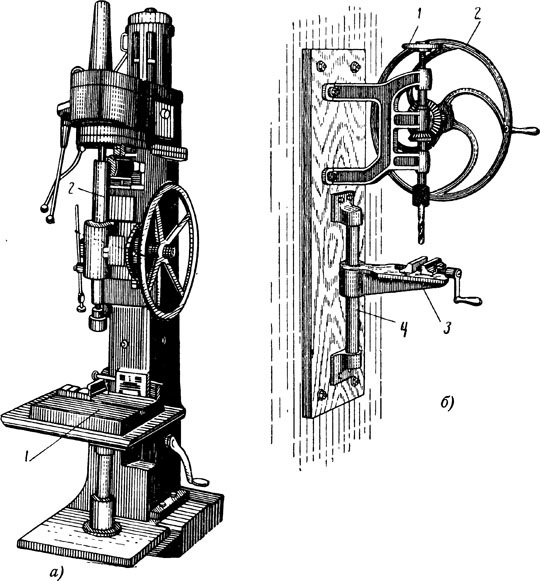

Рис. 9. Сверлильные станки: а — вертикально-сверлильный станок модели 2135, б — настенный сверлильный станок с ручным приводом





Настенный сверлильный станок в кузницах



 В кузницах, не располагающих электрической энергией, применяется настенный сверлильный станок с ручным приводом (рис. 9, б). Станок крепится на

стене кузницы с таким расчетом, чтобы маховичок 1 для регулирования подачи сверла находился на высоте не более 1,5 м. Штурвал 2 служит для вращения с помощью конических зубчатых колес шпинделя с патроном и сверлом. Стол 3 может перемещаться по направляющей 4 в вертикальном и горизонтальном направлениях.
