Механическая ножовка в кузнице



Механическая ножовка необходима для резки в холодном состоянии прутков металла со значительным поперечным сечением, фасонного профиля, труб, балок и пр. Разрезание металла производится ножовочным полотном, туго натянутым и прочно закрепленным в раме, совершающей возвратно-поступательное движение по направляющим под действием кривошипно-шатунного механизма. На рис. 12 изображена механическая ножовка (ножовочная пила) НС1Б со следующей технической характеристикой: наибольший диаметр разрезаемого металла 150 мм, длина пильного полотна 405 мм, число двойных ходов в минуту 72, 120, 154, мощность электродвигателя 0,75—1,0 кет; габариты станка 1000 X 600 X 1000. мм.

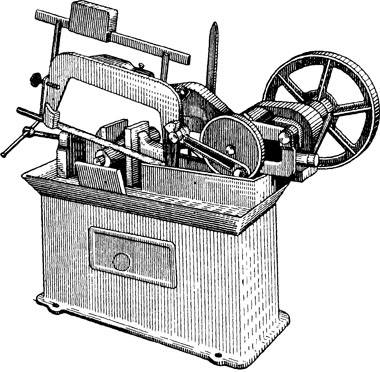

Рис. 12. Механическая ножовка
