Станок для ковки лошадей





 Для ковки или перековки лошадей (особенно строптивых или пугливых) кузнец часто вынужден пользоваться специальным приспособлением — станком для ковки. Существуют два вида таких станков: высокий на четырех деревянных столбах с подтягиванием лошади вверх ремнями на такую высоту, что ноги ее отделяются от земли на 50— 100 мм, и низкий, устойчивый, не пугающий лошадей своей громоздкостью и подъемом их вверх.



Низкий станок для ковки лошадей изображен на рис. 13. Он представляет собой небольшое деревянное сооружение длиной около 3 м, шириной 1,0—1,2 ж, высотой 1,2—1,5 м и состоит из двух рам.

Каждая рама имеет две деревянные стойки 4 сечением 220X220 мм, прочно закрепленные в грунте. Стойки каждой рамы сверху связаны поперечиной 10. Между стойками ниже поперечины в каждой раме вставлены валики 7, из которых один (в левой раме) укреплен в стойках неподвижно, а другой (в правой раме) свободно вращается вокруг своей продольной оси на концевых шипах, вставленных в гнезда стоек. На концах вращающегося валика поставлены неподвижные деревянные круги 6 (трещотки) так, что они своими боковыми поверхностями соприкасаются с поверхностями стоек и вращаются вместе с валиком. Каждый круг имеет по четыре отверстия для штырей
5, с помощью которых валик может быть закреплен неподвижно между стойками. Рамы скрепляются между собой съемными закладками 8 с конусными штырями 9, которые не позволяют рамам расходиться в стороны. Для прикрепления передних ног лошади к обеим передним стойкам с помощью подкладок 11 крепятся колодки 12. Задние ноги прикрепляются к съемному бруску 2, который прочно удерживается стальными скобами 1, прикрепленными болтами 3 к задним стойкам.

Перед ковкой закладки 8 и брусок 2 снимают, лошадь вводят в станок, после чего закладки и брусок ставят на свои места. Затем на крючки неподвижного валика крепят первые концы двух широких подпруг, а на крючки вращающегося валика — вторые концы подпруг так, чтобы обе подпруги были под животом лошади. Двумя рычагами, вставленными в отверстия валика, вращают его до тех пор, пока подпруги не натянутся и ноги лошади не отделятся от земли. Чтобы оставить лошадь в таком положении надо, чтобы валик 7 был неподвижным. Для этого в два отверстия каждого круга 6 ив дыры стоек вставляют штыри.

Следует обратить внимание на устранение острых и выступающих частей станка, чтобы не поранить лошадь.

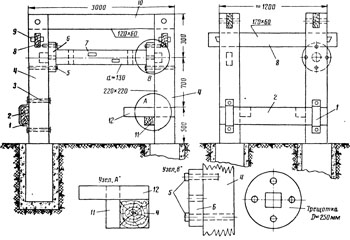

Рис. 13. Станок для ковки лошадей
