Точильные станки в кузнице

Кузнецу при выполнении работ приходится пользоваться различными инструментами: ручным молотком, зубилом, пробойником, сверлом и пр., которые нуждаются в периодической заправке или заточке. В кузницах, располагающих электрической энергией, применяются заточные станки с электрическим приводом, а в кузницах, не располагающих электрической энергией, — станки с ножным приводом.

На рис. 11 а изображен точильный станок типа 3630 с двумя шлифовальными кругами завода «Красный металлист» им. Кирова, на котором производится заточка инструмента. Техническая характеристика станка: размер шлифовальных кругов

400X50X230 мм, расстояние между кругами 700 мм, число оборотов кругов в минуту 1330, мощность электродвигателя 2,2 кет. Станок снабжен электронасосом для охлаждающей жидкости.

Точило с ножным приводом (рис. 11, б) установлено на четырех ножках, имеет один наждачный круг, приводимый во вращательное движение с помощью педали. Бачок с охлаждающей жидкостью расположен наверху кожуха станка; количество выливающейся жидкости регулируется краником.

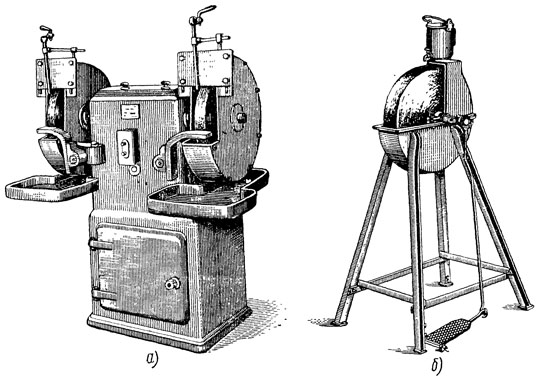

Рис. 11. Оборудование для заточки инструмента: а — точильный двусторонний станок с электродвигателем, б — точило с ножным приводом
