ОБОРУДОВАНИЕ ДЛЯ КОВКИ ЛОШАДЕЙ И ОШИНОВКИ КОЛЕС В КУЗНИЦЕ







Кузнечный натяжной круг для ошиновки колес



 Для натяжения шины на обод колеса делают специальное приспособление — натяжной круг (рис. 14). Круг представляет собой низкий бетонный или деревянный цилиндр наподобие жернова, диаметром 1150— 1200 мм и высотой 500—600 мм. В середине круг имеет сквозное отверстие для сердечника, с помощью которого колесо прочно крепится на поверхности круга. На верхнюю часть цилиндрической поверхности круга надевается стальной обруч, защищающий круг от разрушения. Натягивание шины на обод колеса

производится с помощью рычата-натяга, крюк которого закладывается за внутреннюю поверхность шины, а конец рычага упирается в обруч круга, как это показано на рисунке.

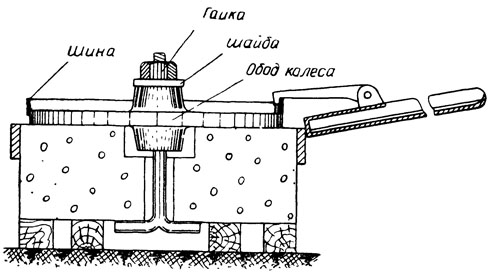

Рис. 14. Натяжной круг для ошиновки колес










КОНТРОЛЬНЫЕ ВОПРОСЫ


1. Какое оборудование для ручной ковки применяется в колхозной кузнице?

2. Расскажите о назначении и устройстве пневматического молота.

3. Какие механические молоты можно ставить в колхозной кузнице, если не имеется пневматического молота?

4. Дайте описание вертикально-сверлильного и настенного сверлильного станков.

5. Для чего применяются заточные станки, механическая ножовка?

6. Расскажите об устройстве станка для ковки лошадей и натяжного круга для ошиновки колес.
