Фундамент для молота ПМ-50

Молот устанавливается на бетонный фундамент (рис. 7, а), армированный сеткой из стальной проволоки диаметром 8—10 мм. Раствор бетона, которым заливается эта сежа, состоит из одной части цемента, трех частей речного песка и пяти частей щебня или гравия. Верхняя поверхность фундамента (рис. 7, б) проверяется на горизонтальность ватерпасом. Подушка 9 из деревянных брусьев твердых пород (дуб, бук, береза) укладывается в гнездо так, чтобы она не передвигалась в стороны; верхняя поверхность ее также проверяется на горизонтальность. При установке молота на фундамент необходимо следить за тем, чтобы ось поршня бабы была строго вертикальна и проходила в центре шабота и чтобы ось вала кривошипа и ось электродвигателя были строго параллельны. После проверки этого, а также выверки положения станины по уровню производится заливка жидким цементным раствором фундаментных болтов и подливка под плиту молота. Затяжка фундаментных болтов выполняется после затвердения раствора (спустя 10—15 дней после заливки).

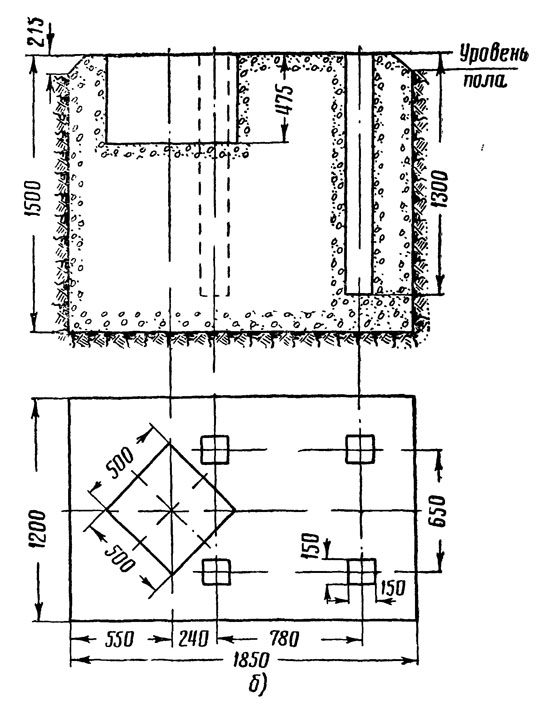

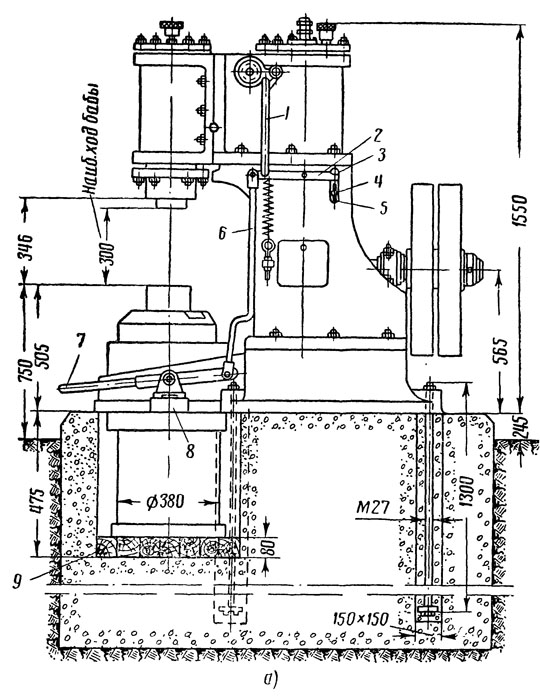

Рис. 7. Фундамент для пневматического молота марки ПМ-50:
а — схема установки молота на фундамент: 1 — рычаг воздухораспределительного крана, 2 — горизонтальный рычаг, 3 — стойка упора, 4 — болт, 5 — планка, 6 — тяга педали, 7 — педаль управления, 8 — упор педали, 9 — деревянная подушка, б — план фундамента для молота
