Пневматические молоты для ковки

Пневматический молот модели М411

Пневматический молот модели М411 с весом падающих частей 75 кг. Кроме молота ПМ-60, в колхозных кузницах успешно применяются пневматические молоты модели М411, изготовленные заводом им. М. И. Калинина, с весом падающих частей 75 кг (рис. 8,а). Этот молот — двойного действия, т. е. сжатый воздух подается в верхнюю и нижнюю части рабочего цилиндра. Молот состоит из литой стальной или чугунной станины, внутри которой находится две цилиндрические полости, образующие внутренние стенки рабочего 6 и компрессорного цилиндров, штока-поршня 5 с верхним бойком 4, шабота 1 со сменной подкладкой 2 и нижним бойком 3. Кривошипный и воздухораспределительный механизмы размещены внутри станины, электродвигатель — на стойке. Управление молотом осуществляется посредством педали.

Техническая характеристика пневматических молотов, применяемых в колхозной кузнице, приведена в табл. 2.
Таблица 2
Техническая характеристика пневматических молотов

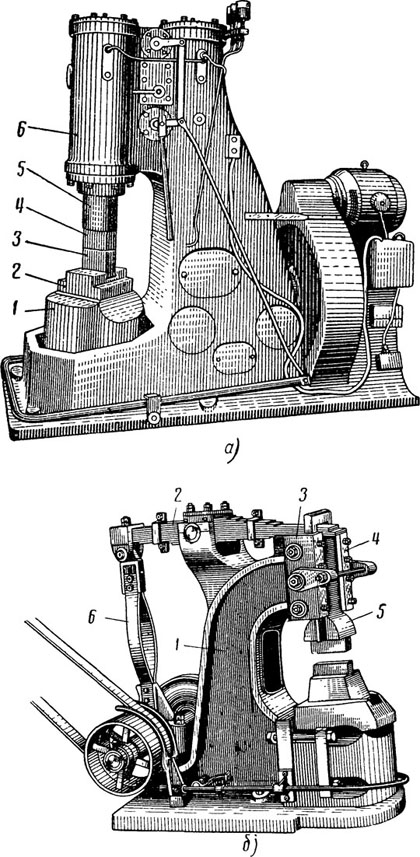

Рис. 8. Пневматический молот модели М411 (а) и рессорный молот с нижним расположением рабочего вала (б)
