ОБОРУДОВАНИЕ КОЛХОЗНОЙ КУЗНИЦЫ

ОБОРУДОВАНИЕ КОЛХОЗНОЙ КУЗНИЦЫ

Оборудование колхозной кузницы должно обеспечивать безотказное и бесперебойное выполнение всех кузнечных, слесарных, медницких и жестяницких работ. Ниже дается описание оборудования, необходимого для производства перечисленных работ и располагаемого в колхозной кузнице.

ОБОРУДОВАНИЕ ДЛЯ РУЧНОЙ КОВКИ В КУЗНИЦЕ

Для выполнения кузнечных работ способом ручной ковки в колхозной кузнице в качестве основного оборудования применяются кузнечная наковальня, кузнечный горн, бак с водой.

Кузнечная наковальня. Она служит стальной опорой для заголовки, по которой наносятся удары кувалдой или кузнечным молотком (ручником). Вес наковальни принимается в пределах 50—300 кг. В колхозной кузнице чаще всего применяют наковальни весом 80—100 кг. Для удобства наковальня устанавливается на деревянный тяжелый стул (лучше всего дубовый) и крепится к нему хомутами или костылями.

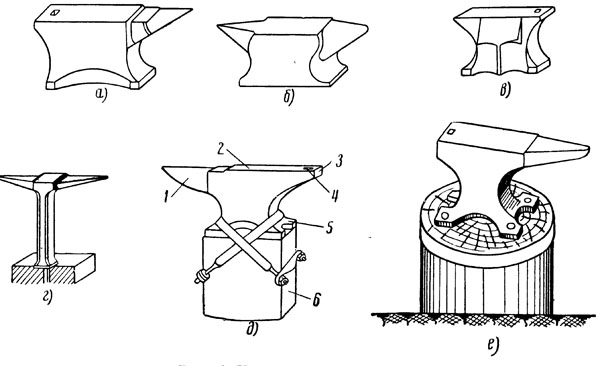

Существует (несколько видов кузнечной наковальни: однорогая (рис. 5, а), двурогая (рис. 5, б), безрогая (рис. 5, в), шперак (рис. 5, г). Наиболее употребительной является однорогая наковальня, отдельные части которой имеют следующее назначение (рис. 5, д): наличник 2, отшлифованный и закаленный, является непосредственной опорой для обрабатываемых заготовок; рог 1 служит для выполнения гибочных работ под разными углами и для раздачи колец; на хвосте 3 производят гибку ,под прямым углом и образуют уступы; круглое или прямоугольное отверстие 4 служит для пробивки отверстий в поковках и закрепления вспомогательного инструмента;, лапы 5 предназначены для установки наковальни на стуле 6.

Деревянный стул для установки наковальни может быть прямоугольным (рис. 5, д) или круглым (рис. 5, е) со стальным

обручем «а верхней части. Кроме крепления хомутами, наковальни часто крепят на стуле костылями (рис. 5, е).

Рис. 5. Кузнечные наковальни

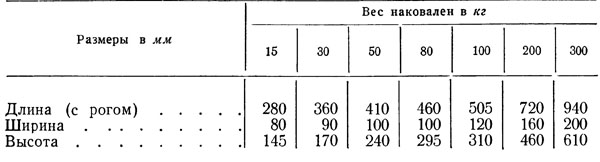

Примерные размеры и вес однорогих наковален приведены в табл. 1.

Таблица 1 Размеры и вес однорогих наковален

Наковальни двурогие и безрогие применяют для специальных работ. Шперак представляет собой небольшую двурогую наковальню весом 20—50 кг и применяется при изготовлении мелких поковок и для выполнения гибочных работ из листовой и полосовой стали.

Наковальни изготовляют из углеродистой стали ручной ковкой или литьем в опоке. В кованых наковальнях наличник иногда изготовляют отдельно из более качественной стали и приваривают его к наковальне.

Наличник наковальни должен быть обязательно закален до

такого состояния, чтобы прочерчивание по нему напильником оставляло едва заметную царапину. Недостаточно закаленные наличники при ковке мнутся и требуют ремонта.

Установка наковальни на стул производится с таким расчетом, чтобы расстояние от пола до поверхности наличника не превышало 600—700 мм. Обычно наковальню устанавливают на такую высоту, при которой пальцы опущенной руки кузнеца касаются поверхности наличника.

Деревянный стул, на который устанавливается наковальня, должен иметь не менее 600 мм в диаметре и не менее 900— 1000 мм в длину, так как значительная часть его опускается в грунт.

При работе на наковальне необходимо следить за тем, чтобы удары кувалды не вызывали вмятин и трещин наковальни. Удар молотка по наковальне, имеющей трещины,’ вызывает глухой дребезжащий звук, а удары по наковальне без трещин — чистый и высокий звук. Работать на наковальне, имеющей трещины, не рекомендуется, ее необходимо отремонтировать.

Стул с наковальней устанавливается обычно на расстоянии 1200—1500 мм от горна и так, чтобы рог наковальни был обращен влево от кузнеца.

Бак для воды. Для закалки и охлаждения инструмента, а также для замочки изготовленных поковок кузнецу часто бывает необходима вода; Поэтому в кузнице в непосредственной близости к наковальне ставят бак с водой емкостью 3—4 ведра. Бак имеет форму открытого сверху цилиндра диаметром 500—600 мм и высотой 600—700 мм, изготовленного из листовой стали.

Подробное описание кузнечного горна дано в § 31.
