Конструкция трансмиссии самоходного вагона

Схема компоновки трансмиссии показана на рис. 2.60. Видно, что колеса каждой стороны ШСВ приводятся в движение от отдельного двигателя двумя идентичными трансмиссиями, расположенными вдоль правого и левого бортов кузова. В трансмиссию входят: редуктор 1 ходовой части, карданная передача 2, угловые редукторы 4, колесные планетарные редукторы 3, шарниры 5 равных угловых скоростей и промежуточные опоры 6. В трансмиссии нет коробки скоростей, муфты сцепления и дифференциальной передачи. Необходимое регулирование скорости и крутящего момента выполняется электродвигателями. Отсутствие муфты сцепления и дифференциалов частично компенсируется применением электродвигателей с повышенным скольжением.

Редуктор привода ходовой части (рис. 2.61) крепится к фланцу электродвигателя и служит для снижения частоты вращения от вала двигателя. Редуктор имеет два выходных вала для крепленая карданных валов. Шестерни редуктора - косозубые, цилиндрические. Все три вала редуктора опираются на роликовые конические подшипники. Подшипники установлены с одной стороны валов в корпусе, с другой - в крышке редуктора. В корпусе редуктора имеются сапун, заливная, контрольная и спускная пробки.

Шестерня 16, посаженная на вал двигателя, находится в зацеплении с цилиндрическим колесом 10 и вал - шестерней привода барабана стояночного тормоза. Колесо 10 приводит во вращение два колеса 7. На шлицах валов 9 посажены фланцы 21 для крепления карданов. Редукторы правого и левого приводов ходовой части одинаковые и лишь развернуты (при сборке) относительно лап двигателя.

Карданная передача состоит из восьми валов (рис. 2.60) двух видов: коротких и длинных. Вращение на заднее колесо передается одним карданным валом, а на переднее - тремя валами и двумя промежуточными опорами.

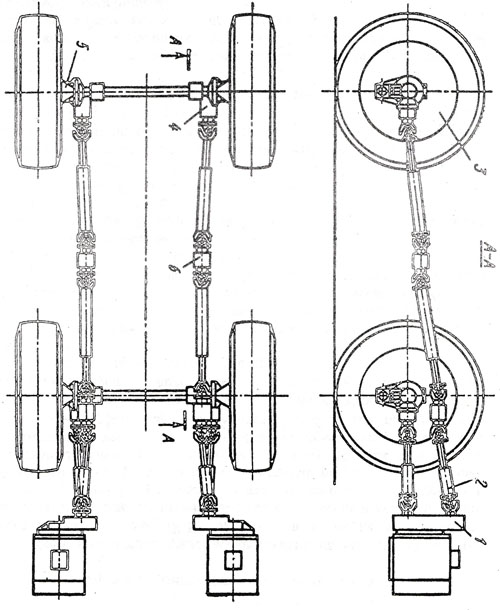

Рис. 2.60. Схема компоновки трансмиссии привода ходовой части

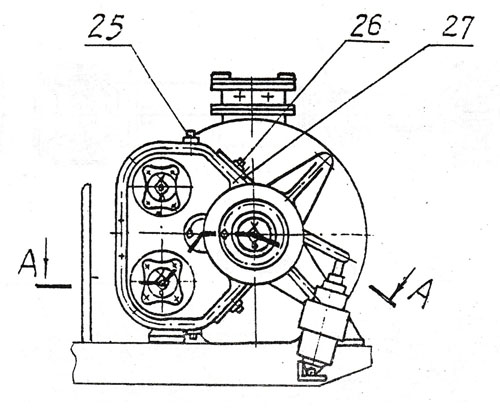

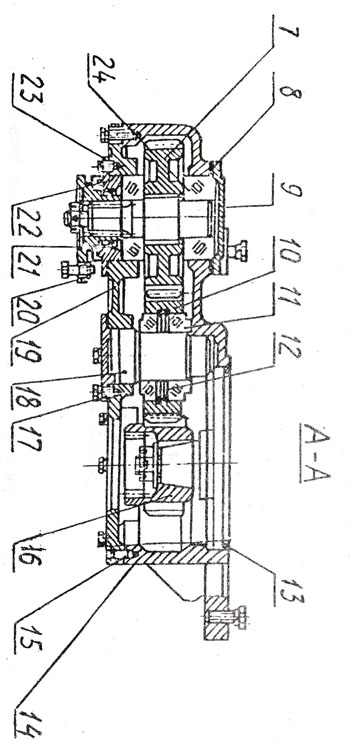

Рис. 2.61. Редуктор привода ходовой части самоходного вагона


Карданный вал представляет собой трубу 1 (рис. 2.62а), в которую вварена шлицевая втулка 2 По этой втулке скользит вилка 3 второго шарнира. Карданный шарнир состоит из двух вилок 3 и двух вилок 4, крестовины 13 и четырех игольчатых подшипников 14. Смазка в подшипниках удерживается резиновыми сальниками. Для предохранения шлицевого соединения от загрязнения служит защитный резиновый чехол 8, а для удержания смазки в шлицах - войлочный сальник 7,
прижимаемый крышкой 6. Масло для смазки игольчатых подшипников поступает через пресс-масленку 5 и каналы в крестовине, в которой установлен предохранительный клапан, предназначенный для выпуска излишка смазки, если его давление превысит норму.

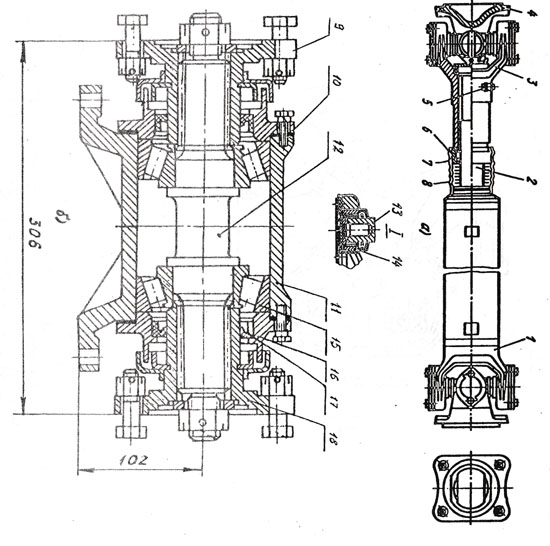

Рис. 2.62. Карданный вал и промежуточная опора: а - вал; б - опора

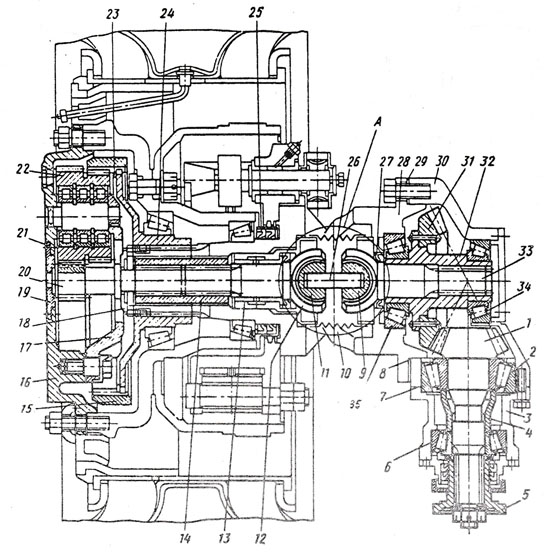

Рис. 2.63. Передача ведущего колеса

Промежуточные опоры установлены между карданными валами и служат для их соединения. Промежуточная опора (рис. 2.626) представляет собой вал 12, закрепленный в корпусе при помощи конических подшипников 15. На концах вала имеются фланцы 7 для крепления карданных валов. Фланцы имеют цилиндрические выточки для центрирования карданных валов. Для смазки промежуточной опооы применена консистентная смазка, которая удерживается манжетами 17, Угловые редукторы передают крутящие моменты карданных валов планетарным редукторам через шарниры равных угловых скоростей. Угловой редуктор (рис. 2.63.) состоит из пары конических колес со спиральными зубьями. Ведущая коническая шестерня 1 вращается в двух конических роликоподшипниках 2 и 6, установленных в стакане 3, привернутом болтами к картеру 28 балки моста. Между
стаканом 3 и картером установлены прокладки 7, служащие для регулирования зацепления конической пары шестерен, На шлицевом переднем конце вала ведущей шестерни 1 установлен фланец 5 для соединения с фланцем карданного вала.

Ведомая шестерня 31 заклепками соединена с фланцем ступицы 32. Ступица вращается в двух конических роликоподшипниках 34, размещенных в стакан - кронштейне 30 и картере 28, Под фланцами стакан - кронштейна установлены прокладки 29» служащие для регулирования подшипников и зацепления конической пары шестерен. Стакан-кронштейн укреплен на картере балки моста болтами л уплотнен шнуром 8. Манжета 27 служит для предотвращения вытекания смазки из картера.

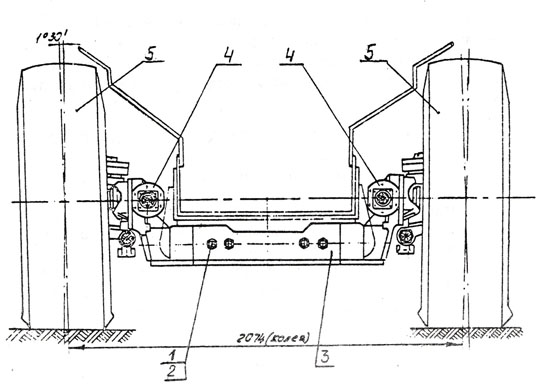

Рис. 2,64 а. Мост передний самоходного вагона

Внутри ходового колеса расположен планетарный редуктор. Достоинством такой компоновки является значительное снижение крутящих моментов на шарнирах равных угловых скоростей, карданных валах и угловых редукторах, что позволяет уменьшить размеры этих узлов. Однако наличие планетарных редукторов колес вызывает некоторые затруднения при ремонте. Возрастает масса колеса и затрудняется размещение рабочих тормозов. К недостаткам этой компоновки также относится увеличенное количество деталей, в том числе шестерен и подшипников, трудность герметизации планетарного редуктора колес.

Достоинства планетарных редукторов, например, возможность получить большее передаточное число (обычно 6,0 - 8,0), высокая

прочность и надежность предопределили их применение в трансмиссиях

ШСВ.

Планетарный редуктор состоит из ведущей вал-шестерни 20, закрепленной на шлицах соединительной муфты 14, трех сателлитов 22 и планетарной шестерни 15 внутреннего зацепления. Оси сателлитов установлены в корпусе 16 водила. Планетарная шестерня установлена на зубьях зубчатой полумуфты 24, которая, в свою очередь, жестко укреплена на шлицах поворотного кулака. Ступица установлена на поворотном кулаке с помощью двух подшипников, один через зубчатую полумуфту

Корпус водила закреплен на ступице колеса. Вытекание смазки из планетарного редуктора предотвращено двумя манжетами 25, установленными в крышке, манжетой кулачкового карданного шарнира и шнуром.

Крутящий момент от вала шарнира 12 через муфту 14 передается вал - шестерне 20, сателлиты перекатываются по неподвижно установленной планетарной шестерне внутреннего зацепления. В результате водило, в котором установлены сателлиты, вращается и передает вращение ступице колеса. Вал-шестерня плавает в радиальном направлении, опираясь на три сателлита и находясь в постоянном зацеплении с ними, а перемещение в осевом направлении ограничивается распорной втулкой 18 и опорной пятой крышки 19. Зазор между опорной пятой и вал - шестерней регулируют прокладками 21 крышки 19.

Сдвоенный шарнир А равных угловых скоростей предназначен для передачи крутящего момента от углового редуктора к колесу. Преимуществом шарниров равных угловых скоростей является большая компактность, надежность, отсутствие необходимости в специальных защитных и фиксирующих устройствах, значительные допустимые углы между валами. Недостатком сдвоенных шарниров равных угловых скоростей являются большие потери на трение, чем, например, у шарикового шарнира.

Сдвоенный шарнир равных угловых скоростей состоит из двух одинаковых валов шарнира 12 и 33, двух цилиндров шарнира 11 и 9 и ведущего диска шарнира 26. Вал шарнира 33 соединен при помощи шлицев со ступицей 32, а ват шарнира 12 - с муфтой 14 и вращается во втулке 13 корпуса поворотного кулака. Оба вала шарнира лежат в одной плоскости, а в их проточки установлены цилиндры шарнира. Цилиндры шарнира имеют пазы, в которые входит ведущий диск 26 числе шестерен и подшипников, трудность герметизации планетарного редуктора колес.

Достоинства планетарных редукторов, например, возможность получить большее передаточное число (обычно 6,0 - 8,0), высокая прочность и надежность предопределили их применение в трансмиссиях ШСВ.

Планетарный редуктор состоит из ведущей вал-шестерни 20, закрепленной на шлицах соединительной муфты 14, трех сателлитов 22 и планетарной шестерни 15 внутреннего зацепления. Оси сателлитов установлены в корпусе 16 водила. Планетарная шестерня установлена на зубьях зубчатой полумуфты 24, которая, в свою очередь, жестко укреплена на шлицах поворотного кулака. Ступица установлена на поворотном кулаке с помощью двух подшипников, один через зубчатую полумуфту

Корпус водила закреплен на ступице колеса. Вытекание смазки из планетарного редуктора предотвращено двумя манжетами 25, установленными в крышке, манжетой кулачкового карданного шарнира и шнуром.

Крутящий момент от вала шарнира 12 через муфту 14 передается вал - шестерне 205 сателлиты перекатываются по неподвижно установленной планетарной шестерне внутреннего зацепления. В результате водило, в котором установлены сателлиты, вращается и передает вращение ступице колеса. Вал-шестерня плавает в радиальном направлении, опираясь на три сателлита и находясь в постоянном зацеплении с ними, а перемещение в осевом, направлении ограничивается распорной втулкой 18 и опорной пятой крышки 19. Зазор между опорной пятой и вал - шестерней регулируют прокладками 21 крышки 19.

Сдвоенный шарнир А равных угловых скоростей предназначен для передачи крутящего момента от углового редуктора к колесу. Преимуществом шарниров равных угловых скоростей является большая компактность, надежность, отсутствие необходимости в специальных защитных и фиксирующих устройствах, значительные допустимые углы между валами. Недостатком сдвоенных шарниров равных угловых скоростей являются большие потери на трение, чем, например, у шарикового шарнира.

Сдвоенный шарнир равных угловых скоростей состоит из двух одинаковых валов шарнира 12 и 33, двух цилиндров шарнира И и 9 и ведущего диска шарнира 26. Вал шарнира 33 соединен при помощи шлицев со ступицей 32, а вал шарнира 12 - с муфтой 14 и вращается во втулке 13 корпуса поворотного кулака. Оба вала шарнира лежат в одной плоскости, а в их проточки установлены цилиндры шарнира. Цилиндры шарнира имеют пазы, в которые входит ведущий диск 26 цилиндрической формы, соответствующей форме паза цилиндра. Плоскости диска и пазов цилиндров перпендикулярны плоскостям проточек валов шарниров равных угловых скоростей. При повороте колеса ШСВ вал 12 повертывается относительно шейки цилиндра 11. Одновременно цилиндр 9 вместе с цилиндром 11 повертывается в проточке вала 33. Вал 12 вместе с цилиндром 11 может также повертываться относительно оси цилиндрической поверхности диска,

Скольжение между деталями происходит по плоскости и цилиндрическим поверхностям. Поэтому шарнир требует надежной смазки и уплотнен гофрированным резиновым чехлом 10. Шарнир работает нормально, если углы между вилками не превышают 50°.

Привод самоходного вагона передает усилия от двигателя к ходовым колесам. Все колеса двухосного самоходного вагона являются ведущими и управляемыми. Передние и задние колеса соединевы попарно балками, которые крепятся к раме хода, образуя передний и задний мосты (рис. 2.64).

Мост самоходного вагона предназначен для передачи крутящего момента от карданного вала к колесам, восприятия сил (вертикальных, продольных и поперечных), действующих между опорной поверхностью и рамой, а также реактивных моментов, возникающих под действием сил тяги и тормозных сил. Кроме того, мост воспринимает силы, возникающие при повороте самоходного вагона.

Задний мост самоходного вагона крепится к раме хода жестко, а передний - посредством продольного балансира. Поэтому вертикальные, продольные и поперечные силы воспринимают несущие детали заднего моста и рамы хода и направляющие устройства балансирной подвески переднего моста.

Ведущие и управляемые мосты самоходного вагона должны;

- передавать усилие от колес к раме;

- сохранять определенную величину дорожного просвета;

- обеспечивать правильную кинематику колес при их вертикальных перемещениях;

- сохранять необходимые углы установки поворотных пальцев и колес;

- иметь небольшую массу.

На рис. 2.646 показан общий вид заднего моста самоходного

вагона.

Задний мост, ведущий и направляющий, жестко соединен со скобами рамы хода при помощи четырех болтов 1 и гаек 2. Балка моста состоит из кованого стержня с приваренными к нему двумя корпусами конических редукторов 4, через шарнир равных угловых скоростей и планетарный редуктор связанный с ходовыми колесами 5.

Передний мост (рис. 2.64а) соединен с направляющими скобами рамы хода осью. Балансирная подвеска переднего моста позволяет колесам приспосабливаться к неровностям дороги выработок. В остальном конструкция переднего моста аналогична конструкции заднего моста.

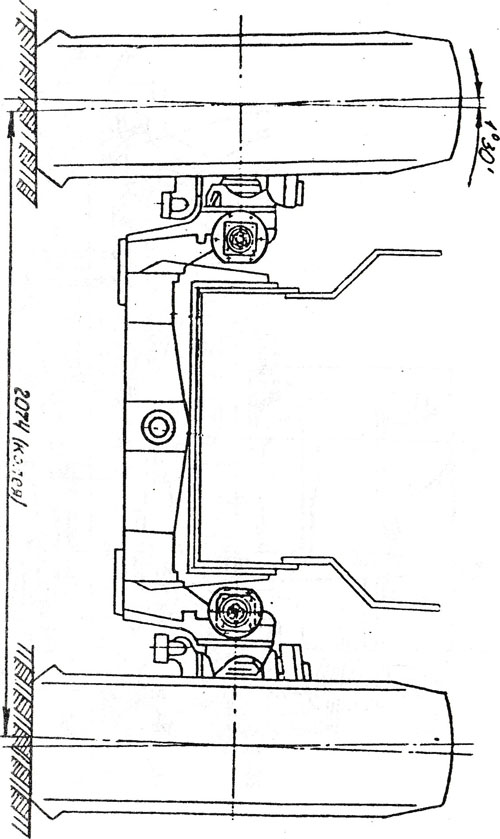

Рис. 2.64 б. Задний мост самоходного вагона

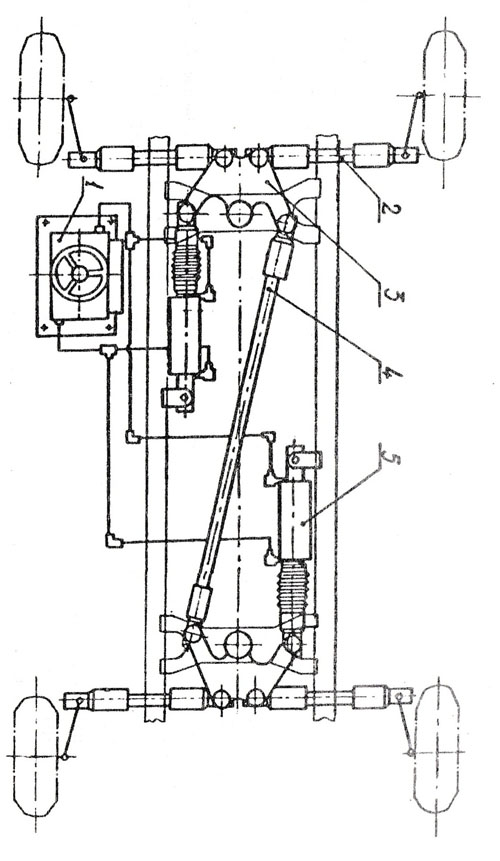

Рис. 2,65. Схема рулевого управления
