2.2.2. ОСОБЕННОСТИ КОНСТРУКЦИИ И РАБОТЫ КОМБАЙНОВ «УРАЛ-50», «УРАЛ-60», «УРАЛ-61».

Общий вид, назначение, область применения, технические характеристики, а также состав оборудования, механизмов и выполняемые ими функции комбайнов «Урал-50», «Урал-60», «Урал-61» приведены в первой части настоящего учебного пособия. Эти типы комбайнов созданы на базе комбайнов «Урал-20КСА», «Урал-1 ОКСА» и имеют унифицированное оборудование: гусеничный ход с приводом, насосную станцию, привод и устройство скребкового конвейера и бермовый орган. К унифицированному оборудованию относятся исполнительные органы и их приводы (за исключением комбайна «Урал-50»),

Баровый исполнительный орган комбайна «Урал-50» крепится к ходовой части с помощью кронщтейна,на котором установлены приводы, обеспечивающие подъем и опускание , а также поперечное перемещение и движение режущей цепи исполнительного органа.

Для нарезки компенсационных щелей под разными углами в горизонтальной и вертикальной плоскости в конструкции комбайна имеются следующие приводы;

- заводки бара;

- поворота бара относительно продольной оси редуктора исполнительного органа;

- подъёма (опускания) и поперечного перемещения исполнительного органа.

Все перечисленные перемещения исполнительного органа осуществляются гидроцилиндрами, а поворот бара относительно продольной оси комбайна - гидродвигателем.

Исполнительный орган (рис. 2.48) состоит из плоского бара , в пазах которого установлена режущая цепь (рис. 2.49), редуктора исполнительного органа, состыкованного с электродвигателем ВРП-225МК4, и поворотного редуктора . Кинематическая схема привода режущей цепи исполнительного органа приведена на рис. 2.50.

Ценной бар (рис. 2.48) состоит из режущей цепи 1, направляющей рамы 2 с ручьем 3, коренного бруса, головки бара 5 и натяжного устройства. Коренной брус с помощью болтов крепится к консольно выступающей части седла, установленного на поворотном редукторе, и является основной несущей конструкцией бара. В коренном брусе имеется продольный паз для натяжного устройства, состоящего из винта

6, гайки 7 и сухаря.

Сухарь находится в цилиндрическом расширении бара и не может перемещаться вдоль бруса. При вращении винта 6 гайка 7 движется поступательно в прорези коренного бруса, перемещая направляющую раму, изменяя натяжение режущей цепи.

Направляющая рама состоит из верхней и нижней плиты бруса и соединяющих их заклепок.

На краях плит заклепками крепятся термически обработанные накладки, которые образуют ручей для режущей цепи. На конце направляющей рамы болтами консольно крепится головка, в которой на подшипниках качения установлена ведомая звездочка. Сверху и снизу узел подшипника закрыт крышками.

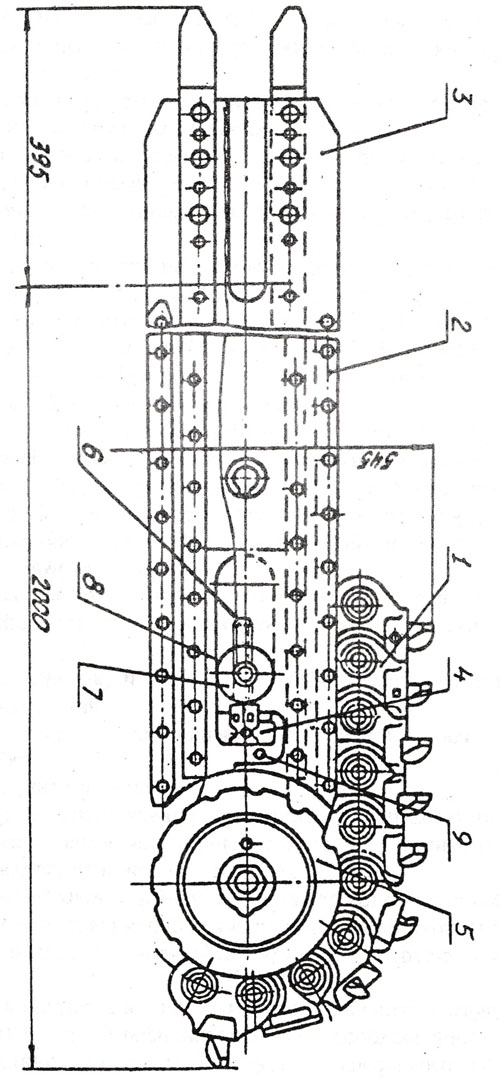

Рис. 2.48. Исполнительный орган комбайна «Урал-50»:
1 - режущая цепь, 2 -- рама бара, 3 - ручей, 4 - планка стопорная; 5 -головка бара; 6 - винт натяжной; 7 - гайка; 8 - пробка; 9 - штифт цилиндрический







Режущая цепь (рис. 2.49) состоит из шарнирно соединенных с помощью пальцев 13 кулаков 3-11, в пазах которых с помощью стопоров 1 крепятся резцы 14. Резцы к плоскости бара располагаются под определенными углами, образуя схему набора резцов. Количество резцов на режущей цепи может быть 63, 54 и 45, а в линии резания, соответственно, - 7, 6 и 5.

Исполнительный орган почвоподдирочной шнековой машины «Урал-60» представляет унифицированный бермовый орган, привод и устройство которого приведены в разделе 2.1.1., а кинематическая схема аналогична представленной на рис. 2.9. Крепление шнеков выполнено без промежуточных опор, т.е. так же, как у комбайна «Урал-10А».

Особенность конструкции исполнительного органа комбайна «Урал-61» состоит в том, что отбойка руды производится тремя резцовыми дисками, расположенными по отношению друг к другу под углом 120°. При такой конструкции исполнительного органа, с одной стороны, уменьшается продолжительность цикла зарубки, а с другой -увеличивается выход мелких фракций и удельный расход энергии на разрушение. Кроме того, неравномерно распределяется нагрузка на шнеки бермового органа, т.к. отбитая масса смещается резцовыми дисками в сторону их движения. Перераспределение нагрузки на шнеки приводит к перегрузке одного из приводов бермового органа.

При рабочем ходе комбайна от усилия на резцах дисков исполнительного органа из-за переносного движения возникает реактивный момент, под действием которого сила прижатия одной гусеницы к почве увеличивается, а другой - уменьшается, что приводит к соответствующему перераспределению тяговой способности каждой гусеницы. Поэтому при рабочем ходе комбайна его уводит в сторону.

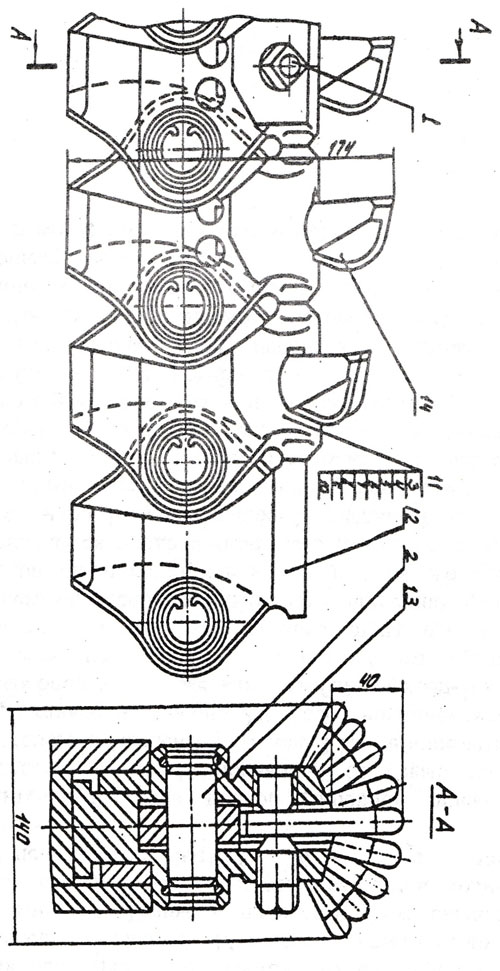

Рис. 2.49. Режущая цепь комбайна «Урал-50» : 1 - стопор; 2 - кольцо пружинное; 3 - 11 - кулак; 12. - кулак промежуточный; 13 - палец;14 - резец

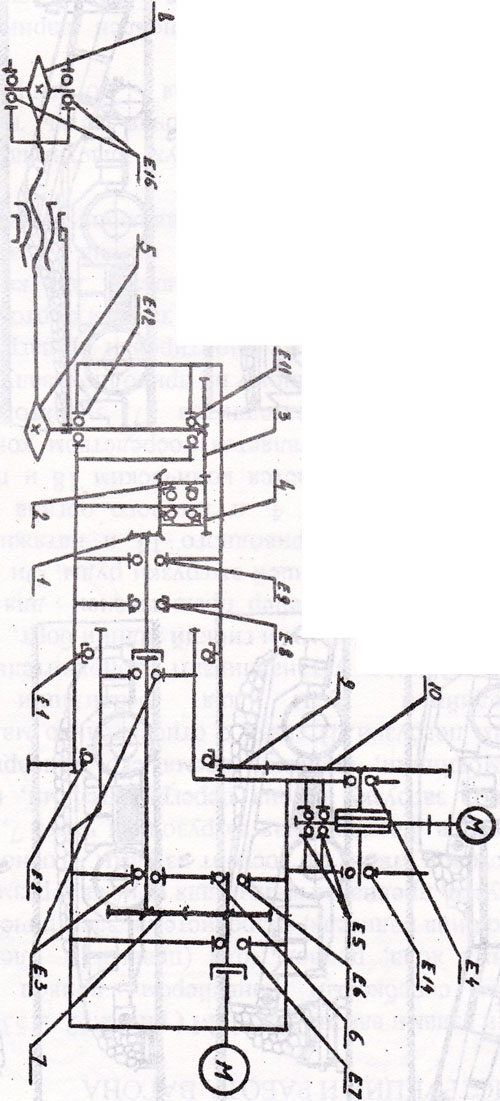

Рис. 2.50. Кинематическая схема исполнительного органа комбайна «Урал-50» :1 - 4, 6,7,9,10 - зубчатое колесо; 5,8 звёздочка; El- Е16 - подшипник

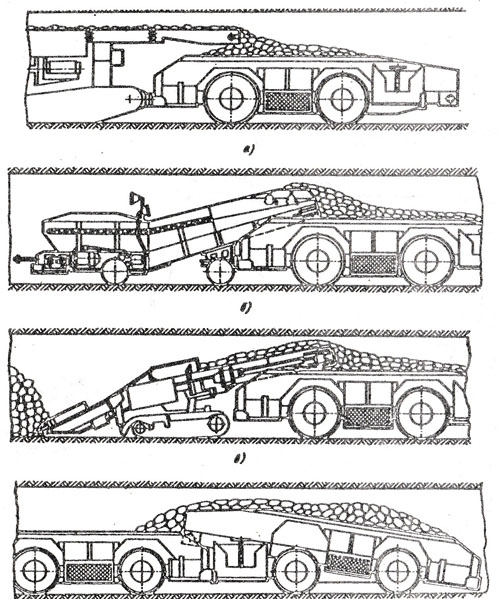

Рис. 2.51а. Схемы загрузки самоходного вагона: а
- комбайном; б - бункер-перегружателем; в -погрузочной машиной; г — самоходным вагоном

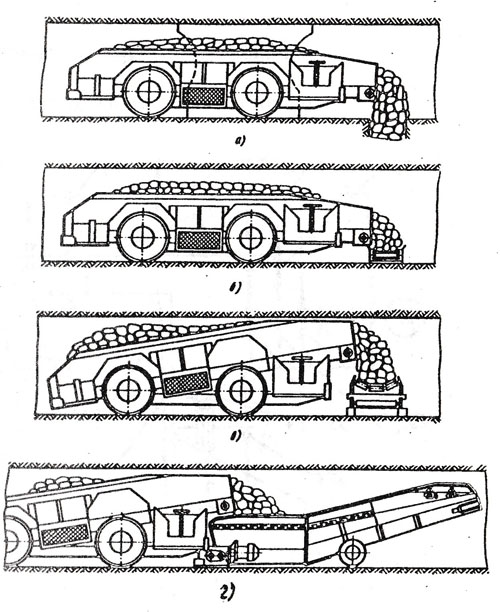

Рис.2.51 б. Схема разгрузки самоходного вагона: а - в рудоспуск; б - на скребковый конвейер; в - на ленточный конвейер; г - в бункер-
перегружатель
