Киа Карнивал. Топливный фильтр

Киа Карнивал. Топливный фильтр - снятие и установка

Внимание! Порядок действий дан на примере автомобилей с бензиновым двигателем.

1) Стравите давление в топливной системе, для него запустите двигатель, отсоедините штекер питания топливного насоса, оставьте двигатель работать до тех пор, пока он не заглохнет, затем выключите зажигание и подсоедините штекер питания топливного насоса.

3.5 отсоедините штекер питания топливного насоса, а латам подающий и возвратный топливопроводы от соответствующих патрубков

1 штекер питания топливного насоса

2 патрубок подающего топливопровода

3 патрубок возвратного топливопровода

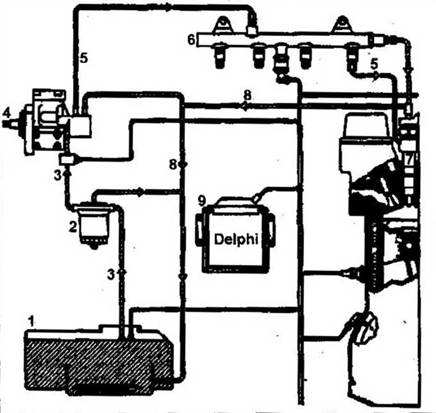

1.0а Компоненты топливной системы и системы питания. Автомобили с дизельным двигателем KJ 2.8 TCI Common Rail

1 — топливный бак

2- топливный фильтр

3- подающие топливопроводы с низким давлением топлива

4- ТНВД со встроенным топливным насосом

5- топливопроводы высокого давления

6- распределительная рампа

7- топливная форсунка

8- возвратный топливопровод

9- блок упраоления двигателем

2) Отсоедините клемму провода «массы» (-) от отрицательного полюса аккумулятора.

3) Слейте топливо из топливного бака.

4) Отогните покрытие пола и снимите крышку 1, которой закрыто отверстие в днище для доступа к топливному баку (см. иллюстрацию 2,4).

5) Отсоедините штекер 1 питания топливного насоса, а затем подающий 2 и возвратный 3 топливопроводы (см. иллюстрации 2.5 и 3.5).

6) Вывинтите болт крепления крышки топливного фильтра и снимите топливный фильтр вместе с топливным насосом (см. иллюстрацию).

3.6 Снимите топливный фильтр вместе с топливным насосом

1- топливный фильтр

2- топливный насос

7) Отсоедините штекер топливного насоса и аккуратно извлеките топливный насос 1 из корпуса топливного фильтра 2 (см. стрелку на иллюстрации).

3.7 Аккуратно извлеките топливный насос 1 из корпуса топливного фильтра 2 (см. стрелку)

8) Замените, при необходимости, уплотнительные кольца круглого сечения (см. иллюстрацию).

3.8 Замените, при необходимости, уплотнительные кольца круглого сечения

Установка топливного фильтра производится в последовательности, обратной снятию.
