ДВУХОСНЫЕ ТЕЛЕЖКИ КОЛЕИ 1520 (1524) мм

Двухосная тележка с буксами на роликовых подшипниках с нагрузкой от оси на рельсы до 313 кН (32 000 кгс)

 С целью оборудования двухосных тележек думпкаров с нагрузкой от оси на рельсы до 295 кН (30 000 кгс) буксами на роликовых подшипниках ВНИИВа-гоностроения разработал конструкцию буксы для колесных пар в двух вариантах.

Первый вариант предусматривает применение специального подшипника с размерами 150x250x80 мм. Корпус буксы остается таким же, как и у грузовых магистральных вагонов, изменяется лишь конструкция впрессовываемого лабиринта. Однако проектирование, согласование и освоение производства нового подшипника требуют определенного времени.

Поэтому для двухосных тележек с нагрузкой от оси на рельсы 295 кН (30 000 кгс) пока был рекомендован вариант конструкции буксы с применением серийных цилиндрических подшипников 42532Л1 и 232532Л1, имеющих размеры: внутренний диаметр 160 мм, наружный диаметр 290 мм и ширина 80 мм. Несмотря на несколько завышенную массу, такой вариант имеет следующие преимущества: подшипники уже изготовляются заводами для букс тепловозов; по своей конструкции они аналогичны подшипникам для букс магистральных вагонов. Указанные подшипники прошли стендовые испытания, а многолетняя эксплуатация в буксах тепловозов подтвердила их удовлетворительные качества. Буксовый узел с подшипниками 42532Л1 и 232532Л1 может быть применен для вагонов-самосвалов с нагрузкой от оси на рельс до 35 000 кгс. В соответствии с этими рекомендациями Днепродзержинский вагоностроительный завод разработал конструкцию тележки с нагрузкой от оси на рельсы до 32 000 кгс для вагонов промышленного транспорта.

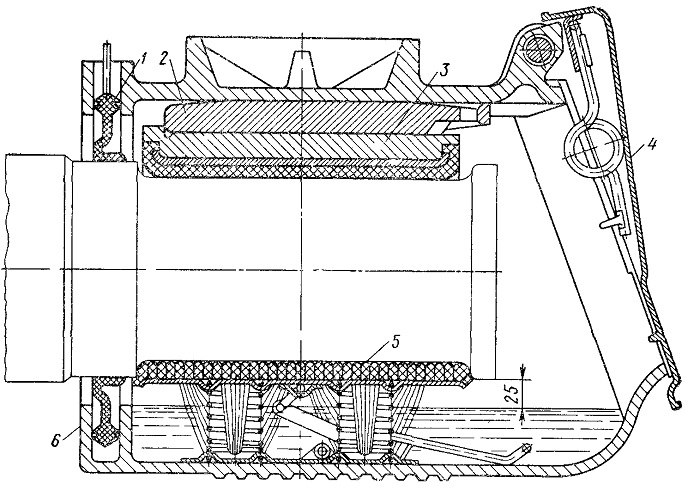

Рис. 86. Буксовый узел тележки усиленной конструкции

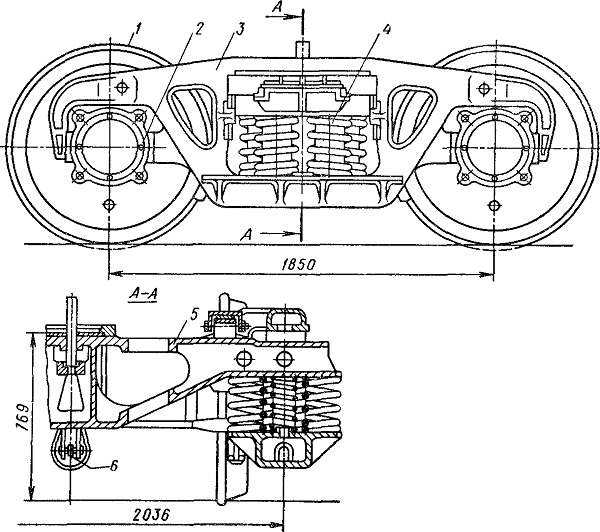

Рис. 87. Тележка усиленной конструкции на роликовых подшипниках (нагрузка от оси на рельс до 32000 кге)

Опытная партия таких тележек была изготовлена в 1971 г. и испытана с вагонами-самосвалами грузоподъемностью 165—170 т и с вагонами-самосвалами ВС-85 грузоподъемностью 85 т.

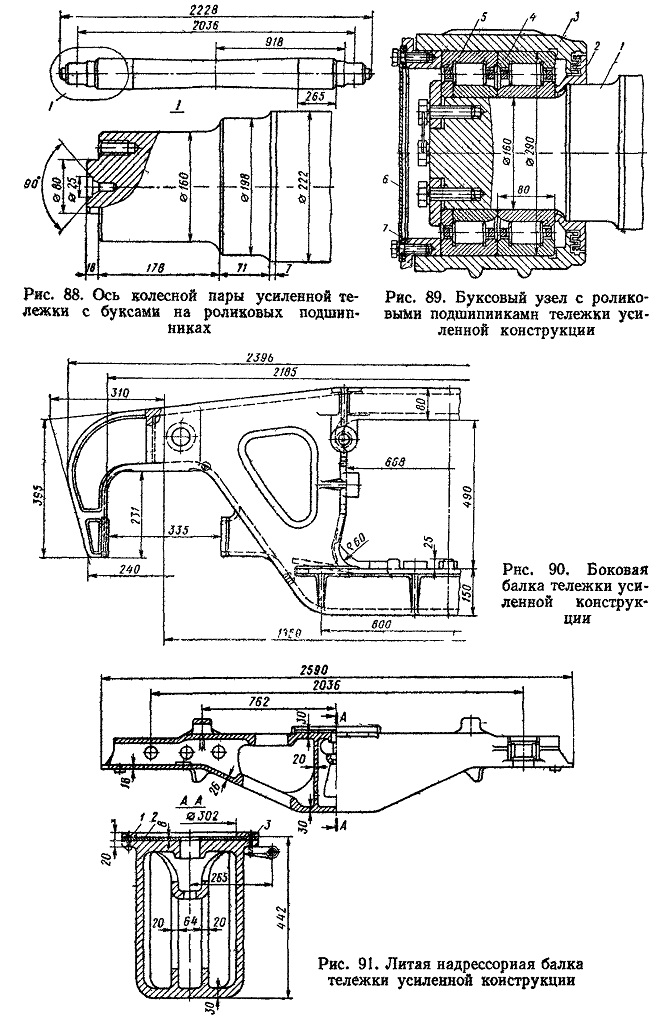

Тележка (рис. 87) состоит из двух колесных пар 1, четырех букс 2 для подшипников качения, боковых балок 3, рессорных комплектов 4, надрессорной балки 5 и рычажной передачи 6. Колесная пара выполнена из цельнокатаных колес 0950 мм и напрессованной оси (рис. 88). Ось изготовляют из стали ОсВ (ГОСТ 4728—59). Шейка и подступичная часть выполнены с учетом установки подшипников качения. В буксовый узел (рис. 89) входит ось 1, лабиринтное кольцо 2, корпус 3 буксы, роликовый 4 подшипник 232532JI1, роликовый 5 подшипник 42532JI1, удерживающая 7 и смотровая 6 крышки буксы. Боковая балка (рис. 90) литая, усилена по сечению.

Надрессорная балка (рис. 91) литая, коробчатая, от надрессор-ных балок других тележек отличается усилением сечения верхних и нижних поясов, вертикальных стенок и ребер. Место установки подпятника также усилено в результате увеличения толщины вертикальных ребер. В отличие от других конструкций подпятник выполнен съемным и имеет кольцо 1, которое приклепано к приливам балки 3. Между кольцом и плоскостью балки установлена сменная прокладка 2. Такое исполнение обусловлено значительными изно-сами в эксплуатации плоскости подпятника и его боковых сторон. Съемная конструкция подпятника позволяет менять износившиеся кольца и прокладки. Кольцо изготовлено из стали 45, прикреплено

к балке восемью заклепаками 024 мм Сменная прокладка изготовлена из стали 45 толщиной 8 мм

Рычажная тормозная передача тележки обеспечивает одностороннее нажатие колодок на колесо. Допускаемое тормозное нажатие при чугунных колодках 10 750 кгс, а при композиционных колодках 6000 кгс.

Рессорное подвешивание тележки состоит из двух комплектов. В каждом комплекте имеется 14 пружин (7 наружных и 7 внутренних). Наружная пружина выполнена из прутка диаметром 35 мм, а внутренняя — из прутка диаметром 22 мм.
