5. ПАРОВОЗНАЯ АВТОСЦЕПКА
Паровозной называют автосцепку, устанавливаемую на передний буферный
брус паровоза.
Паровозная автосцепка (фиг. 42), в отличие от вагонной, имеет короткий
хвостовик 1 с круглым отверстием для валика, при помощи которого она
соединяется с паровозной розеткой.
На корпусе этой автосцепки отсутствует упор головы, так как она
устанавливается без поглощающего аппарата и поэтому не может иметь
значительного продольного перемещения.
На боковых поверхностях хвостовика автосцепки имеются специальные
приливы 2, рёбра которых упираются в стаканы центрирующих пружин
паровозной розетки.
Для опоры головы автосцепки на нижний козырёк паровозной розетки
хвостовик имеет снизу специальный прилив 3.
Все детали механизма паровозной автосцепки
одинаковы с деталями вагонной, за исключением замка. Замок паровозной
автосцепки не имеет сигнального отростка, так как последний упирался бы
в нижнюю часть розетки при сцеплении автосцепок.
Для предупреждения падения паровозной автосцепки на путь при обрыве её
хвостовика, утере соединительного валика, а также при обрыве крепящих
болтов розетки предусматривается установка специального
предохранительного крюка в полость малого зуба (фиг. 43).
Предохранительный крюк ставится в малый зуб
автосцепки сверху и крепится снизу при помощи вкладыша и двух гаек,
навинчиваемых на резьбу конца стержня крюка.
В эксплуатации можно встретить приварку нижнего конца предохранительного
крюка к малому зубу автосцепки.
Верхняя часть предохранительного крюка повёрнута в сторону уха таким
образом, чтобы в случае обрыва паровозной автосцепки последняя повисла
бы на большом зубе смежной сцепленной автосцепки.

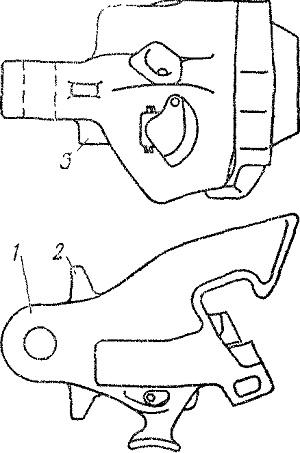

Фиг. 42. Паровозная автосцепка
Фиг. 43. Предохранительный крюк на паровозной
автосцепке
