6. Электрооборудование роторных
снегоочистителей
Общие сведения. Электрооборудование снегоочистителя включает в
себя электрические машины и аппараты, предназначенные для
привода рабочих органов машины и питания электроэнергией тяговых
электродвигателей тепловоза, для управления, освещения,
отопления и связи с локомотивом.
Электрические машины 33, 45 (рис. 42) привода выбросного ротора
и мотор-генераторная группа 10, 32, возбудитель 31 расположены в
машинном отделении 11 кузова снегоочистителя. Электродвигатели
19, 21 привода верхнего и нижнего питателей вместе с редукторами
расположены внутри барабанов питателей. Аппараты коммутации,
управления, защиты и сигнализации сосредоточены на пульте
управления 13 и внутри станции управления 8, расположенной в
нише между бытовым помещением 4 и машинным отделением 11.
Электрические печи отопления 34 и 49 размещены в кабине
управления 12 и бытовом помещении 4 соответственно.
Электродвигатели привода рабочих органов и генератора
мотор-генераторной группы получают питание от тепловозов ТЭ2 или
ТЭЗ, переоборудованных для работы с тяжелыми путевыми машинами.
Электрическая схема тепловоза может работать по двум режимам: 1—
работа в сцепе с электроснегоочистителем или другой путевой
машиной в качестве тяговой единицы и источника электроэнергии
для питания привода рабочих органов путевой машины; II— работа
тепловоза как локомотива для вождения железнодорожных составов.
|

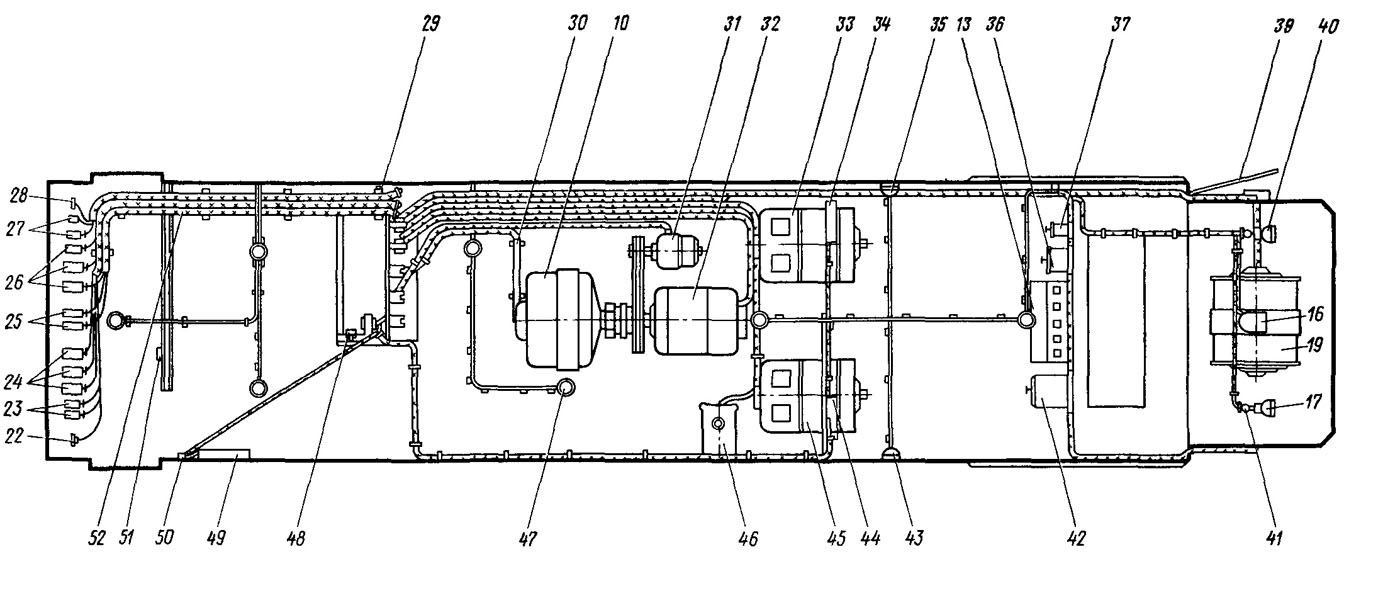

Рис. 42. Размещение электрооборудования на ЭСО-3:
1—изолятор опорный ОФ-6-375; 2, 24, 26—изоляторы П1С/1000-75; 3—тамбур;
4—бытовое помещение; 5, 51—выключатели ВПКМ2-10, 10 А; 6—розетка
штепсельная РЗ-8Б, 10 А; 7, 29—лампы накаливания; 8—станция управления;
9, 35, 43, 47—светильники железнодорожные СЖ-6 с лампой Ж80-60;
10—электродвигатель постоянного тока МП14-11/3, 200 кВт, 700 В, 1500 об/мнн
с независимым возбуждением 110 В; 11—машинное помещение; 12—кабина
управления; 13—пульт управления; 14—кронштейн; 15—ротор выбросной;
16—прожектор лобовой ПЛС-45 с лампой прожекторной ПЖ50-500, 50 В, 500
Вт; 17, 40—прожекторы буферные ПБС-24 с лампой Ж80-60 и желтым
светофильтром; 18—прожектор буферный ПБС-24 с лампой Ж80-60 и красным
светофильтром; 19—верхний питатель (электродвигатель ДПС-49/35);
20—коробка клеммная; 21—нижний питатель (электродвигатель ДПС-49/35);
22—клемма универсальная 12-контактная УДК-14А; 23, 25, 27— изоляторы
проходные ФМ-1; 28—штепсельный разъем СШР32П10ЭШ4; 30—кожух;
31—генератор (возбудитель) П62, 11,5 кВт, 100 А, 1450 об/мнн со
смешанным возбуждением 110 В; 32—генератор П112; 33, 45—электродвигатели
ПС-132-6К (привод ротора); 34, 44, 49— электропечи отопительные ПЭТ-4А;
регуляторы возбуждения: 36—РЭВ-21А; 37—РВ-5203; 38—нож подрезной;
39—крыло; 41—удлинитель штеп-д) сельный ШУ-5А; 42—РВ5241; 46—РВ5241; 48,
50—выключатели—путевой (конечный) ВПК-2111, автоматический АП50-2МТ, 40
А; 52—провода
