5.2.11

Досборка измельчителя-разбрасывателя комбайна РСМ-10Б «Дон-1500Б»

Достаньте из бункера и установите в нижней части боковин капота измель-чителя-разбрасывателя сузители 2 (рисунок 5.30), используя болты М10х25, гайки и шайбы

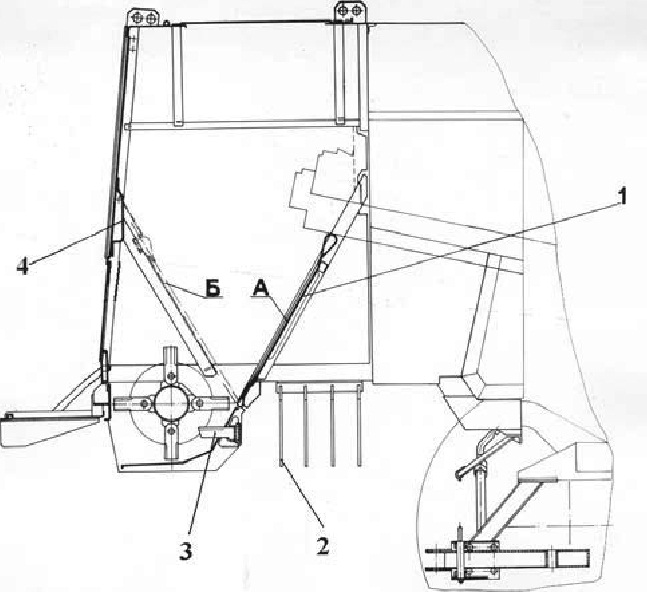

Рисунок 5.30

1-поворотный щит; 2-сузитель; 3-противорежущее устройство; 4-верхний поворотный щит;



5.2.12

Монтаж электрооборудования

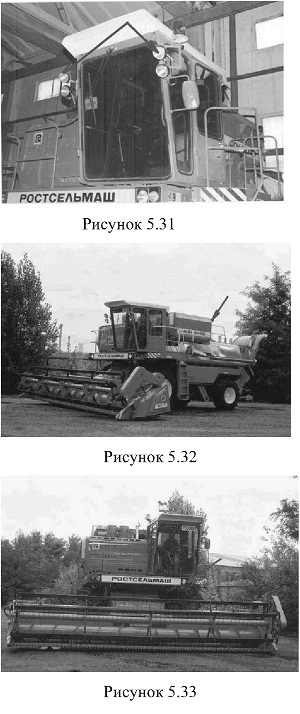

5.2.12.1 Установите демонтированные при транспортировании шесть фар 8724.3.09 или 761.3711, четыре из которых располагаются на кабине спереди (рисунок 5.31), одна -на кабине слева, одна - сзади бункера (рисунок 5.32), используя приложенный к ним крепеж и амортизаторы фар, упакованные в ящик, уложенный в бункер.
5.2.12.2 Установите демонтированные при транспортировании два передних фонаря ПФ130-АБ-01 и две транспортные фары 754.3711, располагаемые на бампере (рисунок 5.33), используя приложенные крышку, крепеж и амортизаторы, упакованные в ящик, уложенный в бункер, и мешочек с крепежом.

5.2.12.3 Установите демонтированные при транспортировании два задних фонаря ФП132-АБ-04 и фонарь освещения номерного знака

ФП131, располагаемые сзади на капоте комбайна слева и справа, с помощью прилагаемых крепежных изделий, упакованные в ящик, уложенный в бункер, и мешочек с крепежом.

5.2.12.4 Установите демонтированный при транспортировании сигнальный проблесковый маяк, располагаемый на кронштейне, установленном на кабине комбайна (рисунок 5.34), используя приложенный к нему крепеж, упакованный в ящик, уложенный в бункер, и мешочек с крепежом.
5.2.12.5 Установите слева и справа на боковинах измельчителя-разбрасывателя световозвращатели, используя приложенные болты М6х16, плоские и пружинные шайбы.

5.2.12.6 Установка датчиков ДО 13-1 и ДО 13-2

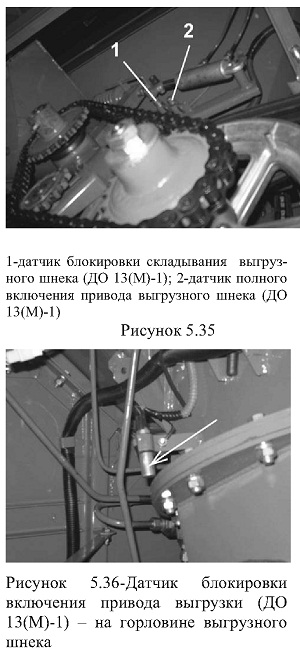

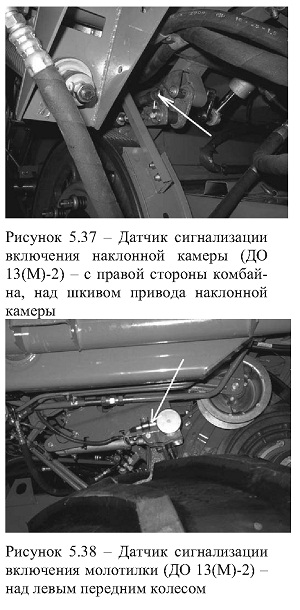

Достаньте из пакета и установите на комбайне, в местах, показанных на рисунках 5.35 -5.38, датчики ДО 13(М)-1 и ДО 13(М)-2. При этом обеспечьте зазоры между торцом датчика и концевым магнитом:

- (4±1) мм - для датчика блокировки складывания выгрузного шнека, датчика полного включения привода выгрузного шнека, датчика блокировки включения привода выгрузки, датчика клапана копнителя (поз.22, рисунок 5.25);

- (5±1) мм - для датчика автомата выгрузки копны и датчика сигнализации заполнения копнителя (рисунок 5.28);

- (1±0,5) мм - для датчика сигнализации включения жатки и датчика сигнализации включения молотилки.
К клеммам датчиков, обозначенных точкой для датчика ДО 13(М)-1 или двумя точками для датчика ДО 13(М)-2 на корпусе, необходимо подключить белый провод или оранжевый провод. К противоположной клемме необходимо подключить черный провод. Оставшийся провод подключить к средней клемме.
