Регулировка частоты вращения вентилятора очистки молотилки комбайна РСМ-10Б «Дон-1500Б»

Величина воздушного потока, поступающего на очистку, регулируется только при работающей молотилке.

Регулировка оборотов вентилятора очистки производится с места оператора нажатием клавиши на пульте электрогидравлики. Увеличение оборотов вентилятора осуществляется сведением дисков контрпривода вентилятора с помощью гидроцилиндра 2 (рисунок 6.18), а уменьшение - разведением дисков

под действием ремня при открытии запорного клапана в секции управления гидроцилиндром «на слив».

ВНИМАНИЕ! Вариатор обеспечивает полный диапазон регулирования при вытяжке ремня до 3 %.

Числовую величину частоты вращения показывает электронное числовое табло в кабине комбайна.

В конструкции контрпривода вентилятора предусмотрены следующие регулировочные элементы:

- два винта 1, закрепленные на фланце 6, необходимые для установки зазора 2 мм между подвижным и неподвижным дисками, чем предохраняют ремень от преждевременной вытяжки при работе на максимальных оборотах. По мере вытяжки ремня с помощью винтов убирается зазор между дисками, что дает дополнительный запас максимальных оборотов;

- три уменьшенные шайбы 4, установленные на пальцы 5, необходимые для получения дополнительного запаса минимальных оборотов При новом ремне. Для этого необходимо установить шайбы между опорной тарелкой и упорами паль-
цев. По мере вытяжки ремня (более

2 %) шайбы необходимо переставить в исходное положение (между опорной тарелкой и гайками).



6.7.5 Регулировка открытия жалюзи молотилки

Регулировка открытия жалюзи решет осуществляется в зависимости от количества вороха. При небольших нагрузках, когда воздушного потока достаточно, чтобы вынести большую часть легких примесей, жалюзи следует открыть больше, чтобы не допустить потерь зерна. Если при рекомендуемых оборотах крылача вентилятора, при отсутствии потерь, зерно в бункере сорное и сходы в колосовой шнек небольшие, следует уменьшить открытие жалюзи обоих решет до получения требуемой чистоты.

В случае появления потерь недомолотом следует ликвидировать их, раскрыв жалюзи удлинителя. Раскрытие жалюзи осуществляется вращением съемной рукояткой маховика, надетой на винт управления, регулировкой через съемный лючок в левой панели.

Механизм открытия жалюзи верхнего и нижнего решет по конст-

рукции одинаков. Открытие жалюзи происходит при вращении тяги посредством съемного, закрепленного слева на раме молотилки маховика по часовой стрелке. Угол открытия следует контролировать щупом через люк, расположенный на левой панели молотилки в зоне механизмов регулирования открытия жалюзи решет.

Жалюзи решет в закрытом положении должны свободно, без напряжения, прилегать друг к другу. Не допускается прилагать усилия на маховике механизма для закрытия жалюзи.







6.7.6 Регулировка механизма включения и выключения привода наклонной камеры молотилки комбайна РСМ-10Б «Дон-1500Б»

у ВНИМАНИЕ! Включение и выключение механизма производите при частоте вращения вала двигателя, не превышающей 1000 об/мин.

Категорически запрещается включать наклонную камеру при большей частоте вращения вала двигателя.

При включенном механизме ремень не должен касаться кожухов;
кривошип должен пройти верхнюю «мертвую точку», а рычаг 22 (рисунок 6.19) упереться в выступ кронштейна подмоторной рамы.

Постоянство натяжения ремня при вытяжке обеспечивает пружина 7.

Регулировка осуществляется в такой последовательности:

- отрегулируйте плоско-

стность осей ручьев ведущего (отбойного битера) 1 и ведомого (наклонной камеры) 11 шкивов смещением ведомого шкива вдоль вала; допуск плоскостности - не более 2 мм;

- отрегулируйте симметричное расположение рабочей поверхности натяжного шкива 3 относительно ручьев ведущего 1 и ведомого шкива 11 перемещением кронштейна 4 натяжного шкива по пазам и параллельность торцовой поверхности натяжного шкива ведущему и ведомому шкивам установкой регулировочных прокладок 6 при ослаблении затяжки болтов 5. Допуск параллельности - не более 2 мм. После регулировки болты 5 затяните;

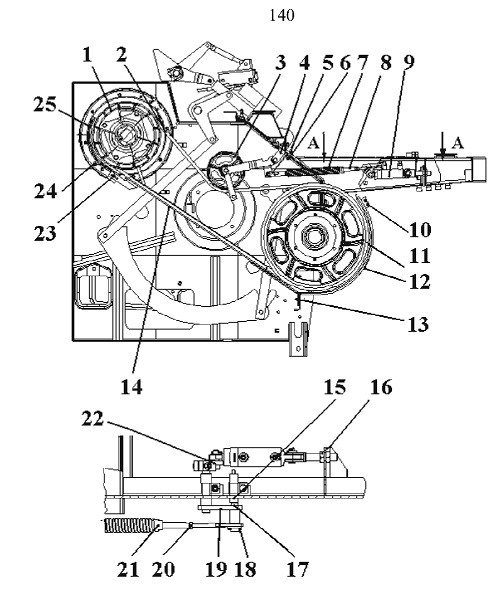

Рисунок 6.19 - Механизм включения и выключения привода наклонной камеры
1-шкив отбойного битера; 2-ремень; 3-натяжной шкив; 4-кронштейн; 5,10,13,23,24-болты; 6— прокладка регулировочная; 7-пружина; 8-тяга; 9-гидроцилиндр; 11-шкив наклонной камеры; 12-кожух поддерживающий; 14-кожух охватывающий; 15-датчик; 16-гайка; 17-магнитодержатель; 18-шплинт; 19-кривошип; 20-контргайка; 21-пробка; 22-рычаг; 25-кожух




- проверьте прогиб в середине ведущей ветви ремня: он должен быть равен 25 - 40 мм при усилии 60 Н (6 кгс). При другой величине прогиба отрегулируйте длину тяги 8. Для этого выньте шплинт 18, снимите тягу 8 с оси кривошипа 19, удерживая ключом пробку 21; вращайте тягу 8 до получения нужного размера. После регулировки наденьте тягу 8 на ось кривошипа 19 и установите шплинт 18;

- гидроцилиндр 9 установите с крайним втянутым положением штока, обеспечив условие, чтобы магни-тодержатель 17, установленный на кривошипе 19, становился напротив датчика 15. При этом рычаг 22 не должен доходить до «мертвой точки». Регулировку и стопорение вилки гидроцилиндра произведите гайками 16;

- отрегулируйте симметричное расположение рабочих поверхностей кожухов 12, 14 и 25 относительно ремня 2 посредством перемещения этих кожухов при ослаблении затяжки крепежных болтов 10, 13, 23, 24. Затирание ремня за кожухи при включенном механизме недопустимо. Установите во включенном положении механизма зазор от 2 до 5 мм между ремнем 2 и кожухами 12, 25 и от

6 до 10 мм между ремнем 2 и кожухом охватывающим 14. После регулировки болты затяните.
