6.8
Эксплуатация рабочего места комбайна РСМ-10Б
«Дон-1500Б»
Кабина устанавливается на четырех амортизаторах. В процессе
эксплуатации необходимо следить за подтяжкой болтов амортизаторов.
Сиденье оператора (рисунок 6.26) регулируется по массе оператора от 60
до 130 кг, высоте в пределах 80 мм, углу наклона спинки назад на 20°;
подлокотники - откидывающиеся. Сиденье также может смещаться
вперед-назад в пределах 150 мм.
Перед началом эксплуатации комбайна или при вводе
его в эксплуатацию после длительного хранения, если усилие на рычаге 2
(рисунок 4.4) рукоятки управления ГСТ превышает 10 кгс, то необходимо:
- отсоединить трос двустороннего действия от рычага управления на насосе
ГСТ;
- проверить из кабины перемещением рычага ГСТ свободный ход троса. При
необходимости разработать трос;
- проверить свободное от руки перемещение рычага управления ГСТ на
гидрораспределителе насоса на угол ориентировочно ±30° Если рычаг не
перемещается свободно вперед-назад от нажатия рукой, то необходимо
разработать его перемещение легким постукиванием молотком,
предварительно смазав маслом поверхность втулки рычага;
- соединить вилку троса с рычагом механизма управления ГСТ, надежно
зафиксировав ось, и проверить работу механизма.

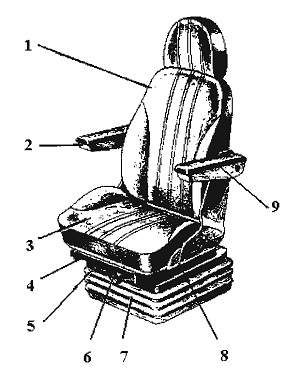

Рисунок 6.26
1-спинка; 2-правый подлокотник; 3-подушка;
4-рычаг регулировки горизонтального перемещения сиденья: 5-рукоятка
регулировки подвески по массе оператора; 6-рычаг регулировки сиденья по
высоте; 7-кожух подвески; 8-рычаг регулировки наклона спинки; 9-левый
подлокотник
