6.9.4
Указания по эксплуатации беспаячного соединения
элементов гидросистемы комбайна РСМ-10Б «Дон-1500Б»
Беспаячное соединение элементов гидросистемы, примененное в конструкции
комбайна, гарантирует надежную герметичность при многократном монтаже и
демонтаже.
Для правильной эксплуатации этих соединений необходимо соблюдать
следующие условия:
- использовать только прецизионные стальные трубы с повышенной точностью
наружного диаметра (ГОСТ 9567-75). Допускается применять трубы по другим
стандартам, но с обязательной калибровкой концов труб (калиброванная
часть трубы должна удовлетворять требованиям ГОСТ
9567-75);
- концы труб должны быть обрезаны под прямым углом к оси трубы.
Допустимое отклонение - не более 0,5°;
- заусенцы с внутренних или внешних поверхностей труб должны быть сняты
(максимальная фаска - 0,2x45°);
- все детали соединения, в особенности резьбы, должны быть смазаны
тонким слоем минерального масла;
- накидную гайку 3 (рисунок 6.27) и врезающееся кольцо 2 надевать на
трубу последовательно, так, чтобы головка врезающегося кольца 2 была
обращена в сторону накидной гайки 3, а режущая кромка - к концу трубы 4,
как указано на рисунке;
- трубу 4 вставлять в корпус проходного штуцера 1
до упора и крепко закручивать накидную гайку 3. Кольцо должно достаточно
глубоко врезаться в трубу и образовать кольцевую канавку. Накидную гайку
3 затягивать ключом с моментом затяжки, указанным в таблице 5.
Таблица 5
Наружный диаметр
трубы, мм |
8 |
12 |
20 |
Момент затяжки, Нм |
20+2 |
40+2 |
60+5 |

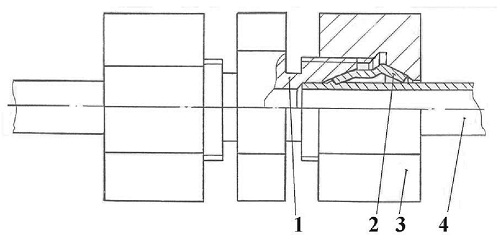

Рисунок 6.27
1-проходнойштуцер; 2-врезающееся кольцо;
3-накидная гайка; 4-труба
Допускается проворачивание кольца на трубе. Если
кольцо перемещается вдоль оси трубы, повторить операцию теми же
моментами затяжки. Повторное использование врезающихся колец, снятых с
трубопроводов, не допускается!
- концы демонтированных труб снова устанавливать на те же корпусные
детали, с которых они были демонтированы;
- трубы с наружным диаметром до 20 мм подсоединять к корпусным деталям
непосредственно во время монтажа;
- для труб с наружным диаметром 20 мм и более производить
предварительное врезание кольца в трубу в тисках. Приспособление для
предварительного врезания в тисках представляет собой зажатый в них
присоединительный конец штуцера;
- после предварительной сборки вручную плотно прикручивать накидную
гайку к корпусной детали;
- поворачивать гайку соответствующим крутящим моментом при помощи
гаечного ключа, под-
держивая корпусную деталь вторым гаечным ключом.
