6.10
Регулировка органов управления комбайна РСМ-10Б
«Дон-1500Б»
6.10.1
Регулировка тормозов комбайна РСМ-10Б
«Дон-1500Б»
В процессе эксплуатации тормоза не требуют
регулировок. Износ фрикционных накладок компенсируется перемещением
поршня со штоком исполнительного гидроцилиндра и заполнением тормозной
жидкостью образовавшегося объема из подпитывающего бачка. Когда толщина
фрикционных накладок уменьшается до 5 мм (для ведущего моста 264 020.1 -
2 мм) или при торможении появятся признаки неполного торможения,
накладки должны быть заменены новыми.
Замена фрикционных накладок для ведущих мостов MB 1500-00.00.000-01, MB
1500-00.00.000-02:
- снять полуоси ведущего моста;
- открутить гайку 10 и контргайку 11 (рисунок
6.28), снять сферическую шайбу 12 и отсоединить рычаг гидроцилиндра 1 от
шпильки
8;
- отсоединить тягу привода стояночного тормоза от рычага стояночного
тормоза 2;
- вывинтить болты 7 крепления корпуса 6 тормоза и снять корпус;
- снять фрикционные накладки 4, 5 и заменить на новые, установив шарики
в глубокие лунки. Если толщина накладок составляет
7-9 мм, шарики переставить в мелкие лунки, не меняя накладок;
- установить и закрепить корпус 6 тормоза, ввинтив болты 7;
- соединить рычаг гидроцилиндра 1 со шпилькой 8, установив сферическую
шайбу 11, и закрутить гайку 10 так, чтобы поршень уперся в дно
гидроцилиндра 3;
- открутить гайку 10 на 4-5 оборотов, при этом ход шпильки 8 должен быть
5-7 мм:
- закрутить контргайку 9;
- соединить тягу привода стояночного тормоза с
рычагом стояночного тормоза 2;
- установить полуоси.
В процессе эксплуатации необходимо следить за уровнем тормозной жидкости
в подпитывающих бачках. Нормальным считается уровень, отстоящий от
верхней кромки бачка на 15-20 мм.

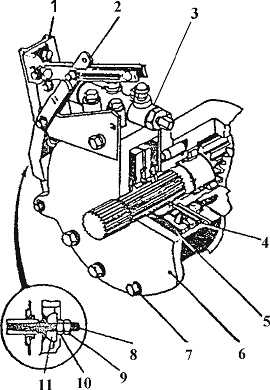

Рисунок 6.28
1-рычаг гидроцилиндра; 2-рычаг стояночного
тормоза; 3-гидроцилиндр; 4, 5-
фрикционные накладки; 6-корпус; 7-болт; 8-шпилька; 9-контргайка;
10-гайка; 11-сферическая шайба
