Регулировка механизма включения и выключения привода молотилки комбайна РСМ-10Б «Дон-1500Б»

Управление механизмом включения и выключения привода молотилки осуществляется гидроцилиндром. Принцип действия аналогичен
механизму включения и выключения привода наклонной камеры. ВНИМАНИЕ! Включение/ выключение механизма производите при частоте вращения вала двигателя, не превышающей 1000 мин"1.

Механизм необходимо выключать перед остановкой двигателя!

Регулировка механизма включения и выключения привода молотилки производится в следующей последовательности:

- установите зазор В (рисунок 6.20) между боковиной кронштейна механизма натяжения и наружным диаметром шкива двигателя от 17 до 23 мм; допуск параллельности общей прилегающей плоскости поверхностей Д и Е относительно поверхности Г не должен превышать 2 мм. Регулировки производите установкой регулировочных прокладок 14 между опорным кронштейном механизма натяжения 1 и опорной поверхностью опоры рамы 10;

- установите натяжной шкив симметрично по отношению к ширине приводного ремня. Положение регулируйте смещением кронштейна 2 (рисунок 6.21) по пазам относительно рамы, к которой он крепится;

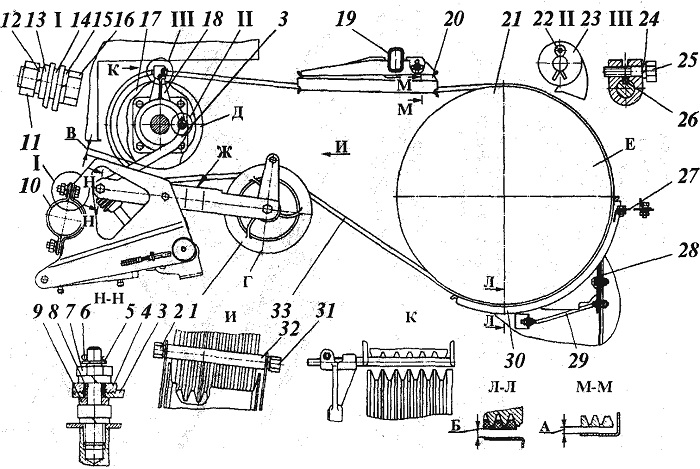

Рисунок 6.20 - Механизм включения и выключения привода молотилки

1-механизм натяжения; 2,16,25,31-болты; 3-тяга; 4-рифленая шайба; 5,13,15,23-шайбы; 6.22-шплинты; 7,11-гайки; 8,12,24-шайбы плунжерные; 9-втулка; 10-опора рамы; 14-прокладка регулировочная; 17-шкив ведущий двигателя; 18-подъемник; 19,27,28-кронштейны; 20,30-кожухи; 21-шкив ведомый (отбойного битера); 26-шпонка; 29-шпренгель; 32-ось; 33-ремень приводной; А=(8-12) мм - зазор между кожухом 20 и нижним основанием ремня при включенном механизме; Б=(3-6) мм - зазор между кожухом 30 и ремнем 33 при включенном механизме; В=(17-23) мм; Г,Д,Е-поверхности шкивов; Ж-поверхность рычага натяжного шкива



Рисунок 6.21 - Механизм натяжения

1-гидроцилиндр; 2-кронштейн; 3-шкив натяжной; 4, 6-болт; 5-стопорный винт; 7-ось; 8-гайка; 9-датчик; 10-кривошип; 11-пружина; 12-рычаг

- установите зазор А (рисунок 6.20) между кожухом 20 и нижним основанием ремня от 8 до 12 мм. Регулировку производите перемещением кожуха 20 относительно опорного кронштейна 19. Болты после регулировки затяните;

- установите зазор Б между кожухом 30 и ремнем 33 от 2 до 6 мм. Регулируйте его перемещением кожуха 30 относительно опорных кронштейнов. Болты после регулировки затяните;

- установите подъемник 18 симметрично относительно ширины приводного ремня. Регулировку производите смещением подъемника при отпущенном болте 25. После регулировки болт затяните. Подъемник при отключенном механизме должен быть отклонен от вертикали в сторону задней части комбайна на

6-10 мм (по верхней точке). Это достигается изменением положения тяги 3 путем перемещения ее относительно рифленой шайбы 4 при ослаблении гайки 7. После регулировки затяните гайку. Если длина паза на тяге недостаточна для регулирования заданного положения подъем-
ника, необходимо ослабить стопорный винт 5 (рисунок 6.21) пружины натяжения и вращать ось 7 до нужного положения подъемника. После регулировки закрутите стопорный винт и законтрите его гайкой 8;

- проверьте прогиб в середине ведущей ветви (при снятом кожухе 20). При усилии 60 Н (6 кгс) прогиб должен быть равен 10-15 мм.
