6.5

Порядок работы жатки комбайна РСМ-10Б «Дон-1500Б»

6.5.1 При работе с жаткой с копированием рельефа поля выполните следующее:

- освободите уравновешивающий механизм, для чего установите штыри 1 (рисунок 6.5) в стойках 2 корпуса (вид Б);

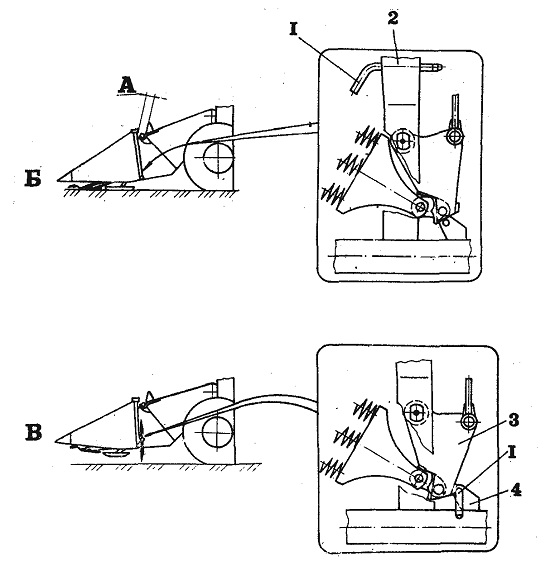

Рисунок 6.5
1-шырь; 2-стойка корпуса; 3-рычаг; 4-кронштейн
Б - при работе с копированием рельефа поля: жатка опирается на башмаки, штыри 1 установлены в стойках 2 корпуса, зазор А равен 85-90 мм;
В - при работе без копирования рельефа поля или при транспортировании на небольшие расстояния с поднятой жаткой: штыри 1 установлены в отверстиях кронштейнов 4; рычаги 3 опираются на штыри







-                  установите необходимую высоту среза стеблей Н (рисунок 6.6) путем перестановки копирующих башмаков в соответствии с таблицей 3 и рисунком;

Таблица 3

Высота среза стеблей Н, мм

Совмещение отверстий (рисунок 6.6)

на рычаге 7

на ушке 5

50

Б

4

100

А

3

145

Б

2

185

А

1

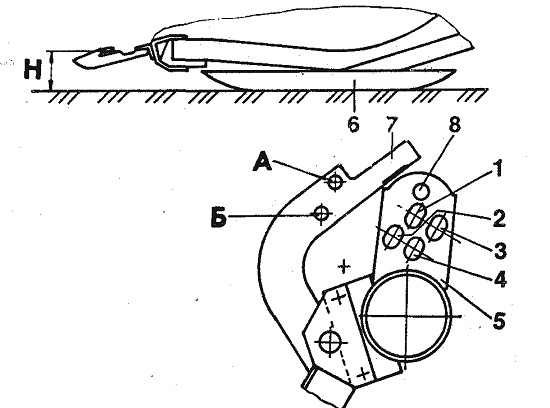

Рисунок 6.6 - Установка копирующих башмаков
1,2,3,4-отверстия ушка; 5-ушко; 6-башмак; 7-рычаг; 8-штырь-предохранитель; А, Б-совмещаемые отверстия; Н-высота среза стеблей







-

опустите жатку на почву так, чтобы между упорами был зазор А (рисунок 6.5) в пределах 85-90 мм (при таком зазоре копирование жаткой рельефа поля происходит в полном диапазоне).

6.5.2 При работе жатки без копирования рельефа поля выполните следующее:

- установите штырь 1 (рисунок 4.5) в отверстие кронштейна 4 так, чтобы рычаг 3 опирался на штырь;

- поднимите жатвенную часть на необходимую высоту среза стеблей.





6.5.3 Положение мотовила по высоте и выносу регулируется с помощью гидроцилиндров и зависит от условий уборки и вида убираемой культуры. Рекомендации по установке мотовила изложены в п.6.5.6 и показаны на рисунке 6.7. Наклон граблин мотовила устанавливается автоматически в зависимости от величины выноса мотовила.

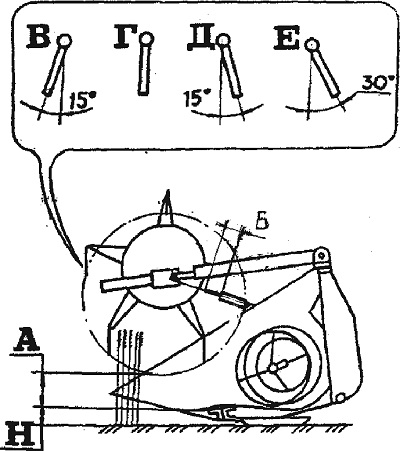

Рисунок 6.7-Схема установки мотовила при работе жатки
А - величина расположения граблин по высоте; Б - величина выступающей части штока гидроцилиндра перемещения мотовила по горизонтали; В,Г,Д,Е - положение граблин, Н - высота среза стеблей






Ежесменно перед началом работы необходимо проверять синхронность работы гидроцилиндров подъема мотовила и перемещения его по горизонтали: при работающем двигателе несколько раз поднимите и опустите мотовило, а также переместите его вперед и назад.

Частота вращения мотовила регулируется с помощью вариатора в зависимости от скорости движения комбайна.

Для обеспечения надежной работы вариатора необходимо, чтобы шкивы располагались в одной плоскости при среднем положении ремня в шкивах. Пе-рекос ведущего шкива относительно ведомого устраняют с помощью натяжного винта и поворота опорной плиты 3 (рисунок 6.8). Усилие натяжения вариа-торного ремня считается нормальным, если прогиб его ветви равен 8-10 мм при усилии 4 кгс. Если натяжение ремня не соответствует заданным величинам, переведите ремень так, чтобы он занимал на ведомом шкиве максимальный диаметр, затем, вращая гайки 1, 5, добейтесь нормального натяжения ремня.

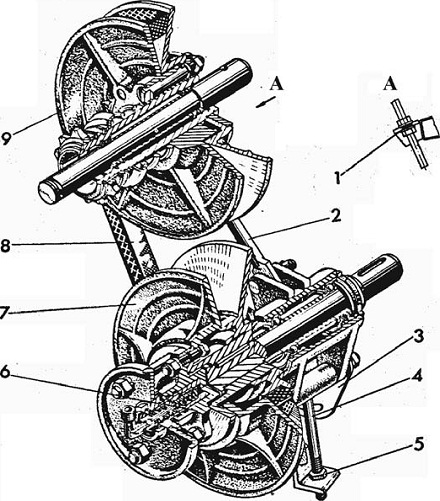

Рисунок 6.8
1, 5-гайки; 2, 4-натяжиые винты; 3-опорная плита; 6-гидроцилиндр; 7-шкив ведущий; 8-ремень клиновой; 9-шкив ведомый







Положение мотовила и его частота вращения должны быть выбраны с таким расчетом, чтобы граблины мотовила активно захватывали (поднимали) стебли. Подводили их к режущему аппарату и шнеку.

При любых положениях мотовила зазор между пальцами граблин и режущим аппаратом должен быть не менее 25 мм. Если зазор меньше или мотовило перекошено относительно режущего аппарата, отрегулируйте его положение путем вращения вилок на штоках гидроцилиндров.

При задевании крайними граблинами мотовила боковин жатки необходимо переместить мотовило относительно боковин путем перестановки регулировочных шайб 12 (рисунок 6.9).

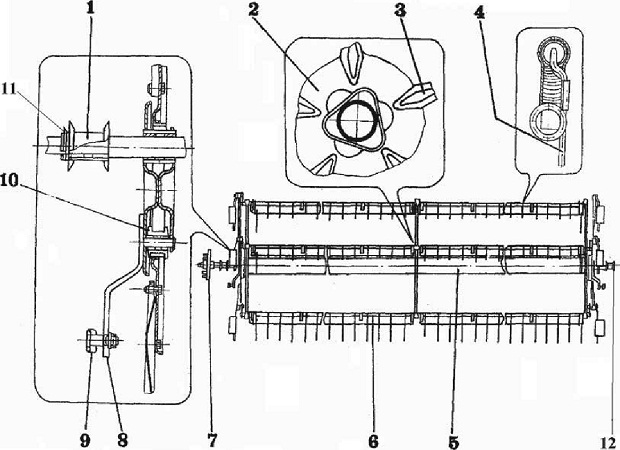

Рисунок 6.9
1-подшипник; 2-диск; 3-луч; 4-зуб (палец граблины); 5-труба центральная; 6-граблина; 7-муфта предохранительная; 8-поводок; 9-палец; 10-эксцентриковый механизм; 11-установочное кольцо; 12-регулировочная шайба




Для этой цели:
- отпустите откидные болты крепления подшипников мотовила и поверните крышки подшипников;

- снимите ограждение цепного привода мотовила, цепь, предохранительную муфту;

- с помощью грузоподъемного устройства приподнимите мотовило;

- с правой стороны мотовила открутите торцевой болт, снимите наружные шайбы 12 и подшипник 1, переставьте шайбы в сторону увеличения зазора между граблинами и правой боковиной, затем установите подшипник и закрутите болт;

- с левой стороны мотовила снимите установочное кольцо 11, наружные шайбы и подшипник, переставьте шайбы в сторону увеличения зазора между граблинами и левой боковиной, затем установите подшипник и установочное кольцо 11;

- опустите мотовило на поддержки, закрепите крышки подшипников откидными болтами, затем установите предохранительную муфту и цепь, отрегулируйте натяжение цепи и закрепите ограждение цепного привода;

- прокрутив мотовило, убедитесь в его правильной регулировке.
6.5.4 При уборке полеглых хлебов на полях, засоренных камнями, рекомендуется настроить жатку следующим образом:

- установите копирующие башмаки на высоту среза 145 мм;

- вкрутите вилки в штоки гидроцилиндров подъема мотовила с таким расчетом, чтобы между пальцами граблин и режущим аппаратом был зазор 25 мм (межосевое расстояние левого гидроцилиндра должно быть 606 мм, правого - 668 мм);

- переместите мотовило в переднее крайнее положение на полный ход штоков гидроцилиндров;

- установите частоту вращения мотовила от 20 до 30 мин"1, а скорость движения комбайна - от 1,5 до 2,2 км/ч.

6.5.5 В нормальных условиях уборки положение шнека и его пальчикового механизма не оказывает существенного влияния на технологический процесс уборки, и поэтому зазор А, равный 10-15 мм (рисунок 6.10), между шнеком и днищем, а также зазор Б, равный 12-20 мм, между пальцами пальчикового аппарата и

днищем и днищем являются исходными (см. п.6.5.6). Если имеются случаи забивания шнека хлебной массой, то указанные зазоры следует увеличить.

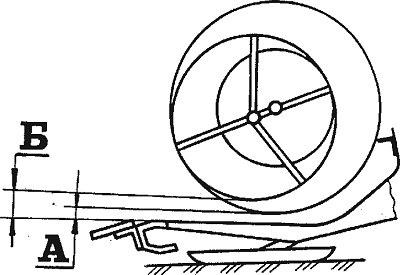

Рисунок 6.10 - Схема расположения шнека и его пальчикового механизма при
работе жатки
А-зазор между спиралями шнека и днищем корпуса; Б-зазор между пальцами пальчикового механизма и днищем корпуса
