6 ПРАВИЛА ЭКСПЛУАТАЦИИ И РЕГУЛИРОВКИ



6.1

Транспортирование в хозяйство комбайна РСМ-10Б «Дон-1500Б»

Перегонять подготовленный комбайн в хозяйство должен опытный механизатор, хорошо знающий устройство и правила эксплуатации комбайна, а также особенности рельефа местности.

Во время транспортирования комбайна необходимо внимательно следить за состоянием дороги. Переезд комбайна через препятствия (бревна, рвы и т.п.) допускается только на первой передаче, при этом необходимо следить, чтобы не повредились кожух вентилятора и зерновой шнек.

Спускаться с горы можно только на первой передаче. При спуске комбайна с уклона горы в прямом направлении надо тормозить двигателем и дополнительно пользоваться тормозами. При остановке на уклоне затормозите комбайн стояночным тормозом, установите под колеса подставки. Допускается
угол уклона 12°; при большем угле стоянка не разрешается.

При перегоне комбайна должны быть включены задние фонари и сигнальный проблесковый маяк.

Жатку в хозяйство следует транспортировать автомобильным транспортом или в тележке для перевозки жатки.

При транспортировании жатки на тележке у тележки должны быть включены задние фонари.

При перегоне комбайна с подборщиком необходимо замкнуть обоймы 10, 12 (рисунок 5.19) фиксатором 11 для предотвращения раскачивания подборщика.

ВНИМАНИЕ! Перегон ком-

1 с разомкнутой обоймой приводит к поломке подборщика.





6.2 Подготовка жатвенной части

6.2.1 Порядок стыковки жатки с наклонной камерой:

- а) установите жатку с проставкой на башмаки и винтовые опоры 8 (рисунок 6.1) на ровной площадке. Разгрузите пружинные блоки 2, 6, установите штырь 1 (рисунок 3.48) в вырезе рычага 2 и от-верстии кронштейна, замкнув механизм уравновешивания;


- б) подведите комбайн к жатке так, чтобы захваты (крюки) 1 (рисунок 6.2) наклонной камеры по пали под трубу 2 проставки; поднимите жатку, затем с помощью крючков 4 жестко соедините наклонную камеру с проставкой;

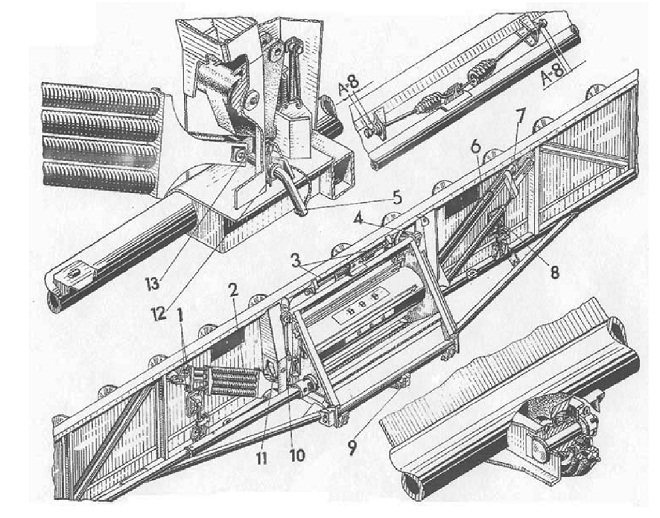

Рисунок 6.1
1, 7-болты натяжные; 2, 6-пружинные блоки; 3-растяжки; 4-подвеска регулируемая; 5-штырь; 8- винтовая опора; 9-шарнир центральный; 10-подвеска левая; 11-рычаг; 12-кронштейн; А-зазор между головкой растяжки и опорой

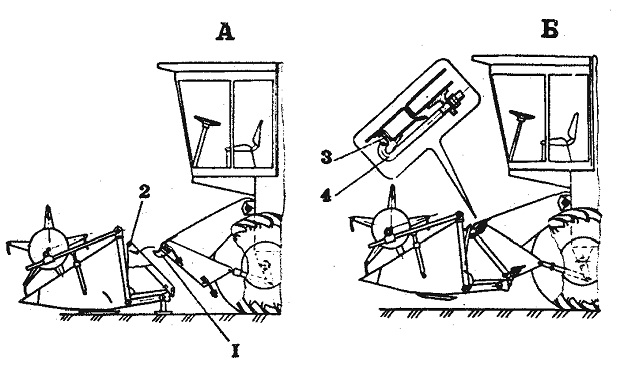

Рисунок 6.2
А - перед началом стыковки; Б - после завершения стыковки 1 -захват; 2-труба проставки; 3-зацеп; 4-крючок







- в) соедините гидросистему жатки с гидросистемой комбайна;

- г) установите винтовые домкраты в транспортное положение;

- д) опустите жатку на башмаки и соедините штоки гидроцилиндров перемещения мотовила с пальцами на ползунах мотовила;

- е) с целью устранения перекосов мотовила прокачайте гидросистему, для чего несколько раз переместите мотовило по высоте и выносу. Если при прокачке не исчезнет перекос по высоте или выносу, то открутите примерно на пол-оборота штуцер гидроцилиндра, который отстает в движении, слейте часть масла вместе с воздухом, попавшим в гидросистему, затем закрутите штуцер;

- ж) отрегулируйте уравновешивающий механизм жатки, для чего:

- освободите механизм уравновешивания, установив штыри 5 (рисунок 6.2) в стойку корпуса жатки;

- поднимите жатку так, чтобы башмаки не касались почвы (по-
перечные растяжки должны свободно провисать);

- вкрутите натяжные винты в пружины растяжек 3 так, чтобы между головками винтов и опорными поверхностями сферических подпятников образовался зазор А, равный примерно 8 мм;

- переместите мотовило к корпусу жатки и опустите его в крайнее положение;

- вращая натяжные болты 1 и

7 пружинных блоков, отрегулируйте механизмы так, чтобы нагрузка на почву составляла примерно 30-40 кгс. При этом жатка, не зависая, должна опускаться до упора рычагов

11 в кронштейны 12 (если рычаги не упираются в кронштейны, то следует ослабить натяжение пружинных блоков);

- з) проверьте с помощью щупа и визуально состояние уплотнений в зоне между жаткой и проставкой (в зоне боковых щитков зазоры могут быть не более 1,5 мм, в зоне переходного щитка зазоры не допускаются);

- и) проверьте наличие масла в механизме привода режущего ап-парата и при необходимости долейте масло;

к) включите рабочие органы и обкатайте их вхолостую в течение 5-10 мин, при этом следите, чтобы пальцы граблин мотовила не касались режущего аппарата.

6.3 Подготовка измельчителя-разбрасывателя

6.3.1 Подготовка измельчителя-разбрасывателя к работе по схеме № 1 (измельчение и разбрасывание незерновой части урожая)

Установите приводные ремни

3 (рисунок 5.39) привода измельчающего барабана на шкивы заднего контрпривода 4 и блока измельчителя 8 и произведите натяжение роликом натяжного устройства 2, рычаг которого закреплен на оси обводного шкива 6.

Ручкой 2 (рисунок 6.3) рас-фиксируйте поворотный щиток 1 (рисунок 6.4), рычагом 1 (рисунок

6.3), поверните его в положение А (рисунок 6.4) и зафиксируйте. Верхний поворотный щиток 5 установите вдоль задней стенки капота и зафиксируйте ручкой 4 (рисунок 6.3).

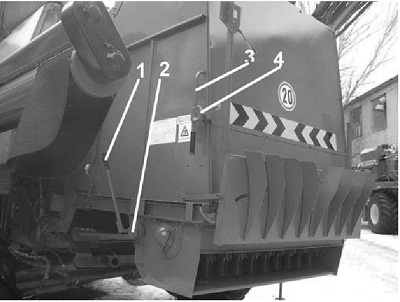

Рисунок 6.3

1,3-рычаги; 2,4-ручки









Установите разбрасыватель

4 (рисунок 6.4) в рабочее положение, обеспечивающее необходимую ширину разброса. Для этого необходимо при помощи регулировочных планок 11 (рисунок 5.39) установить разбрасыватель на нужный угол разбрасывания, а направляющие 9 при помощи ручек 10 установить на нужную ширину разброса.

6.3.2 Подготовка измельчителя-разбрасывателя для работы по схеме № 2 (укладка неизмельченной соломы в валок)

Отключите привод измельчающего барабана. Для этого отпустите пружину ролика натяжного устройства 2 (рисунок 5.39) и ослабьте натяжку ремней. Снимите ремни со шкивов заднего контрпривода 4 и блока измельчителя 8, наденьте ремни на обечайки 1 и 5 и в таком положении зафиксируйте их при помощи ролика натяжного устройства 2.

Рычагом 3 (рисунок 6.3) поверните верхний поворотный щиток

5 (рисунок 6.4) в положение Б и зафиксируйте ручкой 4 (рисунок 6.3).

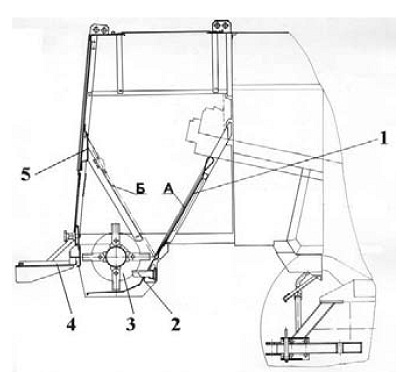

Рисунок 6.4 - Схема переналадки измельчителя-разбрасывателя

1-поворотный щиток; 2-противорежущее устройство; 3-блок измельчителя; 4-разбрасыватель; 5-верхний поворотный щиток;

А - положение щитков 1, 5 в исполнении измельчителя-разбрасывателя;

Б - положение щитков 1, 5 в исполнении капота-укладки валка











Ручкой 2 расфиксируйте поворотный щиток 1 (рисунок 6.4) и при помощи рычага 1 (рисунок 6.3) поверните его в положение Б (рисунок
6.4), зафиксируйте.

Отключите канал контроля оборотов измельчителя-

разбрасывателя переключателем на задней стенке блока БИСЧ.

6.3.3 При выполнении соответствующей технологии изменение степени измельчения незерновой части урожая различных культур достигается при помощи поворота противорежущего устройства 2 (рисунок 6.4). После поворота все болты затянуть.

6.3.4 По окончании работы необходимо очистить рабочие органы измельчителя-разбрасывателя от растительных остатков и осмотреть их состояние.

.3.5 Перед остановкой комбайна, при работающей молотилке в режиме укладки незерновой части урожая в валок (поворотный щиток измельчителя-разбрасывателя установлен для укладки соломы в валок), во избежание накопления соломы внутри капота и возможной поломки
рабочих органов молотилки, механизатор должен уменьшить скорость в 2 раза за 10 м до полной остановки комбайна.

6.3.6 После вынужденной внезапной остановки комбайна произвести перемещение комбайна назад на расстояние не менее трех метров со скоростью до 2 км/ч, растягивая образующуюся копну, обеспечивая при этом свободный выход соломы из молотилки комбайна.
