4.18

Гидрозамок автомобильного крана КС-45717А-1

Гидрозамки служат для запирания поршневых полостей гидроопор (гидроцилиндров вывешивания крана).

Гидрозамки установлены непосредственно на всех гидроопорах.

Устройство гидрозамка показано на рисунке 4.17.

При выдвижении штока гидроопоры рабочая жидкость от гидрораспределителя поступает в отверстие А, открывает обратный клапан 5 и через отверстие А1 поступает в поршневую полость гидроопоры. При отсутствии давления в полостях А, X И X] клапан запирает поршневую полость гидроопоры.

При втягивании штока гидроопоры рабочая жидкость от гидрораспределителя поступает в отверстие X гидрозамка и через отверстия Xi направляется в штоковую полость гидроопоры. Под давлением рабочей жидкости плунжер 4 перемещается вправо (по рисунку), нажимает на клапан 5, открывая проход рабочей жидкости из поршневой полости гидроопоры в отверстие А гидрозамка и далее на слив.

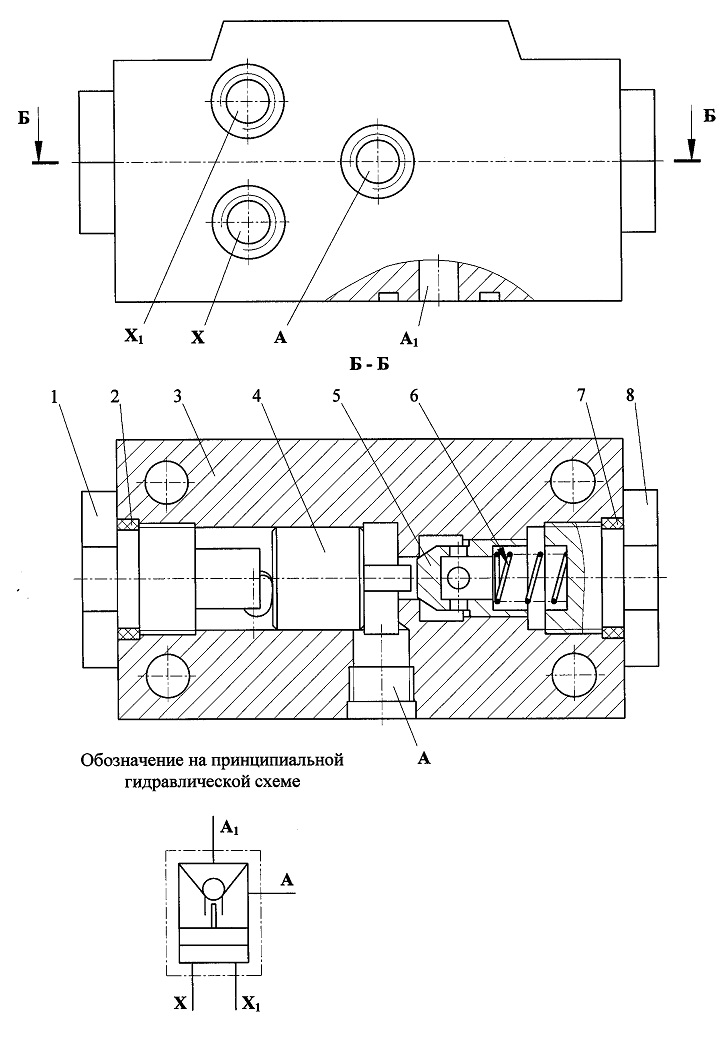

Рисунок 4.17 - Гидрозамок

1,8- пробки;

2,1 - кольца уплотнительные;

3 - корпус;

4- плунжер;

5 - клапан;

6 - пружина

А - напор от гидрораспределителя при выдвижении штока гидроопоры;

A1 - к поршневой полости гидроопоры; X - напор от гидрораспределигеля при втягивании штока гидроопоры;

X1 - к штоковой полости гидроопоры
