Гидроклапан-регулятор установлен на входе рабочей жидкости в верхний
гидрораспределитель и служит для защиты гидросистемы исполнительных
механизмов крана от перегрузки, а также останова соответствующего
механизма при срабатывании приборов безопасности.
Номинальное давление настройки, МПа
(кгс/см2)..............................20 (200)
Номинальное напряжение электромагнита,
В.....................................24

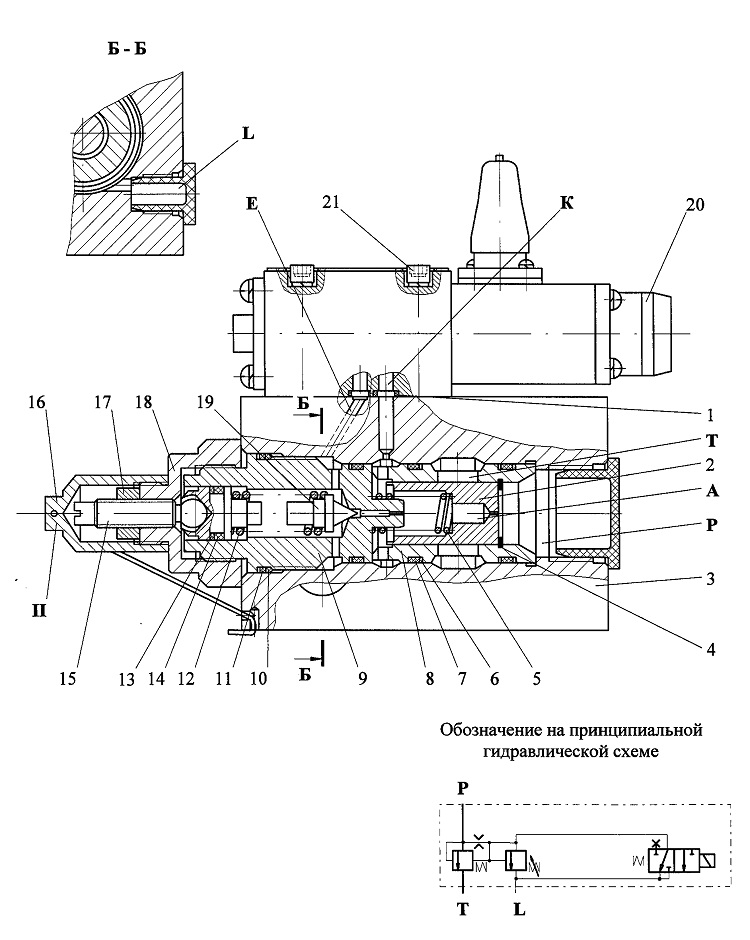

В состав гидроклапана-регулятора входят гидрораспределитель I (рисунок
4.13) с электрическим управлением, двухкаскадный предохранительный
гидроклапан II (включающий в себя клапан вспомогательный 19 и основной
клапан 2).
Рабочая жидкость от насоса подводится в полость Р.
Пока усилие, создаваемое давлением, действующим на вспомогательный
клапан 19, не превышает усилие пружины 12, основной клапан 2
удерживается пружиной 5 в положении, указанном на рисунке, перекрывая
выход рабочей жидкости на слив. Полость К заперта гидрораспределителем
I.
При давлении в гидросистеме выше давления настройки предохранительного
клапана II клапан 19 открывается и рабочая жидкость из полости А
поступает на слив. Давление в полости А понижается, при этом равенство
сил, действующих на клапан 2, нарушается и он под действием давления в
полости Р соединяет линию напора со сливом, что приводит к уменьшению
давления в гидросистеме до величины настройки гидроклапана II.
При понижении давления в гидросистеме ниже давления настройки
предохранительного гидроклапана, клапан 19 перекрывает сливной канал,
давления в полостях Р и А выравниваются, и клапан 2 перекрывает выход
рабочей жидкости на слив.
Настройка предохранительного клапана производится винтом 15.
При срабатывании приборов безопасности снимается напряжение с
электромагнита гидрораспределителя I. При этом полость А через каналы Е
и К соединяется с дренажем L, вследствие чего основной клапан 2
открывается и рабочая жидкость под малым давлением поступает на слив в
гидробак. Кнопка 20 предназначена для ручного переключения
гидрораспределителя I.
