Гидроцилиндр выдвижения выносной опоры автомобильного крана КС-45717А-1

Гидроцилиндр предназначен для выдвижения (втягивания) выносной опоры.

Техническая характеристика
Диаметр поршня, мм...............................................................................63

Диаметр штока, мм.................................................................................40

Ход поршня, мм.......................................................................................1680

Давление номинальное, МПа (кгс/см2).................................................12 (120)
Устройство гидроцилиндра показано на рисунке 4.6.

При подводе рабочей жидкости в отверстие А происходит выдвижение штока, а при подводе в отверстие Б - втягивание штока гидроцилиндра.

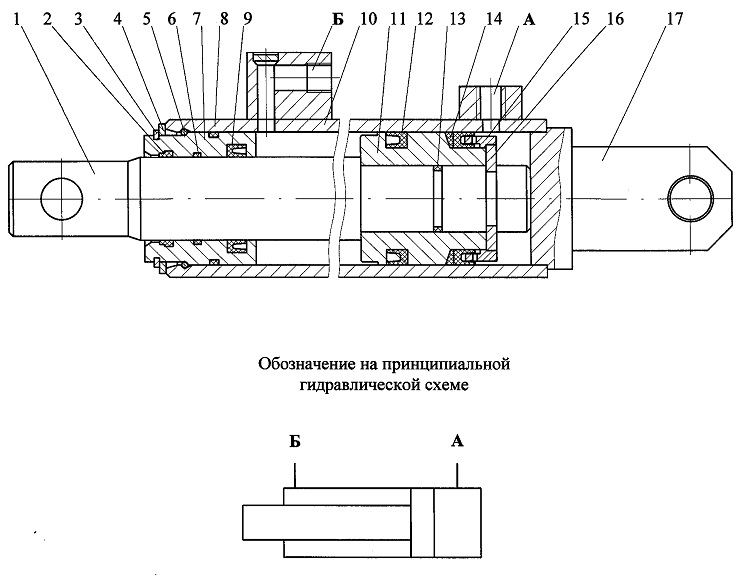

Рисунок 4.6 - Гидроцилиндр выдвижения выносной опоры



1-

шток;

9, 12-

манжеты;

2-

грязесъемник;

10-

гильза;

3,5-

кольца стопорные;

11-

поршень;

4-

шайба;

14-

кольцо защитное;

6, 8, 13 -

кольца уплотнительные;

15-

манжетодержатель;

7-

втулка направляющая;

16-

сегмент;





17-

проушина

А-

на выдвижение штока







Б - на втягивание штока










4.9 Гидроопора автомобильного крана КС-45717А-1 (гидроцилиндр вывешивания крана)



Гидроопора предназначена для вывешивания крана на выносных опорах.

Техническая характеристика
Диаметр поршня, мм...............................................................................125

Диаметр штока, мм.................................................................................100

Ход поршня, мм.......................................................................................580

Давление номинальное, МПа (кгс/см2).................................................16 (160)
Устройство гидроопоры показано на рисунке 4.7.

При подводе рабочей жидкости в отверстие А происходит выдвижение штока, а при подводе в отверстие Б - втягивание штока гидроопоры.

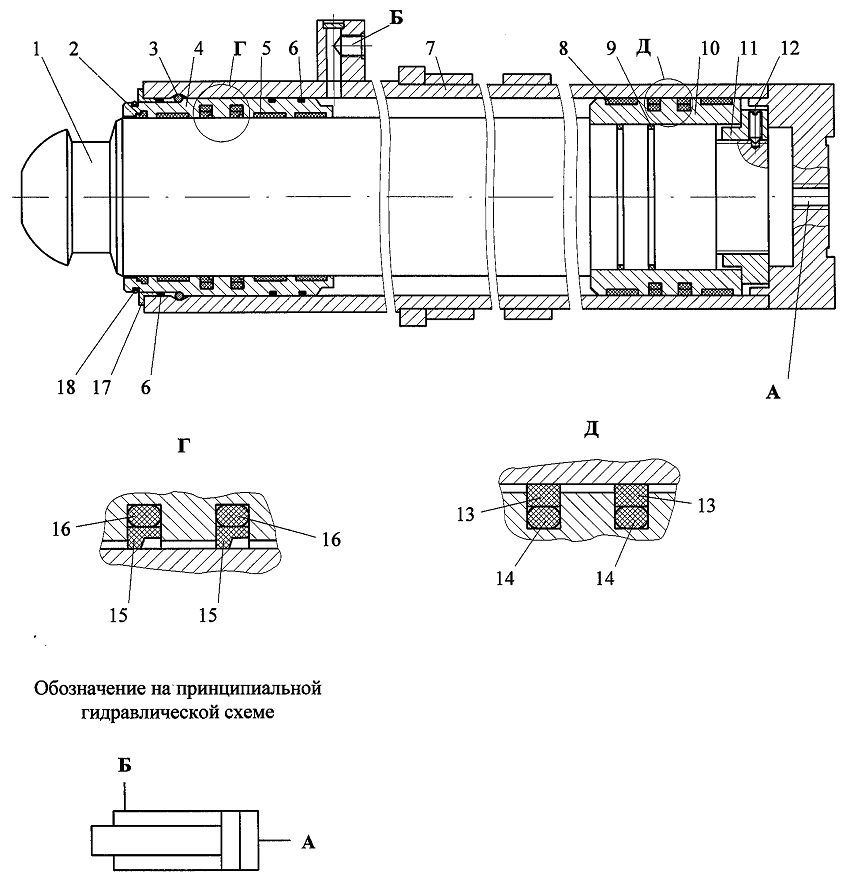

Рисунок 4.7 - Гидроопора (гидроцилиндр вывешивания крана)

1 - шток;

2- грязесъемник;

3,18- кольца стопорные;

4 - втулка направляющая;

5, 8 - кольца опорные;

6, 9 - кольца уплотнительные;

7- корпус;

10- поршень;

11 - гайка;

12- винт;

13, 15 - кольца профильные;

14,16- кольца резиновые поджимные; 17 - кольцо;
А - на выдвижение штока; Б - на втягивание штока
