4.11

Гидроцилиндр выдвижения стрелы автомобильного крана КС-45717А-1

Гидроцилиндр предназначен для выдвижения (втягивания) секций телескопической стрелы.

Техническая характеристика
Диаметр поршня, мм...............................................................................125

Диаметр штока, мм.................................................................................100

Ход поршня, мм.......................................................................................6000

Давление номинальное, МПа (кгс/см2).................................................20 (200)
Устройство гидроцилиндра показано на рисунке 4.9.

При подводе в отверстие А рабочая жидкость по каналу Д в штоке 7 и через отверстие Ж в поршне 4 поступает в поршневую полость Ai гидроцилиндра, гильза 1 перемещается влево относительно штока, при этом рабочая жидкость из штоковой полости через трубу 19 уходит на слив через отверстие Б. При подводе рабочей жидкости в отверстие Б происходит перетечка рабочей жидкости в порядке, обратном вышеописанному, и гильза 1 перемещается вправо относительно штока.

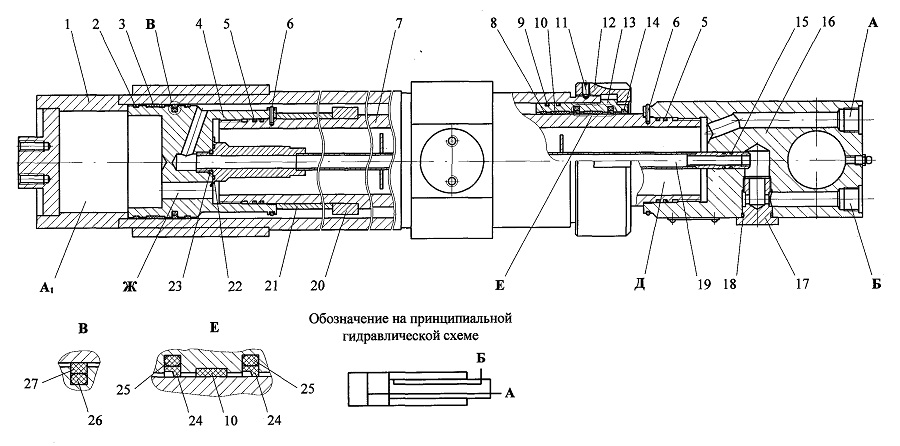

Рисунок 4.9 - Гидроцилиндр выдвижения стрелы

1 - гильза;

2, 8 - вкладыши направляющие; 3,10 - вкладыши опорные;

4- поршень;

5, 9, 15, 18,22, 23 - кольца уплотнительные;

6 - кольцо стопорное;

7- шток;

11 - винт стопорный;

12- гайка;

13 - втулка направляющая; 14- грязесъемник;

16 - проушина;
А - на выдвижение гильзы;

Б - на втягивание гильзы

17- пробка;

19- труба;

20- кольцо;

21 - втулка проставная;

24 - кольцо профильное уплотнительное; 25, 26 - кольца резиновые поджимные;

27 - кольцо уплотнительное

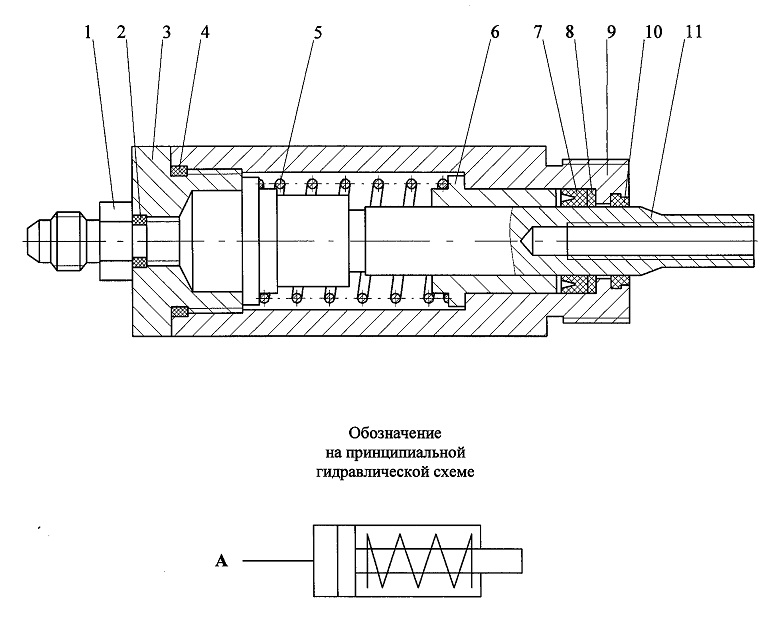

Рисунок 4.10 - Размыкатель тормоза лебедки

А - к гидрораспределителю

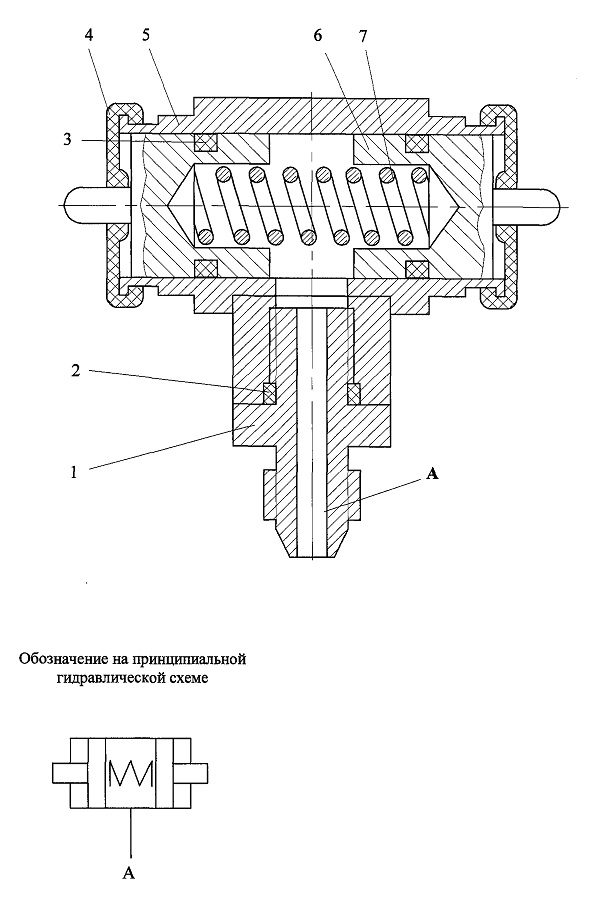

Рисунок 4.11 - Размыкатель тормоза механизма поворота

1 - штуцер;

2, 3 - кольца уплотнительные; 4- уплотнение;

5 - корпус;

6 - плунжер;

7 - пружина

А- к гидрораспределителю
