Клапан предохранительный автомобильного крана КС-45717А-1

Клапан предохранительный (рисунок 4.16) служит для защиты гидроцилиндра выдвижения (втягивания) секций стрелы от перегрузки путем перепускания части потока рабочей жидкости из напорной линии в сливную.
Техническая характеристика

Условный проход, мм............................15

Давление номинальное, МПа (кгс/см2) ....20

Поток номинальный, л/мин...................160

Рабочая жидкость от насоса через гидрораспределитель подводится в полость А1 клапана предохранительного. При величине давления в гидроцилиндре выше давления настройки предохранительного клапана открывается основной клапан 16, который перепускает часть потока рабочей жидкости через полость Т в сливную линию.

Регулировка клапана производится винтом 6. Устройство и работа предохранительного клапана приведены в разделе 4.14 «Гидроклапан-регулятор».

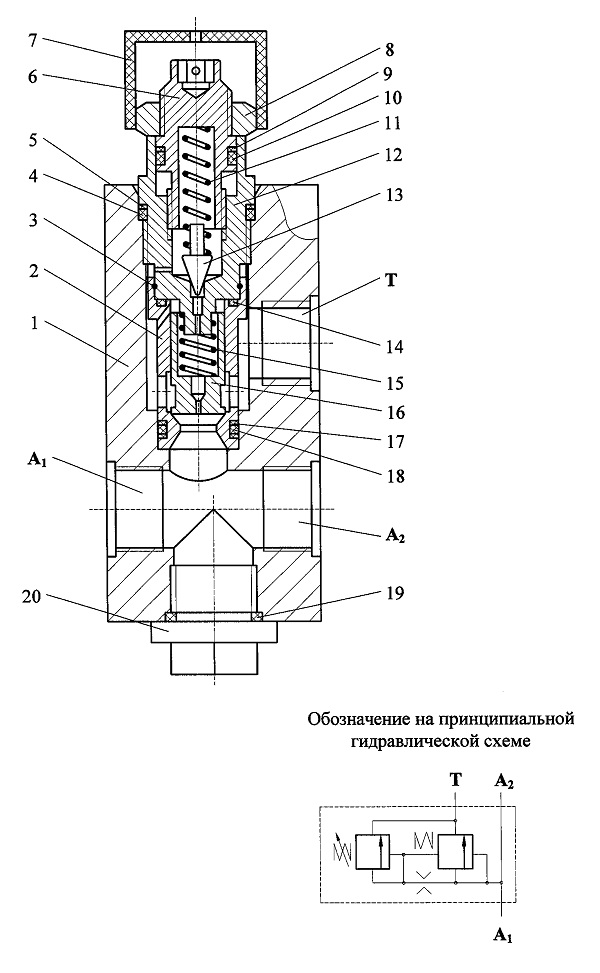

Рисунок 4.16 - Клапан предохранительный

1 - корпус;

2, 12 - втулки;

З - кольцо запорное;

4,10,14,18,19- кольца уплотнительные; 5, 9, 17 - кольца защитные;

6- винт регулировочный;

7 - крышка;

8 - контргайка;

11,15- пружины;

13 - клапан вспомогательный; 16- клапан основной;

20- пробка
A1 - напор от гидрораспределигеля;

А2 - к обратному управляемому клапану гидроцилиндра выдвижения (втягивания) стрелы;

Т- слив
