Гидроцилиндр подъема стрелы автомобильного крана
КС-45717А-1
Гидроцилиндр предназначен для подъема (опускания) стрелы.
Техническая характеристика
Диаметр поршня,
мм...............................................................................220
Диаметр штока,
мм.................................................................................160
Ход поршня,
мм.......................................................................................2000
Давление номинальное, МПа
(кгс/см2).................................................16 (160)
Устройство гидроцилиндра показано на рисунке 4.8.
При подводе рабочей жидкости в отверстие А происходит выдвижение штока,
а при подводе в отверстие Б - втягивание штока.

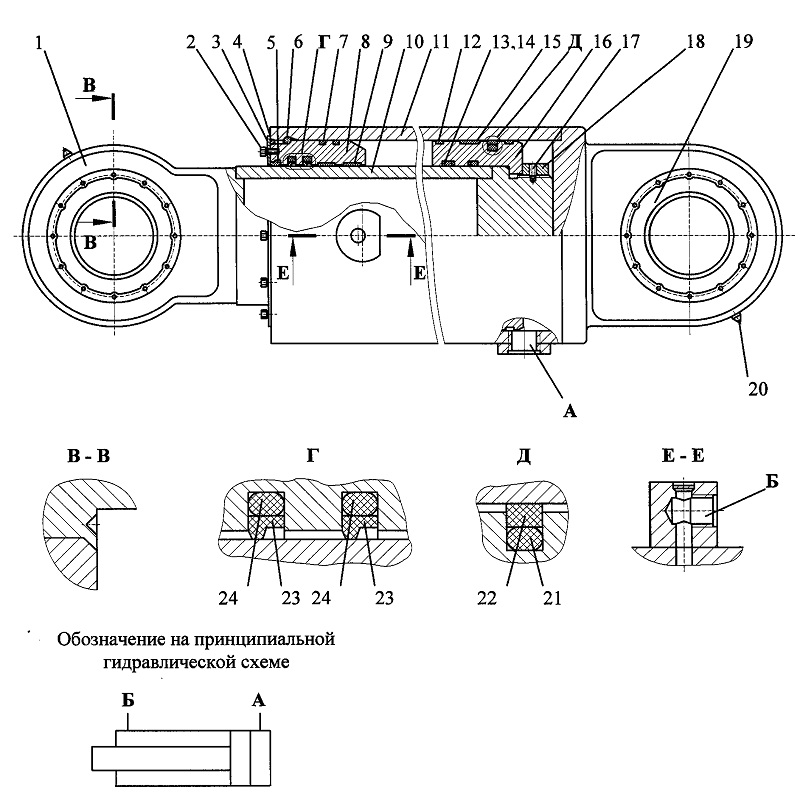

Рисунок 4.8 - Гидроцилиндр подъема стрелы
1 - проушина;
2- болт;
3 - кольцо прижимное;
4, 7, 14 - кольца уплотнительные;
5 - грязесъемник;
6 - кольцо стопорное;
8 - втулка направляющая;
9, 15 - вкладыши опорные;
10- шток;
11 - корпус гидроцилиндра;
12 - вкладыш направляющий;
13 - кольцо защитное;
16- поршень;
17 - винт стопорный;
18- гайка;
19- подшипник шарнирный;
20 - пресс-масленка;
21, 24 - кольца поджимные резиновые;
22 - кольцо уплотнительное;
23 - кольцо уплотнительное
профильное
А - на выдвижение штока Б - на втягивание штока
