Блок клапанный механизма поворота автомобильного
крана КС-45717А-1
Блок клапанный (рисунки 4.15.1, 4.15.2) служит для защиты механизма
поворота от перегрузок путем перепускания части потока рабочей жидкости
из напорной линии в сливную, а также для подачи рабочей жидкости от
напорных линий гидромотора к гидроразмыкателю тормоза механизма
поворота.
Техническая характеристика
Условный проход, мм............................25
Давление номинальное, МПа (кгс/см2) .20Номинальный расход,
л/мин.................160
Блок состоит из корпуса 1, в котором установлены
предохранительный клапан I, обратные клапаны 19,20 и клапаны 31, 33.
Блок установлен на торцевой поверхности гидромотора механизма поворота.
Настройка предохранительного клапана I производится регулировочным
винтом 5.
При включении механизма поворота рабочая жидкость нагнетается в полость
А или В (в зависимости от направления вращения) и далее в
соответствующую полость гидромотора и, одновременно, открыв один из
клапанов 31, 33, поступает в предклапанную полость Д предохранительного
клапана I.
При возрастании давления в какой-либо полости гидромотора выше
допустимого срабатывает предохранительный клапан I, перепуская часть
рабочей жидкости через один из обратных клапанов 19, 20 из напорной в
сливную линию.
Линия Z служит для поавода рабочей жидкости к гидроразмыкателю тормоза,
линия L - для отвода утечек в дренаж.
Устройство и работа предохранительного клапана приведены в разделе 4.14
«Г идроклапан-регулятор».

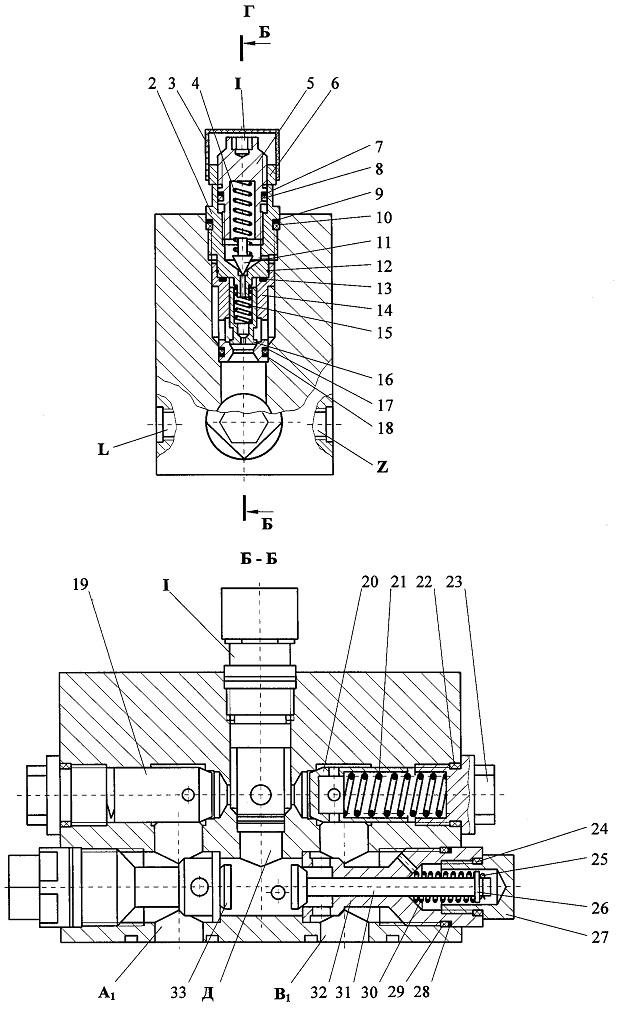

Рисунок 4.15.1 - Блок клапанный механизма
поворота
1 - корпус блока;
2, 14, 32 - втулки;
3 - заглушка;
4, 15, 21, 30 - пружины;
5 - винт регулировочный;
6 - гайка;
7, 9,17, 28 - кольца защитные,
I- клапан
предохранительный А, В - от гидрораспределителя
8, 10, 13, 18, 22, 24, 29 - кольца
уплотнительные;
11,16,19,20,31,33- клапаны;
12 - кольцо запорное;
23,27 - пробки;
25 - шплинт;
26- шайба
Z — к гидрораспределителю Аь Bi - к гидромотору L- в дренаж

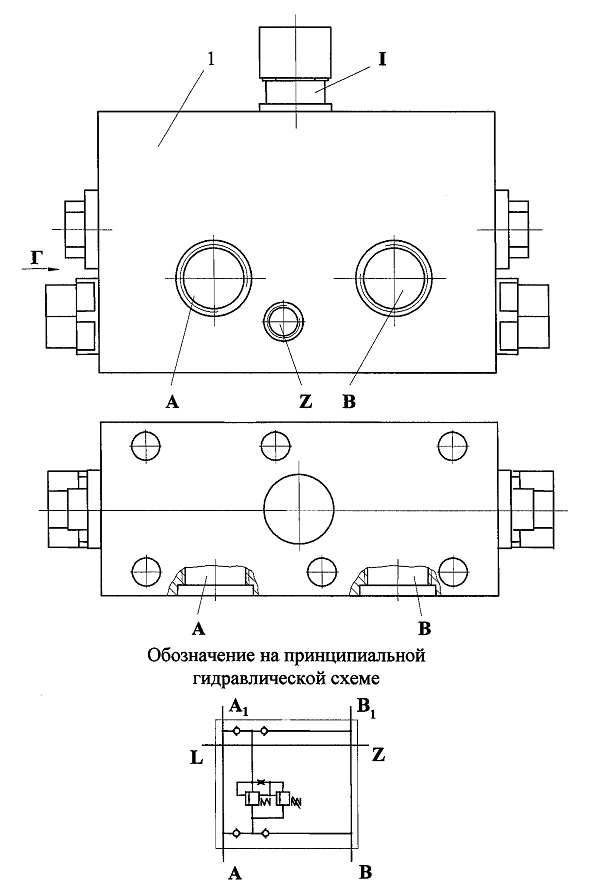

Рисунок 4.15.2 - Блок клапанный механизма
поворота
