Механизмы поворота платформы и передвижения экскаватора ЭО-4121 описаны в гл. XII (см. рис. 149—152), а конструкция различных видов рабочего оборудования, исключая погрузчик, — в гл. VIII (см. рис. 87—89, 95—97) и в § 44 (см. рис. 191).

Оборудование погрузчика (рис. 205). Отличительной особенностью экскаватора с оборудованием погрузчика является то, что гидроцилиндры 2 базовой части стрелы проушинами штоков соединены шарнирно не с базовой частью стрелы, а с кронштейном рукояти 3. Рукоять 3 и тяги 4 соединены шарнирно с базовой частью стрелы и подвеской 6 ковша.

Рукоять 3 представляет собой сварную конструкцию, состоящую из двух продольных балок коробчатого сечения, соединенных между собой в средней части поперечной связью. Тяга 4 выполнена из трубы, по обоим концам которой приварены проушины для шарнирного соединения тяги со стрелой и подвеской ковша. Поворот рукояти 3 осуществляется с помощью гидроцилиндра 7, который нижней проушиной шарнирно соединен с кронштейном стрелы, а проушиной штока — с кронштейном рукояти.

Подвеска 6 ковша представляет собой сварную конструкцию, соединенную шарнирно с рукоятью 3, тягами 4 и ковшом 7. К подвеске приварены два разъемных подшипника, в которых установлен на двух цапфах гидроцилиндр 5 ковша, соединенный с ковшом проушиной штока.

Копание осуществляется при работе гидроцилиндра 7, при этом кинематика механизма обеспечивает горизонтальное движение ковша. Поворот ковша в конце копания и выгрузка осуществляются с помощью гидроцилиндра 5.

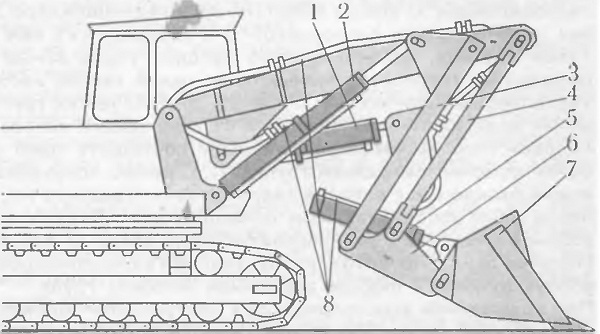

205 Погрузчик экскаватора ЭО-4121:

1 — гидроцилиндр рукояти,

2 — гидроцилиндр базовой части стрелы,

3 — рукоять,

4 — тяги,

5 — гидроцилиндр ковша,

6 — подвеска,

7 — ковш,

8 — трубопроводы
