Гидроцилиндр экскаватора ЭО-4121

Экскаватор ЭО-4121 - часть 7

Гидроцилиндр экскаватора ЭО-4121 (рис. 204) состоит из следующих основных деталей: трубы 12, сваренной с задней крышкой 7, штока 11 с ввернутой проушиной 27 и гайкой 5, поршня б, передней крышки 19 с грязесъемником 20. Кроме того, на штоке установлены втулки 9 и 10, а внутри гидроцилиндра — втулка 14, которую поджимают гайкой 17.

Гидроцилиндр ковша погрузчика отличается от описанной конструкции тем, что крышка 7 выполнена без проушины, а к трубе 12 приварены две цапфы для установки в разъемных подшипниках подвески ковша.

Труба 12 гидроцилиндра с крышкой 1 и втулкой 14 образуют основной рабочий объем гидроцилиндра. Рабочая поверхность штока тщательно обработана и хромирована для снижения силы трения, повышения износостойкости и антикоррозионной стойкости. Поршень 6 крепят на штоке корончатой гайкой 5. Для уменьшения трения и износа наружную поверхность поршня наплавляют латунью. Герметичность поршня внутри гидроцилиндра обеспечивается манжетными уплотнениями 8 и кольцевым уплотнением 7. Для предотвращения выноса рабочей жидкости по штоку во втулке 14 установлены манжетные уплотнения 16 с металлическими опорным и нажимным кольцами. По мере износа уплотнений 16 и появления течи рабочей жидкости по штоку прокладку 18 снимают, чтобы поджать уплотнение 16 до прекращения течи рабочей жидкости. С помощью грязесъемника 20, помещенного в передней крышке 19, очищают шток от пыли и грязи. Чтобы смягчить удар в конце хода поршня, в гидроцилиндре предусмотрена система демпфирования, в которую входят втулки 9 и 70, кольцевые проточки б и каналы а и в во втулке 14 и задней крышке 1, а также регулировочные винты 2.

Система работает следующим образом. При движении поршня, например вправо, жидкость устремляется через проточку 6 в канал в (показано стрелкой). Когда проточка 6 перекрыта втулкой 9, давление жидкости в гидроцилиндре повышается. Втулка 9 плотно прижата к втулке 10, а рабочая жидкость устремляется по каналу а во втулке 14 в канал в через зазор, отрегулированный с помощью винтов 2. Движение поршня при этом замедляется и сильного удара его о втулку 14 не происходит.

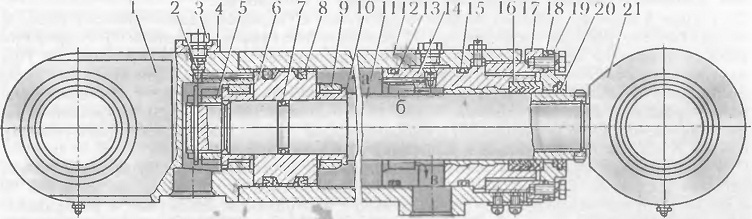

204 Гидроцилиндр экскаватора ЭО-4121:

1 и 19 — задняя и передняя крышки,

2 и 3 — регулировочные винты,
4 — шайба,

5 и 17 — гайки,

6 — поршень,

7, 8, 13, 15 и 16 — уплотнения,

9, 10 и 14 — втулки,
11 — шток,

12 — труба,

18 — прокладка,

20 — грязесъемник,

21 — проушина
