Гидравлическая система экскаватора ЭО-4121

Экскаватор ЭО-4121 - часть 3

Гидравлическая система экскаватора ЭО-4121 представлена на рис. 193. Секции сдвоенного насоса А и Б подают рабочую жидкость из бака 2 к двум блокам 15 и 43 гидрораспределителя.

193 Гидравлическоя схема экскаватора ЭО-4121:

1 — сдвоенный насос,

2 — гидробак,

3 — указатель температуры,

4 — датчик температуры,

5 и 52 — шестеренные насосы, 6— напорный гидроклапан,

7 — гидроаккумулятор,

8 — крановый гидроаппарат, 9, 54 и 55 — манометры, 10—12, 28,44—46, 48 — золотники,

13,41,53 — обратные клапаны, 14, 29, 30, 42—предохранительные клапаны,

15 — трехсекционный блок гидрораспределителя,

16 и 17—перепускные клапаны,

18 — крановые гидроаппараты управления,

19 — центральный коллектор,

20 и 21 — гидроразмыкатели, 22, 23, 40 — гидромоторы хода и поворота,

24, 26, 31—39 — гидроцилиндры,

25 и 27 — дроссели,

43 — четырехсекционный блок гидрораспределителя,

47 — промежуточная секция,

49 — радиатор охлаждения масла,

50 и 51 — фильтры

При нейтральном положении золотников 10—12, 44—46 и 48 гидрораспределителя насос работает на слив, а пслости цилиндров и гидромоторов закрыты. При этом рабочая жидкость от секции А насоса 7 через переливные каналы блока 15 гидрораспределителя и обратный клапан 53 нагнетается к блоку 43, где суммируется с потоком рабочей жидкости от секции Б насоса 1, и далее весь поток рабочей жидкости от двух секций насоса через переливные каналы блока 43, радиатор 49 охлаждения и фильтры 50 поступает в бак 2. Давление рабочей жидкости в системе в этом случае 6—8 кгс/см2.

Гидромоторы и гидроцилиндры включают в работу перемещением золотников гидрораспределителя. От секции А насоса 7 жидкость при этом подается под давлением в гидромотор 22 левой гусеничной ленты, гидромотор 23 механизма поворота платформы и в гидроцилиндры 24, 25, 34—36, используемые при установке различных видов сменного рабочего оборудования. С помощью секции Б насоса 7 в движение приводится вал гидромотора 40 правой гусеничной ленты и штоки гидроцилиндров 32—39. Блок 15 гидрораспределителя включает в себя три золотника 10—12, а блок 43 — четыре золотника 44—46 и 48.

Золотники 11, 12, 44 и 48 гидрораспределителя имеют постоянное назначение: с помощью золотников 12 и 44 управляют гидромоторами 22 и 40 механизма хода, золотника 11 — гидромотором 23 механизма поворота платформы, золотника 48 — гидроцилиндрами 31 подъема стрелы. С помощью золотника 28 управляют опусканием стрелы под действием нагрузки ее собственной массы (при нейтральном положении золотника 48).

Назначение золотников 70, 45 и 46 зависит от вида устанавливаемого рабочего оборудования.

С помощью золотника 70 управляют одним из следующих гидроцилиндров:

35 — рукояти обратной лопаты или 34— рукояти прямой лопаты с поворотным ковшом при независимом совмещении движения рукояти с движением стрелы или ковша; 36 — ковша погрузчика при независимом совмещении движения ковша с движением рукояти или стрелы; 26 — открывания днища ковша прямой лопаты; 24 — поворота грейфера.

С помощью золотника 46 управляют одним из следующих гидроцилиндров:
35 — рукояти обратной лопаты; 32 — рукояти прямой лопаты; 33 — рукояти погрузчика; 34 — рукояти прямой лопаты с поворотным ковшом.

С помощью золотника 45 управляют гидроцилиндрами:
37 — ковша обратной лопаты; 38 — грейфера; 36 — ковша погрузчика; 39 — ковша прямой лопаты с поворотным ковшом.
Для возможности совмещения двух рабочих операций (подъема стрелы с поворотом рукояти или ковша по последовательной схеме) между рабочими секциями с золотниками 48 и 46 установлена промежуточная секция 47. При совмещении указанных операций рабочая жидкость, сливающаяся из штоковых полостей гидроцилиндров подъема 31 стрелы, поступает в гидроцилиндр 35 рукояти или гидроцилиндр 37 ковша обратной лопаты. Если золотники блока 15 гидрораспределителя не включены, потоки рабочей жидкости, поступающей от обеих секций насоса 7, объединяются за обратным клапаном 53 и подаются в блок 43 гидрораспределителя, при этом рабочие движения осуществляются с удвоенной скоростью. Предохранительные клапаны 14 блоков гидрораспределителя, предотвращающие перегрузку насоса, отрегулированы на давление 220 кгс/см2.
На рабочих секциях с золотниками 12, 44 и 11, управляющими ходом экскаватора и поворотом платформы, установлены перепускные клапаны 16 хода и 11 поворота платформы, которые разгружают гидромоторы от пиковых давлений при торможении или разгоне. Клапаны 76 настроены на давление 200, клапаны 17— на 160 кгс/см2 и запломбированы.
Предохранительные клапаны 30 и 42 разгружают полости гидроцилиндров от чрезмерных реактивных давлений, возникающих при копании:
клапан 30 предохраняет штоковую полость гидроцилиндров 31 подъема стрелы при оборудовании обратной лопаты;
клапан 42 — штоковую полость гидроцилиндра 36 ковша при погрузочном оборудовании, или поршневые полости гидроцилиндра 35 рукояти при оборудовании обратной лопаты, или гидроцилиндра 34 при оборудовании прямой лопаты с поворотным ковшом. Клапан 29 предохраняет трубопроводы и поршневую полость гидроцилиндра 31 от пиковых нагрузок, возникающих в результате резкого торможения при опускании стрелы в безнасосном режиме.
Обратные клапаны 41 предназначены для восполнения утечек рабочей жидкости из полостей гидроцилиндров при срабатывании предохранительных клапанов 29, 30 и 42, а также из полостей гидромоторов 22, 23, 40 при срабатывании перепускных клапанов
16 и 17. Обратные клапаны 41 установлены на трубопроводах, соединяющих рабочие секции гидрораспределителей с соответствующими полостями гидроцилиндров и гидромоторов, и шлангами соединены со сливной гидролинией.

Обратный клапан 53 исключает возможность движения рабочей жидкости от секции насоса Б к блоку 15 гидрораспределителя. Рабочая жидкость из блоков гидрораспределителя поступает в сливную гидролинию. В сливной линии установлены фильтры 50 для очистки рабочей жидкости и охладитель для охлаждения рабочей жидкости потоком воздуха, создаваемым вентилятором.

Обратный клапан 13 предотвращает опускание рабочего оборудования при включении золотника гидрораспределителя.

Тормозами бортовых передач и механизма поворота управляет вспомогательная гидросистема, для питания которой использован шестеренный насос 5, установленный на двигателе А-01М. Крановыми аппаратами 18 управления включают гидроразмыкатели 21 и 20 тормозов хода и поворота.

Гидроаккумулятор 7 и напорный гидроклапан 6 предназначены для разгрузки насоса 5. Дроссели 25 и 27 служат для уменьшения скорости поворота грейфера и скорости открывания днища ковша прямой лопаты.

С помощью шестеренного насоса 52, установленного на двигателе А-01 М, осуществляют заправку гидросистемы рабочей жидкостью. При этом рабочая жидкость очищается фильтром 51 с тонкостью фильтрации 25 мкм.

Контролируют состояние гидросистемы и настраивают предохранительную аппаратуру согласно показаниям манометров 9, 54, 55, включаемых кранами 8.

Температурный режим рабочей жидкости в баке контролируется датчиком 4, от которого сигналы поступают к указателю 3, установленному в кабине машиниста.

Силовая установка (рис. 194) включает в себя дизель б, отрегулированный на 130 л. с. при 1700 об/мин; сдвоенный насос 10, муфту 8 сцепления дизеля й муфту 9 насоса. Дизель б установлен на раме на двух задних опорах 7 и на передней опоре 3. Опоры 7 снабжены резиновыми амортизирующими втулками.

Корпус сдвоенного насоса 10 крепят фланцами к корпусу муфты 8. Вращение от двигателя к насосу 10 передается через муфты 8 и 9. Выключают муфту сцепления при пуске дизеля рычагом 5.

Муфта насоса (рис. 195) состоит из двух полумуфт 1 и 5, двенадцати пальцев 3 и резиновых втулок 4. Пальцы 3, зафиксированные конусами в диске 2 с надетыми резиновыми втулками 4, вставлены в отверстия полумуфт 7 и 5, соединяющих вал 8 насоса и вал б муфты сцепления.

Устройство насоса подробно описано в § 30 (см. рис. 111).

194 Силовая установка экскаватора ЭО-4121:

1 и 2 — масляный и водяной радиаторы,

3 и 7 — опоры дизеля.
4 — пусковой подогреватель дизеля.

5 — рычаг управления муфтой сцепления,
6 — дизель,

8 — муфта сцепления дизеля,

9 — муфта насоса,

10 — сдвоенный насос

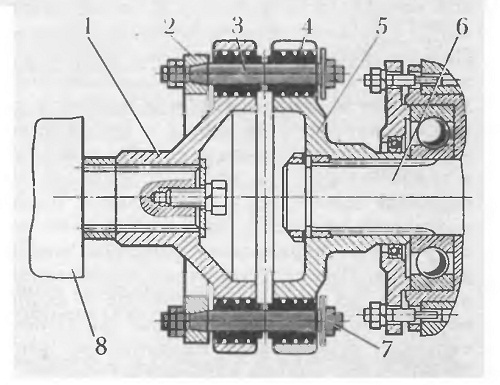

195 Муфта насоса:

1 и 5 — пол у муфты,

2 — диск,

3 — палец,

4— резиновая втулка,

6 — вал муфты сцепления,

7 — гайка,

8 — вал насоса
