Экскаватор ЭО-4121

§ 44
Экскаваторы 4-й размерной группы

К этой группе машин относятся экскаваторы ЭО-4121 (см. рис. 7) и ЭО-4321 (см. рис. 6), техническая характеристика которых приведена в табл. 7.

Экскаватор ЭО-4121 - часть 1

Экскаватор ЭО-4121 (рис. 191), являющийся первым в нашей стране полноповоротным гидравлическим экскаватором на гусеничном ходу с ковшами емкостью 0,65—1,5м3, выпускают со сменным рабочим оборудованием прямой и обратной лопат, грейфера и погрузчика. Он предназначен для земляных работ в грунтах I—IV категорий и погрузки сыпучих материалов и мелкодробленых скальных пород с величиной кусков не более 400 мм.

Ковши прямой и обратной лопат емкостью 1 м3 предназначены для разработки грунтов
IV категории, а ковш емкостью 0,65 м3 — для погрузки дробленых скальных пород и разрыхленных мерзлых грунтов. Ковшом погрузчика емкостью 1 м3 грузят грунты и материалы с объемной массой до 2,2 т/м3, а ковшом емкостью 1,5 м3 — грунты и материалы объемной массой до 1,6 т/м3.

Поворотная часть экскаватора, включающая поворотную платформу с механизмами и рабочее оборудование, опирается на гусеничную ходовую тележку 10 через роликовое опорно-поворотное устройство 9. На поворотной платформе установлены силовая установка 7 (дизель А-01 М), гидравлическое оборудование и система управления, механизм поворота 3, топливный бак, кабина 4 машиниста и противовес 11. У рабочего оборудования постоянными (не демонтируемыми) узлами являются основная часть 6 стрелы и гидроцилиндры 7 подъема стрелы. Остальные узлы могут быть демонтированы при замене одного вида оборудования другим.

Кабина 4 машиниста оборудована вентиляцией, тепло- и шумоизоляцией и приспособлена для работы в различное время года и суток. В кабине расположено сиденье мягкого

типа, контрольно-измерительные приборы и рычаги управления. Предусмотрены освещение, сигнализация и очистка стекол кабины.

Все рабочие операции и передвижение экскаватора выполняются с помощью гидравлического привода, в котором впервые в нашей стране было применено давление рабочей жидкости до 250 кгс/см2.

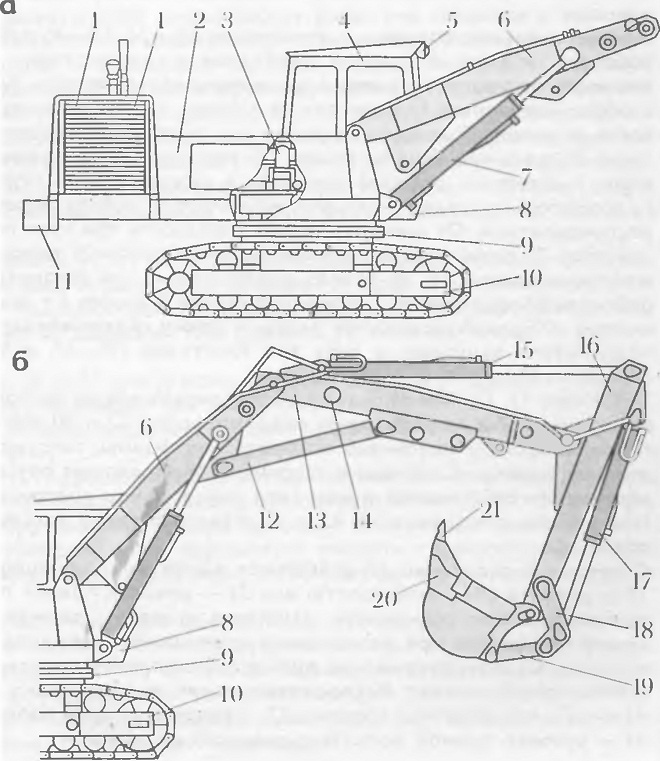

191 Экскаватор ЭО-4121 с основной частью стрелы (а) и оборудованием обратной лопаты (б):
1 — силовая установка,

2 — капот гидрооборудования и механизмов на платформе,

3 — механизм поворота,

4—кабина машиниста,

5 — фара,

6 и 13 — основная (недемонти-руемая) и промежуточная части стрелы,

7, 15 и 17 — гидроцилиндры стрелы, рукояти и ковша,

8 — поворотная платформа,

9—опорно-поворотное устройство,

10 — гусеничная ходовая тележка,

11 — противовес,

12, 18 и 19 — тяги,

14 — установочное отверстие,

16 — рукоять,

20 — ковш,

21 — зубья ковша
