Система гидропривода экскаватора ЭО-4121

Экскаватор ЭО-4121 - часть 2

Система гидропривода экскаватора ЭО-4121 включает сдвоенный насос, распределительную и предохранительную аппаратуру, гидродвигатели, бак рабочей жидкости и вспомогательные системы. Сдвоенный насос 7 (рис. 192) с суммирующим регулятором мощности приводится в действие от дизеля 18 через раздаточную коробку. Рабочая жидкость под давлением от насоса 1 подается к блокам 2 и 3 гидрораспределителя, а затем к гидромоторам 6 и 11 хода, к гидромотору 14 поворота платформы и гидроцилиндрам 7—10 рабочего оборудования.

Очищается рабочая жидкость в фильтрах 12, а охлаждается в радиаторе 16. Центральный коллектор 13 предназначен для подвода рабочей жидкости от гидрораспределителя к гидромоторам хода. Необходимый объем рабочей жидкости находится в баке 75. Система управления включает две колонки 4 и 5, на которых расположены две рукояти для управления рабочим оборудованием, причем каждая рукоять позволяет выполнять два движения. Кроме того, на пульте управления помещены две педали для управления поворотом платформы и два рычага для включения механизма хода. Помимо основных элементов системы управления на пульте установлены рычаг управления частотой вращения двигателя, рычаги управления стояночными тормозами поворота и хода и приборы контроля работы двигателя и гидросистемы.

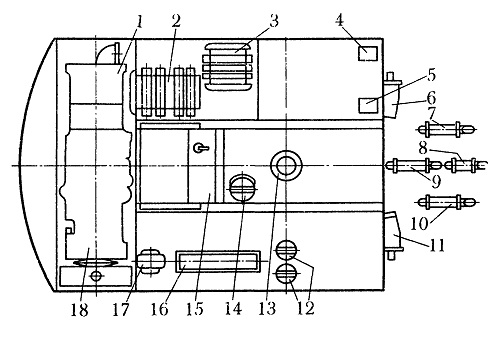

192 Расположение гидрооборудования и гидроаппаратуры экскаватора ЭО-4121:
1—сдвоенный насос,

2 и 3 — блоки гидрораспределителя,

4 и 5 — колонки управления,

6 и 11—гидромоторы хода,

7—10 — гидроцилиндры рабочего оборудования,

12 — фильтры,

13 — центральный коллектор,

14 — гидромотор поворота платформы,

15 — бак рабочей жидкости,

16 — радиатор охлаждения рабочей жидкости,

17 — насос подпитки,

18 — дизель
