Дроссельный блок экскаватора ЭО-4121

Экскаватор ЭО-4121 - часть 6

Дроссельный блок экскаватора ЭО-4121 (рис. 202) крепят двумя болтами к корпусу рабочей секции 9 (см. рис. 196, а) трехсекционного блока гидрораспределителя при применении рабочего оборудования грейфера или прямой лопаты.

В корпусе 1 (см. рис. 202) блока сделаны каналы А и Б, соединяющиеся каналом В. Каналы А и Б штуцерами 2 и 5 и трубопроводами соединены соответственно с поршневой и штоковой полостями гидроцилиндра.

При включении золотника рабочей секции 9 (см. рис. 196, а) поворот грейфера (или открывание днища ковша прямой лопаты) происходит с уменьшенной скоростью, так как при этом часть рабочей жидкости по каналу В (см. рис. 202) перетекает на слив. Скорость поворота грейфера зависит от величины дросселирующего проходного сечения канала В, которое регулируют винтом 7. Стопорят винт 7 резиновой прокладкой 6.

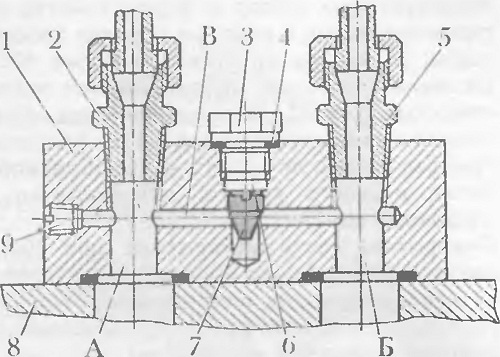

202 Дроссельный блок:

1 — корпус,

2 и 5 — штуцера,

3 и 9 — зсглушки,

4 — уплотнительное кольцо, 6—резиновая прокладка,

7 — регулировочный винт,

8 — рабочая секция

Центральный коллектор (рис. 203) предназначен для подачи рабочей жидкости от гидрораспределителей, расположенных на поворотной платформе, к гидромоторам и гидроцилиндрам тормозов передач механизма хода.

Он состоит из неподвижной части — колонки 17, имеющей продольные и радиальные каналы, и наружной подвижной шестисекционной части—с верхней 8 и нижней 16 крышками. Для создания герметичности устанавливают резиновые манжеты 2 и фторопластовые защитные шайбы 1.

Между манжетами поставлены распорные кольца 3, между секциями — центрирующие стальные кольца 4. На упорном подшипнике 5, в верхней части колонки, подвешена подвижная часть центрального коллектора. Секции коллектора 9—11 и 13—15 скрепляют четырьмя шпильками 7. К секции 11 приварен палец 12, с помощью которого подвижную часть центрального коллектора фиксируют на поворотной платформе в приваренном к ней упоре.

Коллектор с помощью фланца колонки 77 крепят четырьмя болтами к ходовой раме. При работе экскаватора наружная часть коллектора вращается вместе с поворотной платформой, а колонка 17 остается неподвижной.

203 Центральный коллектор экскаватора ЭО-4121:

1 — защитная шайба,

2 — манжета,

3 — распорное кольцо,

4 — кольцо,

5 — подшипник,

6 — шайба,

7 — шпилька,

8 и 16 — верхняя и нижняя крышки,

9—11 и 13—15 — секции,

12 — палец,

17 — колонка
