Групповой коллектор экскаватора ЭО-4321

Экскаватор ЭО-4321 - часть 5

Групповой коллектор экскаватора ЭО-4321 (рис. 213) подводит рабочую жидкость к гидроцилиндрам выносных опор и предотвращает ее перетечку из одного гидроцилиндра опор в другой при работе экскаватора.

При подаче давления в отверстие Б поднимаются шарики 3 и рабочая жидкость попадает через отверстия А и шланги в поршневые полости гидроцилиндров. Опоры при этом опускаются. Жидкость через отверстия С и С, поступает на слив. Как только прекращается подача давления в отверстие Б, шарики 3 под действием пружины 7 садятся в седла и отсекают возможную перетечку жидкости из одного гидроцилиндра в другой.

Для подъема опор давление подают в отверстие Си при этом жидкость попадает в штоковые полости гидроцилиндров. В этом случае в полости В возникает давление, под действием которого поршни-толкатели б, которые вмонтированы в корпус 5 коллектора, перемещаются вверх и приподнимают шарики 3, что дает возможность жидкости из поршневых полостей гидроцилиндров через отверстия Б перетекать на слив.

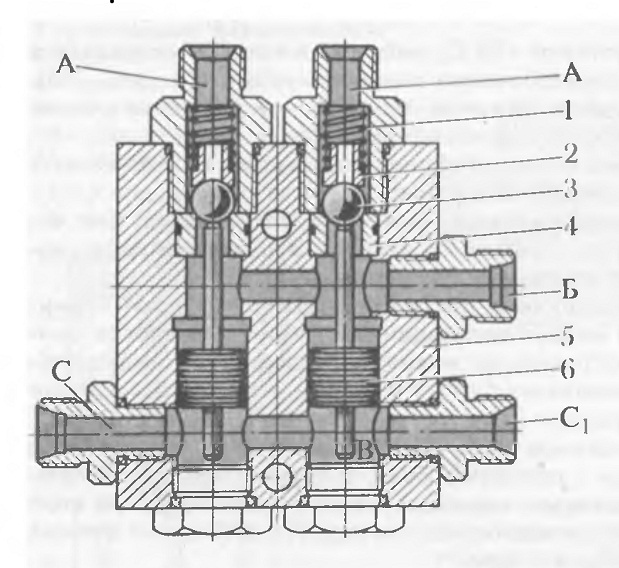

213 Групповой коллектор:

1 — пружина,

2—направляющий шток,

3 — шарик,

4 — гнездо шарика,

5 — корпус,

6 — поршень-толкатель
