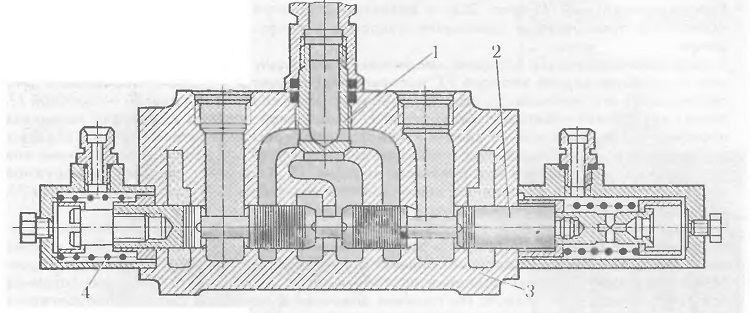

На входе в гидролинию золотника управления гидроцилиндром ковша вместо обратного клапана установлен штуцер 7 (рис. 210) с глухим дном, что необходимо для совмещения работы стрелы с ковшом. Штуцер дает выход только в нагнетательный канал золотника и не соединяет с центральным каналом.

Два других блока гидрораспределителя имеют аналогичное устройство с незначительными отличиями, вызванными необходимостью обеспечения соответствующей работы управляемых механизмов.

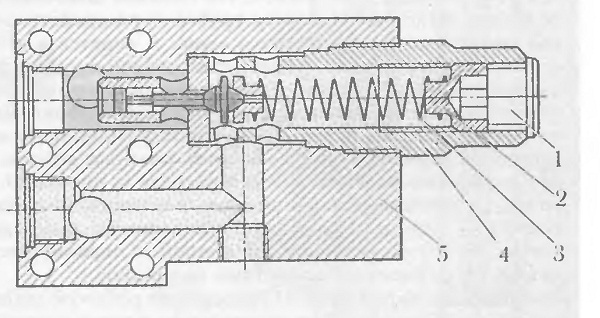

210 Перепускной клапан:

1 — пробка,

2— регулировочная гайка,

3 — пружина,

4 — плунжер,

5 — корпус

Перепускной клапан (рис. 211) прямого действия экскаватора ЭО-4321 служит для предохранения от перегрузок гидролиний нагнетания гидромотсров механизмов передвижения экскаватора и поворота платформы. Плунжер 4 клапана, помещенный в корпусе 5, при возрастании

давления в линии нагнетания гидромотора выше давления настройки пружины 3 открывается и клапан перепускает рабочую жидкость из нагнетательной полости в сливную.

Для удобства монтажа клапаны установлены по одному на каждом из гидроцилиндров. Один из клапанов предохраняет оба гидромотора хода от перегрузок при движении машины вперед, а другой выполняет ту же функцию при движении назад.

Перепускные клапаны настраивают на давление 195—205 кгс/см2. Для регулировки снимают пробку 1 и вращением гайки 2 создают необходимую затяжку пружины 3. Гидромотор поворота платформы защищен от перегрузок аппаратом, состоящим из двух перепускных клапанов. При установке золотника гидрораспределителя в нейтральное положение обе линии гидромотора заперты, но в силу инерции платформа продолжает движение и вал гидромотора также вращается.

Гидромотор, затормаживая платформу, работает в режиме насоса, а нагнетаемый им поток рабочей жидкости открывает один из перепускных клапанов и направляется в противоположную линию гидромотора под давлением 195—205 кгс/см2.

211 Перепускной клапан:
1 — пробка,
2— регулировочная гайка,
3 — пружина,
4 — плунжер,
5 — корпус
