Центральный коллектор экскаватора ЭО-4321

Экскаватор ЭО-4321 - часть 6

Центральный коллектор экскаватора ЭО-4321 (рис. 214) предназначен для передачи рабочей жидкости под давлением к агрегатам, расположенным на ходовой раме. Он состоит из подвижной и неподвижной частей.

Подвижная часть — колонка 7 — жестко связана с платформой экскаватора, а неподвижная часть, состоящая из связанных между собой муфтой 3 верхней 2 и нижней 5 втулок, закреплена на ходовой раме. В верхней части колонки 7 имеются резьбовые отверстия для присоединения трубопроводов от агрегатов, расположенных на поворотной платформе.

На внутренних поверхностях втулок 2 и 5 имеются проточки, разделенные резиновыми уплотнительными кольцами 4. Рабочая жидкость проходит по сверлениям подвижной

колонки 1 и попадает в проточки втулок 2 и 5, благодаря чему при относительном перемещении подвижной и неподвижной частей коллектора поступает к соответствующим агрегатам: гидроцилиндрам выносных опор, включения редуктора, бульдозера, поворота колес, а также гидромоторам хода. В центральной части коллектора расположен канал, по которому поступает сжатый воздух к тормозам колес.

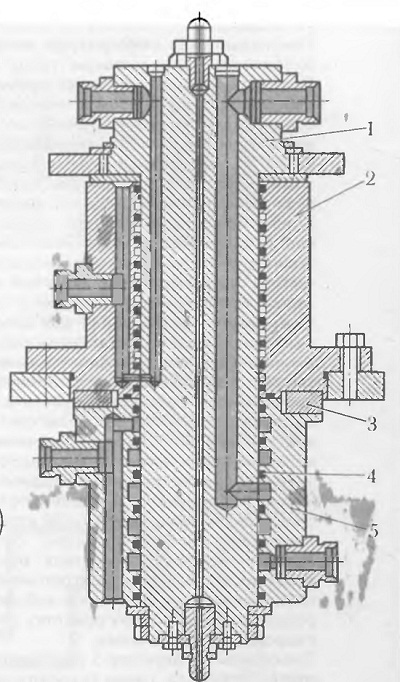

214 Центральный коллектор:

1 — колонка,

2 и 5 — верхняя и нижняя втулки,

3 — муфта,

4 — уплотнительные кольца
Сливной крановый гидроаппарат:

1 — корпус,

2 — золотник,

3 — рукоятка
