Сливным крановым гидроаппаратом экскаватора ЭО-4321

Экскаватор ЭО-4321 - часть 7

Сливным крановым гидроаппаратом экскаватора ЭО-4321 (рис. 215) изменяют направление рабочей жидкости из гидрораспределителя в бак через охладитель рабочей жидкости.

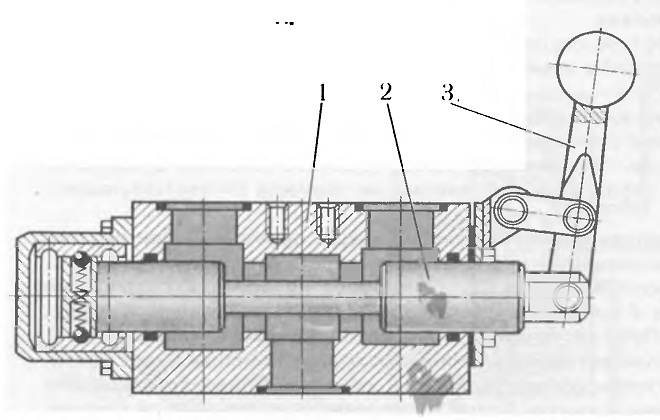

215 Сливной крановый гидроаппарат:
1 — корпус,
2 — золотник,
3 — рукоятка

В корпусе 1 с помощью рукоятки 3 перемещается золотник 2, фиксируемый в трех положениях: верхнем, среднем (нейтральном) и нижнем. При нейтральном положении золотника поток от гидрораспределителя может направляться в бак непосредственно или же через охладитель: при верхнем положении золотника поток рабочей жидкости идет в бак только через охладитель, а при нижнее поступает в бак, минуя охладитель. Охладитель представляет собой пластинчатый, радиатор. Он расположен перед водяным радиатором силовой установки и снижает температуру рабочей жидкости за счет отвода тепла от поверхности трубок и пластин воздухом, подаваемым вентилятором силовой установки.

При повышении температуры выше допустимой (70 5С) рабочая жидкость отводится в охладитель через входную трубу путем переключения сливного крана (см. рис. 215). Поступая затем по выходной трубе в гидробак, охлажденная рабочая жидкость смешивается с более нагретой, понижая таким образом температуру в баке.

Бак разделен на два не равных по величине отсека. Рабочей жидкостью его заполняют через встроенные в бак два фильтра. В нижней части бака имеются пробки для слива масла из обоих отсеков. Во избежание кавитационного режима работы насоса бак находится под избыточным давлением воздуха, равным 0,5 кгс/см2. Это обеспечивает надежное поступление рабочей жидкости во всасывающую линию насоса.

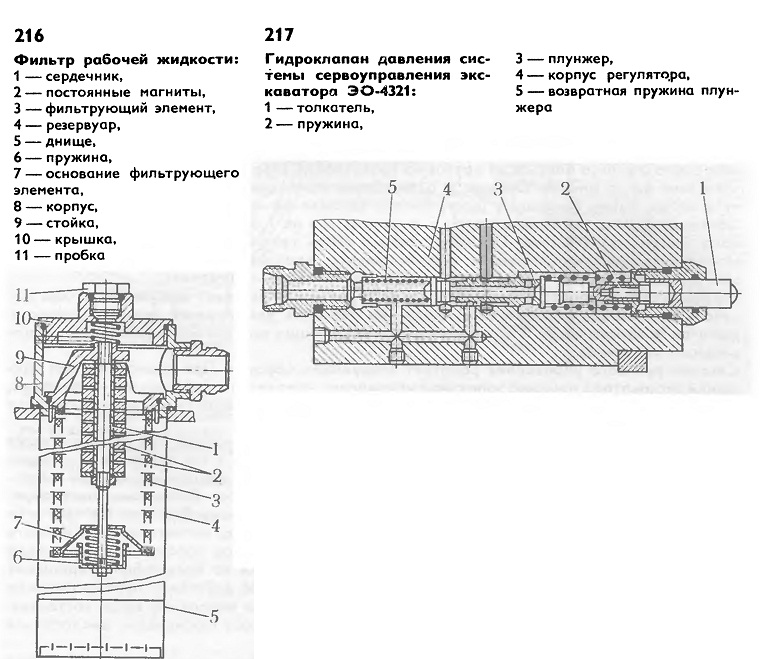

Корпус 8 (рис. 216) фильтра прикреплен к верхнему листу бака и сверху закрыт крышкой 10 с пробкой 11. Поступающая через корпус неочищенная рабочая жидкость проходит в полость между сердечником 1 с постоянными магнитами 2 и фильтрующим элементом 3, представляющим собой гофрированную бумагу с сеткой, которая закреплена между металлической стойкой 9 и основанием 7.

Резервуар 4 предназначен для сбора очищенной рабочей жидкости и через днище 5 с многочисленными отверстиями соединяется с полостью бака. В случае сильного загрязнения в полости А повышается давление, которое воздействует на основание 7, при этом элемент 3 смещается вниз, сжимая пружину б, и освобождает в корпусе свободный проход неочищенной рабочей жидкости в резервуар 4 и бак.

Система сервоуправления облегчает труд машиниста путем снижения усилий на рукоятках управления. Скорость движения рабочих механизмов регулируется величиной осевого смещения золотников гидрсраспределителя, перемещающихся пропорционально углам поворота рукояток управления.

Рукоятки управления воздействуют на специальные гидроклапаны давления (рис. 217) с выходным давлением 10—20 кгс/см2 в зависимости от положения рукоятки.

Благодаря соответствующему сочетанию характеристик гидроклапана давления и пружин гидрораспределителя осуществляется регулирование хода золотника. Если золотник находится в нейтральном положении, то давление в полостях управления золотниками равно давлению в баке. При необходимости сместить золотник в какую-то сторону поворачивают рукоятку управления и нажимают на плунжер соответствующего гидроклапана давления.

Толкатель 1 и плунжер 3 гидроклапана давления связаны через пружину 2. При перемещении плунжера 3 вниз гидравлическая линия управления золотником соединяется с нагнетательной гидролинией сервоуправления. По мере роста давления в гидролинии управления золотником плунжер 5, сжимая пружину 2, начинает возвращаться вверх, уменьшая проходное сечение. При достижении определенного давления плунжер 3 установится в таком положении, при котором величина проходного сечения будет достаточна лишь для компенсации утечек жидкости в цепи управления соответствующим золотником. При другом положении рукоятки блока управления, т. е. при другой степени сжатия пружины 2, равновесие сил, приложенных к плунжеру, установится при другом давлении, соответствующем степени сжатия этой пружины. Таким образом, каждому положению рукоятки управления соответствует свое определенное положение главного золотника, отсюда и скорость движения исполнительного механизма.

Источником подачи рабочей жидкости под давлением в системе сервоуправления является шестеренный насос НШ-10. Давление в системе определяется настройкой напорного гидроклапана. Оптимальная величина давления 30 кгс/см2.
