Устройство и работа ходиков с гиревым заводом

Устройство и работа ходиков с гиревым заводом

В ходиках двигающей силой является сила тяжести. Сила тяжести передается колесному, механизму от гири, подвешенной к одному концу цепи (струны), другой конец цепи удерживается выступами
блочка, а при струне укрепляется на барабане (рис. 45, А). Гиря тянет цепь (струну), перекинутую через блочек. Блочек имеет выступы, расположенные на одинаковом расстоянии один от другого с таким расчетом, чтобы каждое второе звено цепи при вращении блочка (вместе с цепным колесом!) попадало на соответствующий выступ блочка. Количество выступов различное — от 7 до 10.

Вращательное движение совершается следующим образом: е то время как одно звено цепи сходит с выступа блочка,

с другой его стороны новое звено восходящей цепи наденется на другой выступ. Цепь передвигается по блочку до тех пор, пока ушко цепи, закрепленное на втором конце цепи, дойдя до корпуса часов, не застопорит дальнейшее движение.

В часах, где гиря подвешена на струне, чаще всего применяется блок (рис. 45, Б).

Струну прикрепляют одним концом к барабану и перекидывают через блок, на котором она укладывается в жолобе, а вторым концом закрепляют неподвижно на нижней стенке корпуса часов с внутренней стороны или механизма. Гирю подвешивают к блоку при помощи крючка.

Между барабаном и промежуточным колесом в таких ходиках находится среднее колесо, на выступающую. ось которого насаживается с трением минутник, приводящий в движение стрелочный механизм. Ось барабанного колеса имеет квадратный выступ для заводки часов.

В этой конструкции барабанное колесо свободно насажено

на ось. Барабан у своего основания имеет храповое колесо. Ось и храповое колесо представляют одно целое с барабаном. На* барабанном колесе на шарнире укреплена собачка, прижимаемая пружиной к храповому колесу. Работа храпового устройства барабанного колеса описана ниже.

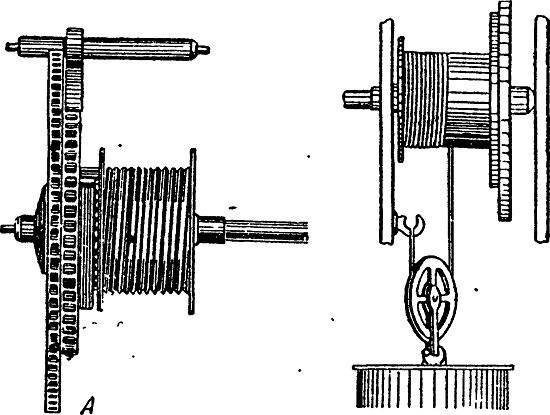

Рис. 45. Струнный завод: А—барабан для струны; Б—подвес гири на струне при Помощи блока

Во время заводки часов ключом вращается барабанное колесо, струна навивается на него и поднимает гирю при помощи блока.. Струна, постепенно, свиваясь с поверхности барабана, благодаря тяжести гари приводит его во вращательное движение: Удобство часов с блоком в том, что высота спуска гири сокращается на половину, а длительность хода часов вдвое-больше, чём у ходиков без блока.
