Устройство и расчет стрелочного механизма часов
Стрелочный механизм—счетный механизм—служит в часах для непрерывного
счета количества колебаний, совершаемых регулятором, и показа этого
счета в общепринятых единицах времени (час, минута). Стрелки, непрерывно
двигаясь, указывают время на циферблате часов.
Стрелочный механизм состоит из минутника, вексельного колеса и часового
колеса. В стенных часах с боем минутник-имеет дополнительно один или два
штифта для отмыкания механизма боя (или подъемную шайбу с двумя
крыльями).
Принцип работы стрелочного механизма во всех часах один и тот же. В
отличие от передаточного механизма, в стрелочном механизме ведущим
звеном является триб, а ведомым — колесо.
Минутник получает движение от центрального колеса, на который он
насаживается с некоторым трением и вращается как одно целое с ним.
Минутник входит в зацепление с вексельным колесом и передает ему
движение.
Вексельное колесо насаживается свободно на ось, которая установлена на
передней платине со стороны циферблата. Вексельный триб составляет с
вексельным колесом одно целое, поэтому он будет также вращаться и
передавать движение часовому колесу, с которым входит в зацепление.
Часовое колесо насаживается свободно на трубку минутника. На выступающие
над циферблатом уступы минутника и часового колеса насаживаются минутная
и часовая стрелки. Часовая стрелка* не должна быть зажата минутной.
Так как минутник передает движение, следовательно, он будет ведущим,
вексельное колесо получает движение, поэтому оно будет ведомым. Триб
вексельного колеса будет ведущим, а часовое колесо — ведомым.
В час минутная стрелка и, следовательно, минутник
делают один оборот. а часовая стрелка и часовое колесо 1/12 оборота.
Нужно подобрать такое количество зубьев в деталях стрелочного механизма,
при котором за один оборот минутника часовое колесо повернулось бы на
1/12 оборота, т. е.
i=1/12
Стрел очный механизм покажет правильное время в том случае, если его
колеса и трибы будут иметь правильное количество зубев, обеспечивающее
это передаточное число.
При ремонте или реставрации часов иногда приходится подбирать новые
колеса или трибы стрелочного механизма. В этих «случаях рекомендуется
пользоваться следующими методами расчета.

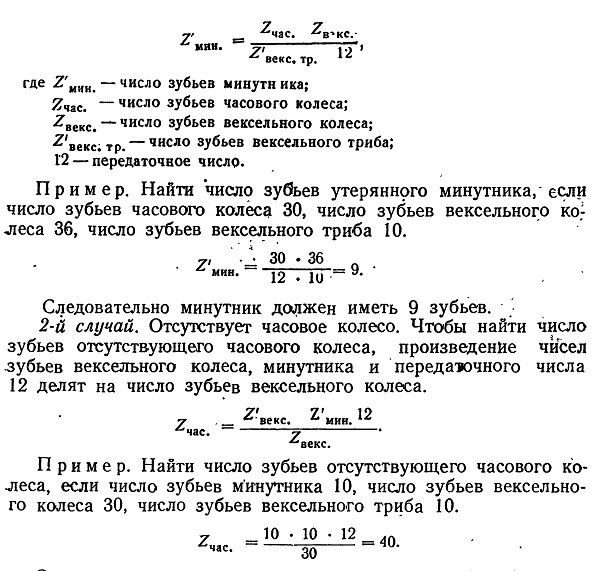

1-й случай. Отсутствует минутник. Чтобы найти число зубьев
отсутствующего минутника, произведение числа зубьев часового и
вексельного колес делят на произведение числа зубьев вексельного триба и
передаточное число 12.
Следовательно часовое колесо должно иметь 40
зубьев.

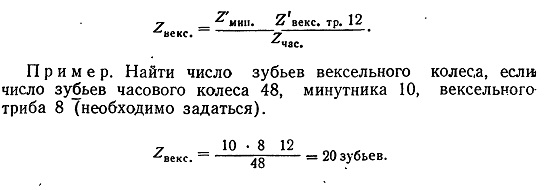

3-й случай. Отсутствует, вексельное, колесо. Чтобы
найти число зубьев вексельного колеса, произведение чисел зубьев;
минутника, вексельного триба и передаточного числа 12 делят на число
зубьев часового колеса.
Следовательно вексельное колесо должно иметь 20
зубьев.
4-й случай. Отсутствует весь стрелочный механизм. Отсутствующие колеса и
трибы подбирают по таблицам (табл. 2), сообразуясь с возможностью их
расположения на установленном для них месте на платине.
Таблица 2
Таблица для подбора отсутствующих колес и трибов
стрелочного механизма.
Минут
ник |
Часовое
.колесо |
Вексель
ный
триб |
Вексель
ное
колесо |
Минут
ник |
Часовое
колесо |
Вексель
ный
триб |
Вексель
ное
колесо |
8 |
24 |
6 |
24 • |
12 |
32 |
8 |
36 |
8 |
28 |
7 |
24 |
12 |
48 |
10 |
30 |
в |
32 |
8 |
24 |
12 |
40 |
10 |
36 |
8 |
40 |
10 |
24 |
12 |
45 |
10 |
32 |
8 |
24 |
8 |
.32 |
12 |
48 |
12 |
36 |
8 |
30 |
10 |
32 |
12 |
30 |
10 |
48 |
9 |
24 |
6 |
' 27 |
12 |
36 |
12 |
4а |
9 |
28 |
7 |
27 |
12 |
42 |
14 |
48 |
9 |
32 |
8 |
27 |
12 |
45 |
15 |
4а |
9 |
40 |
1.0 |
27 |
12 |
48 |
16 |
48 |
9 |
24 ' |
8 |
36 |
14. |
42 |
7 |
28 |
9 |
30 |
10 |
36 |
14 |
48 |
8 |
4 2 |
10 |
40 - |
8 |
24 |
14 |
40 |
10
. |
42 |
10 |
32 |
8 |
30 |
14 |
48 |
12 |
42 |
10 |
40 |
10 |
30 |
)5 . |
48 |
8 |
30 |
10 |
48 |
12 |
30 |
15 |
48 |
12 |
45 |
10 |
30 |
10 |
40 |
15 |
45 |
12 |
4а |
10 |
36 |
12 |
40 |
16 |
48 |
8 |
32 |
10 |
42 |
14 |
40 |
16 |
40 |
10 |
48 |
10 |
45 |
15 |
40 |
16 |
48 |
12 |
48 |
12 |
36 |
б |
24 |
16 |
72 |
12 |
32 |
12 |
42 |
7 |
24 |
18 |
48 |
8 |
36 |
12 |
48 |
8 |
24 |
30 |
72 |
8 |
40 |
12 |
36 |
7 |
28 |
— |
— |
|
|
