Устройство и расчет передаточного механизма часов

К передаточному механизму часов относится система колес и трибов, осуществляющая передачу движения от двигателя к регулятору. Каждая пара зацепления отличается своими размерами и количеством зубьев. Колесо обычно имеет больше 15 зубьев, а триб до 15 зубьев.

Колесная система, общая для всех часов, состоит из следующих колес и трибов:

1. Барабан. В часах с гиревым заводом на барабан наматывают шнур, струну или цепь, а в часах с пружинным заводом пружина преимущественно помещается в барабан.

2. Колесо добавочное (преимущественно в часах с продоложительным заводом).

3. Колесо среднее (центральное).

4. Колесо промежуточное.

5. Колесо секундное.

6. Колесо спусковое (анкерное, цилиндрическое).

7. Минутник (триб минутной стрелки)

8. Колесо вексельное .

9. Колесо часовое

Во время каждого полуколебания регулятора колесная система часового механизма поворачивается на строго определенный угол, после чего останавливается на какую-то долю секунды — до конца полуколебания. При обратном движении регулятора колесная система вновь поворачивается на тот же определенный угол и снова останавливается на такой же отрезок времени. Это движение повторяется непрерывно.

Зубчатая передача часового механизма увеличивает скорость передачи во столько раз, во сколько раз число зубьев ведущих колес больше числа зубьев ведомых трибов.

Зубчатое зацепление передаточного механизма часов называется ангренажем.

Колесо (или триб), передающее движение, называется ведущим, а получающее движение — ведомым. В часовом механизме обычно колесо является ведущим, а триб — ведомым.

Передаточным числом называется отношение количества зубьев ведущего колеса к зубьям ведомого. Оно показывает, сколько оборотов сделает ведомое колесо за один оборот ведущего, т. е. за один и тот же промежуток времени колесо сделает меньшее число оборотов, чем триб.

Баланс карманных и наручных часов с анкерным ходом обычно делает 18 000 колебаний в час, т. е. 300 колебаний в минуту. Анкерное колесо почти всегда имеет 15 зубьев. Следовательно за один оборот анкерного колеса баланс сделает 30 колебаний (каждому зубу колеса соответствует два колебания баланса).

Число оборотов анкерного колеса панк найдем из следующего соотношения:

панк =300/15*2=10 об/мин

т. е. анкерное колесо за одну минуту сделает 10 оборотов.

Секундное колесо, на ось которого насаживается секундная стрелка, делает один оборот в минуту, а центральное колесо (с минутной стрелкой) делает один оборот в час, или его оборота в минуту.

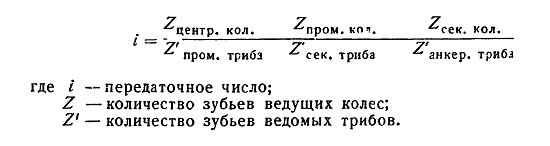

Общее передаточное число от центрального колеса до анкерного триба равно произведению передаточных чисел отдельных сцепляющихся пар:

Следовательно передаточное число показывает отношение количества зубьев ведущих колес к количеству зубьев ведомых трибов или отношение количества оборотов ведомых трибов к количеству оборотов ведущих колес. Обычно передаточное число в карманных и наручных часах от центрального колеса к анкерному трибу равно 600.

Вариантов соотношения числа зубьев колес и трибов много, ко практически уже выработаны определенные нормы (табл. 1).

Таблица 1
Количество зубьев, колес и трибов карманных и наручных часов, делающих 18 000 колебаний баланса в час

При подборе нового колеса или триба можно руководствоваться табл. 1 или нижеследующим способом.

Если в часах отсутствует одно колесо, а все остальные колеса имеются, а также известно количество колебаний баланса в часах, то недостающее колесо можно найти, пользуясь расчетом, указанным в следующем примере.

Пример. Найти число зубьев утерянного промежуточного колеса, если известно, что центральное колесо имеет 80—12 зубьев, секундное — 80—10 зубьев, анкерное — 15—8 зубьев; 80; 80 и 15 — числа зубьев колес; 12; 10 и 8 — числа зубьев триба. Баланс делает 18 000 колебаний в час.

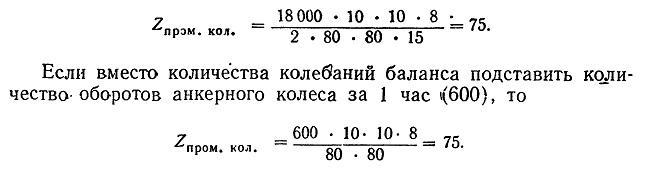

Допустим, что Триб промежуточного колеса имеет 10 зубьев, тогда число зубьев промежуточного колеса будет:

Чтобы найти количество оборотов анкерного колеса за 1 час, надо количество колебаний баланса за 1 час разделить на удвоенное число зубьев анкерного колеса:

18 000 /2*15 = 600 оборотов



Число зубьев барабана можно найти следующим образом: обычно центральное (среднее) колесо делает I оборот в час, продолжительность хода часов — 36 часов. Следовательно за 36 часов центральное (среднее) колесо сделает 36 оборотов. Такое же количество оборотов сделает центральный (средний) триб.

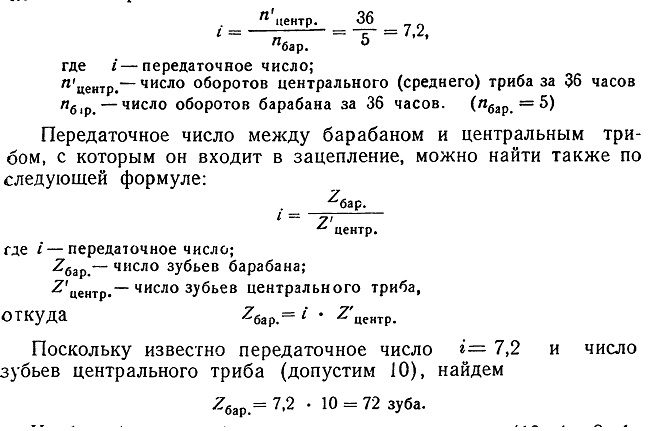

Зная, что барабан должен обеспечить до 5,5 оборота, можно найти передаточное число:

Чтобы обеспечить большое передаточное число (10: 1; 9:1 и т. д.), в зубчатой передаче часов применяют циклоидальное зацепление, которое благодаря особой форме зубьев позволяет применять трибы с малым числом зубьев.

Передачу вращения и усилий зубчатая пара осуществляет в месте соприкасания зубьев колес и трибов по так называемой начальной окружности (рис. 39). Каждое колесо или триб имеет три окружности: окружность выступов, начальную окружность it окружность впадин.

Окружностью выступов называется окружность, описанная из центра колеса и ограниченная головками зубьев колеса.

Начальной окружностью называется окружность, по которой проходит зацепление колеса и триба.

Окружностью впадин называется окружность, проходящая через основания зубьев колеса или триба.

Правильным зацепление между трибом и колесом будет тогда, когда начальные окружности колеса и триба соприкасаются в одной точке (рис. 39). При глубоком зацеплении (рис. 40) начальные окружности колеса и триба пересекаются. При мелком зацеплении (рис. 41) начальные окружности колеса и триба не соприкасаются и не пересекаются. Колесо и триб должны иметь одинаковый шаг зацепления. Зубчатая передача работает правильно, если величина передаваемой силы не меняется и потери на трение сведены до минимума. Изменение величины передаваемой силы зависит от правильного профиля зубьев.

В часах упрощенной конструкции фрезерованные трибы заменены цевочными (штифтовые наборные трибы). Число штифтов должно быть 8—12, но не меньше 6. Цевочные трибы просты в изготовлении, мало чувствительны к ошибкам в расстояниях осей и легче переносят загрязнение. Штифты цевочных трибов должны вращаться, чтобы обеспечить меньшее трение во время работы и меньший их износ. Ошибки в зубчатых зацеплениях вызывают увеличение трения.

В каждой паре зубчатого зацепления надо иметь достаточный зазор между зубьями, иначе попадание незначительной

рязи между зубьями может вызвать остановку часов. Это особенно важно в колесах, двигающихся с маленьким усилием (секундное, анкерное). Колеса, находящиеся ближе к источнику энергии — пружине, должны быть толще и по мере удаления от него — тоньше. В среднем боковой зазор между зубьями должен быть в пределах 0,1—0,17 шага, а радиальный зазор —

0,4 модуля. Боковой зазор осуществляется за счет уменьшения толщины зуба триба. При правильном зацеплении вращение происходит легко, без толчков и ударов. Правильность зацепления зависит также от правильно подобранного числа зубьев триба: с увеличением числа зубьев триба зацепление улучшается и, наоборот, чем меньше число зубьев триба, зацепление ухудшается, ибо каждый зуб триба дольше находится в зацеплении с зубчатым колесом. При правильном зацеплении зубья колес должны касаться друг друга в тех точках, где их головки переходят в закругления, т. е. должны касаться начальные окружности колес и триба.

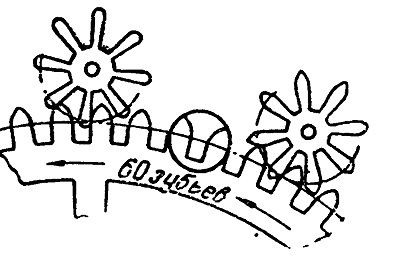

Рис. 39. Правильная практическая форма зубьев колеса и триба

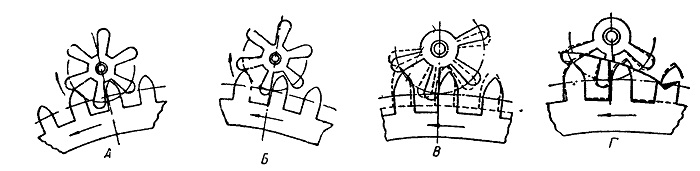

Рис. 40. А—глубокое зацепление; Б—зацепление с малым трибом В—исправление глубокого зацепления вельцеванием; Г—исправление зацепления при малом трибе

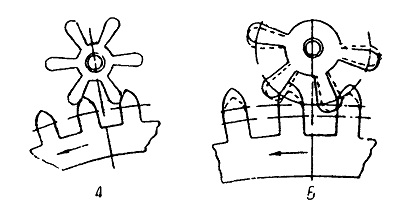

Рис. 41. А—мелкое зацепление; Б—исправление мелкого зацепления

Шагом зубчатого зацепления t называется расстояние между вершинами двух соседних зубьев, измеренное по начальной окружности в линейных мерах.

Модуль зубчатого зацепления

Диаметр начальной окружности колеса или триба меньше его наружного диаметра на удвоенную высоту головки зуба.

Наружные диаметры колес и трибов можно измерять микрометрами, диаметры начальных окружностей определяют при помощи таблиц или соответствующими вычислениями (диаметр начальной окружности равен модулю, умноженному на  число зубьев).
