Устройство регулятора часового механизма






Регулятор—часть часового механизма, которая совершает «колебательное движение, регулирует правильность хода часов.

В непереносных часах функции регулятора выполняет преимущественно маятник, а в переносных—баланс.

Маятником называется тело, подвешенное вне своего центра тяжести и совершающее колебательные движения вокруг точки подвеса.

Маятник—это металлический стержень (один или несколько), один конец которого надевается на ось подвеса, а на другом конце к нему подвешен груз в виде линзы, для уменьшения сопротивления воздуху.

Маятник должен иметь легкий, но жесткий стержень и тяжелый сосредоточенный груз.

В состоянии покоя он занимает положение равновесия. Если маятник вывести из состояния равновесия, он будет совершать колебательные движения. Величина максимального отклонения (угол) маятника от положения равновесия называется амплитудой колебания маятника.

Время, за которое маятник совершает полное колебание называется периодом колебания маятника.

Период колебания зависит не от веса маятника, а от его длины. При удлинении маятника часы будут отставать, так как потребуется больше времени на одно колебание, т. е. период колебания увеличится и, наоборот, при, уменьшении длины маятника часы будут спешить, так как потребуется меньше времени на одно колебание.

При незначительной амплитуде колебания маятника в 3—4° продолжительность колебаний не зависит от амплитуды и будет одна и та же, т. е. колебания маятника будут изохронны.

Приведенной длиной маятника, которую Принимают при расчете, называется длина маятника, заключающаяся между точкой его подвеса и центром его качаний. Центр качания маятника лежит посередине между центром тяжести маятника (линза + стержень) и центром тяжести линзы.

Маятник, который совершает 3 600 колебаний в час, т., е. одно колебание в секунду, называется секундным маятником. Приведенная длина такого маятника 994 мм.

На маятник, как и на все тела, влияет изменение температуры. Особенно чувствителен к изменению температуры стержень, изменение длины которого нарушит равномерность хода часов. В 1726 г. был изобретен так называемый компенсационный маятник, у которого стержень заменен рамой, состоящей из стержней различного металла (рис. 42). Наружные 1 и 3 и центральный стержни 2 сделаны из стали, внутренние 4 и 5 — из цинка. С изменением температуры стальные стержни будут изменять





сбою длину в одну сторону, а цинковые — в обратную. Благодаря этому длина маятника при изменении температуры остается неизменной.

В особо точных часах применяют ртутный маятник Грахама, ртутный маятник Рифлера, инварный маятник Рифлера и др.

В часах упрощенной конструкции стальной стержень заменен деревянным. Лучший материал для деревянного стержня маятника — ель и сосна. Они обладают наименьшим температурным коэффициентом расширения. Для предохранения от сырости деревянные маятники пропитывают лаком.

Маятник в стенных часах подвешивают на специальные пружинные подвесы 2.

В переносных часах вместо маятника применяют баланс (изобретен в 1675 г.).

Баланс — колесо, на его ось насажен при помощи втулки волосок, внешний конец которого закрепляется в колонке мостика баланса.

Благодаря такому устройству баланс может совершать колебательные движения независимо от его положения. Длительность колебания баланса не зависит от его амплитуды — величины размаха.

Если упругая сила волоска строго пропорциональна углу поворота баланса « центр тяжести баланса лежит точно на оси его вращения, то можно добиться почти полного изохронизма3.

При регулировке хода часов, подборе нового волоска необходимо помнить, что:

1) увеличение массы баланса увеличивает продолжительность колебания его

(и наоборот), если только отдельные части баланса при этом особенно не меняют своего положения;

2) при приближении отдельных частей баланса к его оси продолжительность колебания баланса уменьшается (и наоборот) ;

3) с увеличением действующей длины волоска продолжительность колебаний баланса увеличивается (и наоборот):

4) при уменьшении упругости волоска увеличивается продолжительность колебаний баланса (и наоборот).

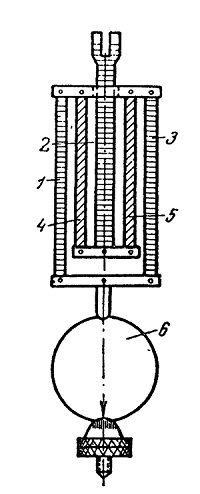

Рис. 42. Компенсационный маятник: 1,2 и
3—стальные стержни; 4 и 5—цинковые стержни; 6—линза
