Пружинный завод часов

В часах с пружинным заводом часовой механизм приводится в движение за счет упругости пружины, которая является источником механической энергии.

Пружина — стальная лента, завитая в спиральную форму. Пружины изготовляют из специального сорта стали, имеющего однородную структуру и упругость по всей длине. Величина поперечного сечения пружины значительно меньше ее длины.

Заводную пружину обычно помещают в барабан, но в некоторых стенных часах упрощенных конструкций и будильниках она работает вне барабана.. Пружина, помещенная в барабан, работает лучше: витки ее распускаются постепенно и концентрически, лучше удерживается смазка .

Заводная пружина в карманных и наручных часах работает включительно в барабане. Внешним концом ее прикрепляют к крючку барабана, а внутренним концом — к крючку вала барабана. Вал находится внутри барабана и вращается свободно в отверстиях дна барабана и его крышки. Барабан плотно закрыт крышкой.

Заводная пружина приводит в действие часовой механизм, поэтому от ее правильной и постоянной работы зависит точность хода часов. Когда заводная пружина заведена, она намотана на вал барабана (рис. 36, А), ее витки, за исключением конца внешнего витка, надетого на крючок барабана, плотно прилегают один к другому. В спущенном состоянии заводная пружи-

на, стремясь развернуться, - прилегает к стенкам барабан (рис. 36, Б), за исключением последнего внутреннего витка, который находится на валу барабана.

Размер барабана, вала и объем, занимаемый пружиной, тесно связаны между собой: заводная пружина даст наибольшее число полезных оборотов, если радиус вала будет равен 1/3 внутреннего радиуса барабана. Нормальная длина пружины должна обеспечить в среднем 5,5 оборота вала во время заводки часов. Для суточного хода часов достаточно 3,5 оборота. Чтобы

обеспечить необходимое количество оборотов, в барабане должно уложиться в незаведенном состоянии от 10,5 до 12,5 спиральных витка, считая и малый виток на валу. Если пружину имеет меньшее количество витков, значит она чрезмерно тол1 ста или коротка, если пружина имеет большее количество витков, значит она тонка и длинна (слабая пружина).

Новую пружину подбирают, исходя из вышеуказанных условий. Она должна отвечать тем же требованиям и качествам, что и старая. Если сохранилась лопнувшая пружина, то, узнав его размер, можно подобрать новую при помощи калибра для пружин. Кроме этого, необходимо учитывать упругость и эластичность пружин. Каждому размеру и типу часов соответствует определенный вид пружин.

Обычно толщина пружины для карманных и наручных часов равна 1/30 диаметра заводного валика, для будильников 1/18 диаметра, для стенных часов 1/40 диаметра.

Результаты неправильного подбора заводной пружины:

1. Более сильную пружину, чем полагается, ставить не рекомендуется, она может вызвать неправильный ход часов — часы будут опешить; все детали будут работать под воздействием большей, чем необходимо, силы, что вызовет скорейший их из

нос. При заводке часов с такой пружиной увеличивается износ деталей заводного механизма, также возможна поломка зубьев заводного и барабанного колес. Кроме того, сильная пружина во время поломки может повредить барабан и расположенные вблизи колеса.

2. Слабая пружина вызывает отставание часов.

3. Длинная сверх нормы пружина независимо от ее упругости непригодна: ее витки почти полностью заполняют барабан, ограничивая число полезных ее оборотов.

4. Слишком короткая пружина также не годится: ее упругость будет недостаточна, чтобы обеспечить равномерность хода

часов в течение полных суток. Чтобы обеспечить равномерный ход часов с короткой пружиной, их надо заводить два раза в сутки.

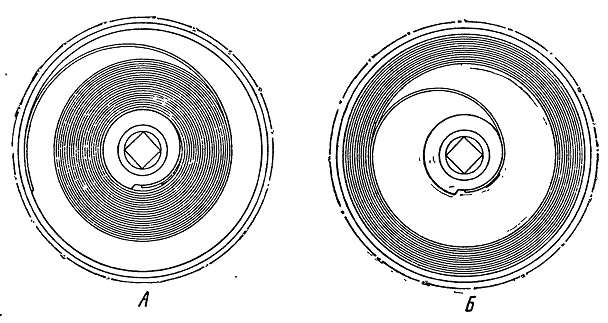

Рис. 36. А—барабан с заведенной пружиной; Б—барабан со спущенной пружиной

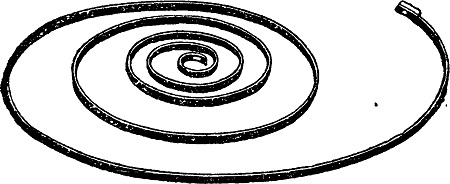

Рис. 37. Заводная пружина

5. Широкую пружину зажмут крышка и дно барабана, и она не будет работать. Прибегать к выточке в крышке барабана не рекомендуется. Ширина пружины должна быть на 0,1 мм меньше внутренней высоты стенки барабана (до уступа крышки), т. е. чтобы она имела незначительный зазор в барабане.

6. Узкая пружина перекашивается в барабане и работает волнообразно. Постоянное трение о дно и крышку барабана уменьшает полезную силу ее упругости. Использовать ее можно, в крайнем случае, если она имеет соответствующую упругость.

7. Слишком толстая пружина имеет те же недостатки, что и длинная пружина: она почти полностью заполняет барабан, трудно навивается и часто лопается при заводке часов.

Заводная пружина, помещенная в барабан, своими витками будет прижата к его стенкам. Диаметр пружины вне барабана обычно в 2,5 раза больше диаметра барабана (рис. 37).

Пружина работает не с одинаковой упругостью: вращающий момент—усилие—находится в прямой зависимости от числа ее оборотов только в тот период, когда витки ее не будут соприкасаться между собой, т. е. не будут создавать лишнего трения, и пружина работает равномерно. При этом пружина должна обеспечить 3,5—4 оборота вала барабана. Для ограничения

рабочего участка заводной пружины этими четырьмя оборотам применяют специальные приспособления, называемые останова ми. В последних конструкциях часов ставят так называемым мальтийский крест (рис. 38), состоящий из звездочки 2 и диск; с пальцем 1, который насаживается на вал барабана со стороны крышки барабана.

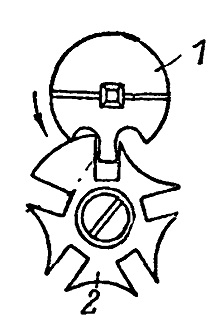

Рис. 38. Мальтийский крест при заведенной пружине: 1—диск с пальцем; 2—звездочка
